伺服電機驅動器前端濾波器的選擇
2020-05-26 11:57
我國交流電壓規格為單相220VAC和三相380VAC，而變頻器和伺服驅動器常見的輸入電壓有單相110VAC、220VAC和三相220VAC、380VAC，所以根據供電系統的供電電壓和變頻器與伺服驅動器的輸入電壓選擇的不同，常見的伺服驅動器濾波器安裝方式如圖1和圖2所以：
一、確定安裝方式
我國交流電壓規格為單相220VAC和三相380VAC，而變頻器和伺服驅動器常見的輸入電壓有單相110VAC、220VAC和三相220VAC、380VAC，所以根據供電系統的供電電壓和變頻器與伺服驅動器的輸入電壓選擇的不同，常見的伺服驅動器濾波器安裝方式如圖1和圖2所以：

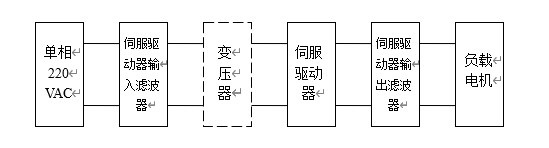

圖1單相伺服驅動器濾波器安裝方式

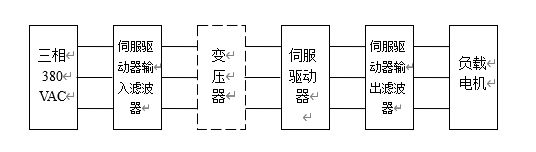

圖2三相伺服驅動器濾波器安裝方式
二、確定輸入電壓
輸入電壓的選擇原則為：伺服驅動器輸入濾波器的輸入端側前的供電電壓即是變頻器輸入濾波器的電壓。如圖1中，供電電壓為單相220VAC，則伺服驅動器輸入濾波器的電壓為220 VAC。
由于伺服驅動器輸出電壓是變化的，只需滿足伺服驅動器輸出濾波器的額定電壓大于變頻器輸出電壓即可。一般來說，伺服驅動器輸出濾波器的額定電壓為440VAC。
