伺服電機-松下伺服馬達脈沖口接線端加電阻有什么作用？
2020-06-10 15:03

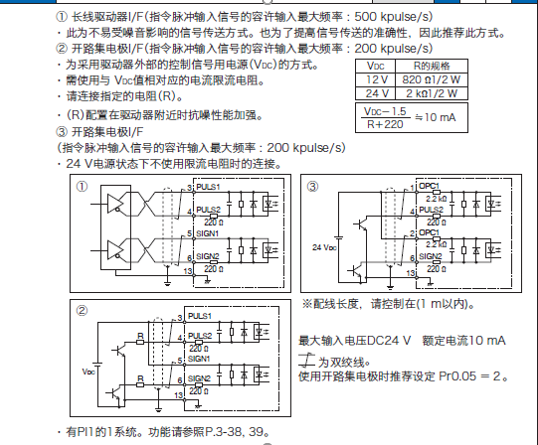

這個主要看驅動器馬達內部的電路是否需要添加外接電阻，伺服驅動器使用脈沖+方向的方式來實現位置模式，一般有兩種方式，差動方式和集電極開路方式（單端驅動方式）。采用單端驅動的時候根據脈沖輸入電路中的電流限制在10mA以內，根據外面電壓大小來確定外接電阻的阻值。
這個主要看驅動器內部的電路是否需要添加外接電阻，伺服驅動器使用脈沖+方向的方式來實現位置模式，一般有兩種方式，差動方式和集電極開路方式（單端驅動方式）。采用單端驅動的時候根據脈沖輸入電路中的電流限制在10mA以內，根據外面電壓大小來確定外接電阻的阻值。
松下伺服驅動器脈沖接口1,2號口內設置了內置電阻，因此1,2號口不需要外接電阻。如果接3,4口接口，就需要根據輸入電壓值來確定R電阻的阻值；
