難道你還不知道上海會通新出的這款新產品嗎？-無塵拖鏈閃亮登場

2020-06-22 14:51

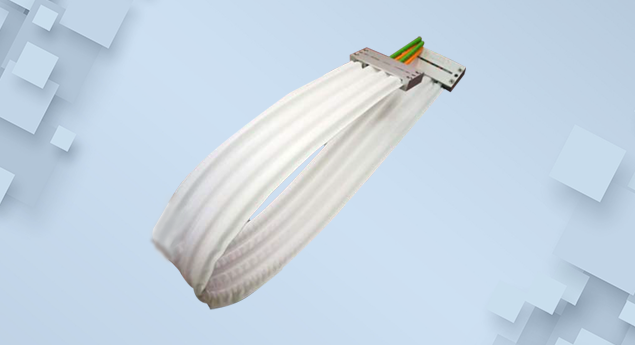

本實用新型要解決的技術問題是為了克服現有技術中塑料拖鏈產生噪音和粉塵的缺陷，提供一種柔性無塵電纜拖鏈。本實用新型是通過下述技術方案來解決上述技術問題：一種柔性無塵電纜拖鏈，其特點在于，其包括有：腔體，所述腔體包括若干呈陣列排列的管腔，若干所述管腔之間互相隔離；支撐體，所述支撐體包覆所述管腔的外輪廓，所述支撐體采用彈性材質一體成型。

背景技術：

拖鏈一般應用于需要做往復運動的電纜或管線，起到牽引和保護的作用。傳統的拖鏈由多個單元鏈組成，單元鏈之間鉸接連接。單元鏈的根據不同的需要可以設置有弧度，單元鏈由左右鏈板和上下蓋板組成，中間的空間用于容納電纜和管線。在自動化設備上一般采用塑料拖鏈，使用塑料拖鏈的好處是重量輕，便于自動化設備的移動和操作。但是塑料拖鏈也有一些缺點，特別是在潔凈室和真空環境下操作時，由于拖鏈的單元鏈之間具有相對轉動，塑料拖鏈會產生噪音和粉塵，對設備和產品均可能造成污染。

技術實現要素：

本實用新型要解決的技術問題是為了克服現有技術中塑料拖鏈產生噪音和粉塵的缺陷，提供一種柔性無塵電纜拖鏈。

本實用新型是通過下述技術方案來解決上述技術問題：

一種柔性無塵電纜拖鏈，其特點在于，其包括有：

腔體，所述腔體包括若干呈陣列排列的管腔，若干所述管腔之間互相隔離；

支撐體，所述支撐體包覆所述管腔的外輪廓，所述支撐體采用彈性材質一體成型。管腔內用于容納電纜，支撐體起到保持電纜特定形狀位置的作用，在電纜做往復運動的時候，拖鏈進行反復的彎曲伸直運動，保持電纜按照特定軌跡運動，這樣就達到了無聲無塵地支撐電纜的一端做往復直線運動的技術效果。

較佳地，所述管腔的截面為圓形或扁形，所述扁形包括一個矩形部和兩個半圓部，兩個所述半圓部的直徑與所述矩形部的寬度相等，兩個所述半圓部分別平滑地拼接在所述矩形部的兩側。扁形的管腔內部也是平滑的，可以根據電纜的實際情況搭配圓形管腔和扁形管腔，這樣就達到了拖鏈根據需要容納圓形電纜或扁形電纜的技術效果。

較佳地，所述支撐體包括包覆部和填充部，所述包覆部用于隔離管腔和外界，所述填充部用于填充在若干所述管腔之間。包覆部保護了電纜不受損壞，填充部用于保持電纜在內部的既定位置，這樣就達到了容納并且隔離電纜的技術效果。

較佳地，所述管腔為圓形時，所述包覆部的厚度為所述管腔的半徑的0.1至0.5倍。這樣就達到了既保證柔軟性，又能支撐電纜的技術效果。
