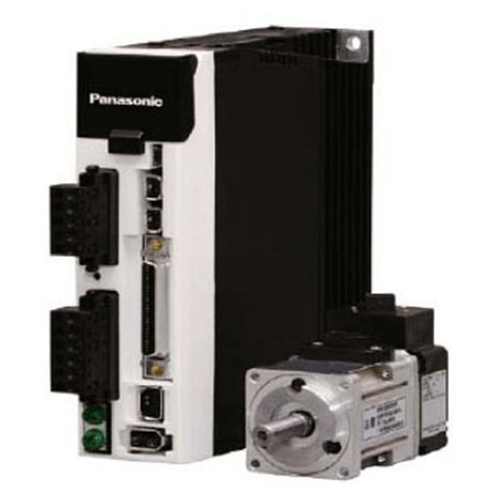

伺服電機-松下伺服電線粗細與容許電流的關系

2020-07-07 14:41

電線規格與容許電流的關系以下例進行說明，請再選擇電纜時參考：例：在電源電路3相200V、電流35A、周圍溫度30°C的條件下使用時：根據所使用的電纜材質（例子為銅絞線）選擇基本容許電流。決定容許電流之后，決定電纜的使用根數。（例子選擇三相與接地線4線制電纜）決定使用條件后，根據以下公式計算出實際的適用容許電流。基本容許電纜：?試用容許電流：=基本容許電流*電流減少系數*電流補正系數=37*0.7*

電線規格與容許電流的關系以下例進行說明，請再選擇電纜時參考：

例：在電源電路3相200V、電流35A、周圍溫度30°C的條件下使用時：根據所使用的電纜材質（例子為銅絞線）選擇基本容許電流。

決定容許電流之后，決定電纜的使用根數。

（例子選擇三相與接地線4線制電纜）

決定使用條件后，根據以下公式計算出實際的適用容許電流。

基本容許電纜：

試用容許電流：

=基本容許電流* 電流減少系數* 電流補正系數

=37*0.7*1.414

=36.6（A）

由上可知，電纜所試用電流35A,屬于容許范圍。所以，推薦環保電纜中適用公稱截面積3.5mm²的電纜，為聚乙烯絕緣耐熱聚乙烯電力電纜4線制加工、外徑13.5mm（帶屏蔽層約14.5mm）

電纜補正系數可通過：

（最高容許溫度-周圍溫度）÷30 的公式計算

電流減速系數：

同一管內的線數	電流減少系數
3根以下	0.7
4根	0.63
5根或6根	0.56
7根以上~15根以下	0.49
16根以上~40根以下	0.43
41根以上~60根以下	0.39
61根以上	0.34
