伺服電機-松下伺服電機可動部電纜配線注意事項
2020-07-20 10:44
松下伺服電機拖鏈導軌配線時，請注意以下事項：拖鏈導軌配線：電纜的彎曲半徑，請確保在電纜加工外徑的10倍以上。此外，拖鏈導軌內的配線，請勿驚喜固定或捆束
松下伺服電機拖鏈導軌配線時，請注意以下事項：

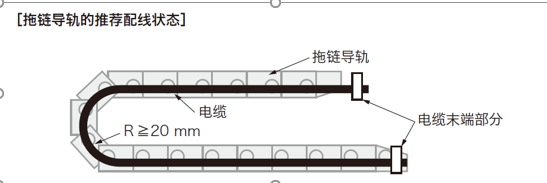

拖鏈導軌配線：
電纜的彎曲半徑，請確保在電纜加工外徑的10倍以上。
此外，拖鏈導軌內的配線，請勿驚喜固定或捆束。
但是，如果固定電纜時，請在拖鏈導軌末端部分（未向電纜施加壓力的拖鏈導軌部分）進行。（不可過分緊固）
勿使電纜出現太長而呈松弛狀態，或太短而施加張力的狀態。
屏蔽層可能在拖鏈導軌內壁被磨削，或容易又其他的電纜纏繞在一起而產生意外。
電纜的扭曲：
請勿將電纜扭曲
請注意，電纜扭曲可能出現接觸不良，從而不僅電纜原來的性能下降，還可能降低可靠性。
拖鏈導軌內的電纜占空系數
請選擇具有充足橫款的拖鏈導軌，以使電纜不會重疊地水平并排放置。
電纜的展開系數，最低限度也請確保60%以下。（建議30%以下）
此外，請勿將外形差異太大的電纜混同配線。
如果將外形差異太大的電纜混同配線，則細電纜將被粗電纜擠壓，從而可能使用細電纜斷裂。
如果混同配線，則請在拖鏈導軌內設置隔板進行分離。
