松下伺服驅動器A6系列連接器得接線方法： 剝去電線絕緣層 單相時，請務必遵守右圖的尺寸。 絞線時，請務必適用棒端子，下面列舉參考例 例：PHOENIX CONTACT 株式會社制造 帶絕緣層棒端子 AI系列 將電線的前端的絕緣層剝開，以露出電線導體部分。需露出棒端子1mm以上 將電線插入棒端子，并請用合適的鉚接工具進行鉚接。 鉚接后，請剪斷露出棒端子的電線導體部分。切斷后的容許尺寸為0~0.5mm） ? 剝開電線絕緣層時，請注意勿損傷其他絕緣層部分。 ? 壓接棒端子時，若電線的導體露出絕緣層，貨露出棒端子太多，則可能發生觸電、漏電及火災等事故。 ??因此請充分確認棒端子與電線的狀態。 ? ? 向連接器插入電線，插入方式有以下2種。 使用附屬的操作桿插入 使用一字螺釘刀（刀尖寬3.0-3.5mm）插入。 ? ? 地址：上海市四川北路859號中信廣場3503、604室 電話：021-63578505 傳真：021-63570802、63577507 郵箱：sales@shhuitong.net 抖音號：上海會通松下伺服 ?
松下伺服驅動器A6系列連接器得接線方法：
- 剝去電線絕緣層
單相時，請務必遵守右圖的尺寸。
絞線時，請務必適用棒端子，下面列舉參考例
例：PHOENIX CONTACT 株式會社制造
帶絕緣層棒端子 AI系列
- 將電線的前端的絕緣層剝開，以露出電線導體部分。需露出棒端子1mm以上
- 將電線插入棒端子，并請用合適的鉚接工具進行鉚接。
- 鉚接后，請剪斷露出棒端子的電線導體部分。切斷后的容許尺寸為0~0.5mm）
剝開電線絕緣層時，請注意勿損傷其他絕緣層部分。
壓接棒端子時，若電線的導體露出絕緣層，貨露出棒端子太多，則可能發生觸電、漏電及火災等事故。
因此請充分確認棒端子與電線的狀態。

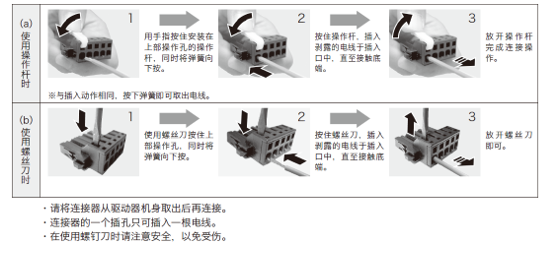

- 向連接器插入電線，插入方式有以下2種。
- 使用附屬的操作桿插入
- 使用一字螺釘刀（刀尖寬3.0-3.5mm）插入。
