松下伺服上位控制如何實現？
2019-11-04 10:56
伺服驅動器接受控制器的控制指令，然后通過動力線纜驅動伺服電機，而伺服電機的實時位置，通過編碼器線纜反饋至伺服驅動器，形成閉環控制。很顯然，這種模式下，伺服驅動器僅僅上充當了放大器的角色，這是絕大部分伺服的工作模式，比如松下、安川，富士，三菱，臺達等等。
松下伺服上位控制如何實現?
伺服驅動器接受控制器的控制指令，然后通過動力線纜驅動伺服電機，而伺服電機的實時位置，通過編碼器線纜反饋至伺服驅動器，形成閉環控制。很顯然，這種模式下，伺服驅動器僅僅上充當了放大器的角色，這是絕大部分伺服的工作模式，比如松下、安川，富士，三菱，臺達等等。
還有部分伺服驅動器內置控制器功能，可以在驅動器內部進行編程，實現運動控制，能實現電子凸輪，相位同步等等運動控制功能等
脈 沖 控 制
上位機通過發送脈沖到松下伺服驅動器，來實現控制。在這種方式下，用脈沖頻率來控制速度，用脈沖個數來控制位置。同樣，伺服驅動器也會發送脈沖數，來告訴上位機，伺服電機的位置和速度。
比如，我們約定伺服電機10000個脈沖旋轉一圈，那么，當上位機發送10000個脈沖，伺服電機旋轉一圈，實現位置控制。如果上位機在一分鐘內發完這10000個脈沖，那么伺服電機的速度就是1r/min,如果實在一秒鐘內發完，那么伺服電機的速度就是1r/s，也就是60r/min。
低端PLC，數控系統，以及各種單片機系統一般都是采用這種模式，簡單易行，成本低廉。很顯然，當伺服軸數增加，這種控制方式的缺點就會顯現出來，上位機硬件成本會增加，配線會很復雜，而且現場EMC不好的話，脈沖易丟失。所以，這種模式一般適合用在軸數比較少的場合。
模 擬 量 控 制
上位機通過發送模擬量到松下伺服驅動器，來實現控制。在這種方式下，用模擬量電壓的大小來控制電機速度或者轉矩。同樣，伺服驅動器也可輸出送脈沖數，來告訴上位機，伺服電機的位置和速度。
例如，伺服電機3.02號參數設置成500【(r/min)/V】,也就是6V就對應3000 r/min，電機轉速大小根據上位提供提供模擬量大小來決定。伺服電機3.19號參數設置成100，也就是10V對應100%的轉矩，電機扭矩大小根據上位提供模擬量大小來決定。
通 訊 方 式
通訊方式就是專門為解決脈沖方式的不足而產生的，已經成為一種發展趨勢，他把脈沖數和脈沖頻率通過通訊的方式，發送給伺服驅動器，這種方式不但可以傳遞伺服電機的位置信息，還能傳遞各種狀態信息，比如伺服電機的電流，扭矩以及伺服驅動器的故障代碼等等，很顯然，當軸數多的時候，這種方式的優勢不言而喻。
一、RTEX通訊：
松下伺服RTEX通訊完全滿足了運動控制高速指令傳輸、穩定可靠、抗干擾、高同步性的性能要求。這也正是未來設備對總線的核心訴求：高速、高精、高抗噪性能。
而RTEX通過數據進行指令傳輸，指令可以達到4Gpulse/s，即使以8388608pulse/圈的分辨率運行在6000rpm下都綽綽有余。
圖1 RTEX與脈沖列指令對比
激光加工機、液晶面板點膠機等方面, 可通過進行高速微小的圓弧插補用途提升精度

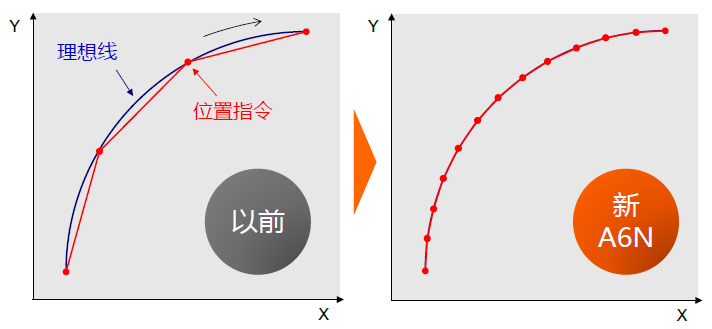

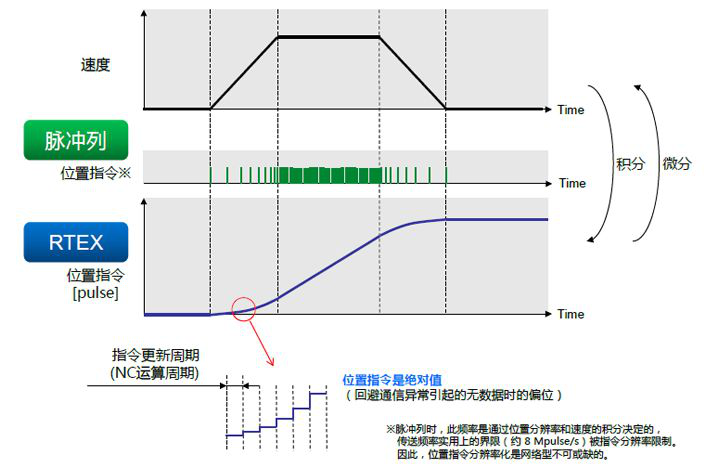

圖2 位置指令與RTEX指令平滑度比較
上圖可以很容易理解脈沖指令方式和總線方式指令的區別：
總線可以帶來設備性能的巨大提升，速度精度要求高的應用才會選擇總線方式，價格也會偏高，且作為高應用，價格下不來。但是基于當前設備的升級要求，除了半導體、液晶設備、電子元器件貼裝設備這類傳統高速高精的代表，越來越多的設備，比如機器人、數控機床、紡織經編、鋰電光伏、木工、石材等設備開始加入總線控制陣列。高速、高精正是RTEX可以帶來的重要價值。
“抗噪性能”是對工業總線的基本的要求
半導體、液晶面板等需要24小時不間斷生產的場景，即便是偶發的停機也是不允許的。通信干擾易引發設備停機，而RTEX在抗噪性能上有著良好表現，其抗噪技術在各類運控總線中較好。
法寶一：更短的數據幀
整個數據幀只留下前部的前導幀頭和RTEX幀頭，較小的幀頭更易于實現實時控制，同時有獨特的校驗及數據復原算法，相對于冗長的多層以太網數據幀結構，更不易受到干擾。
通過簡化通信數據包、實現高速實時控制

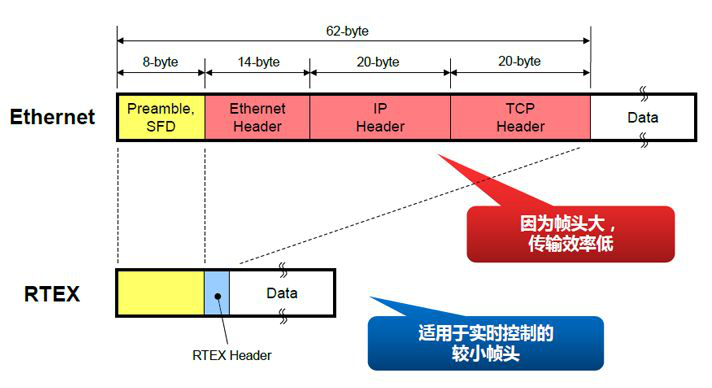

圖3 通訊格式
法寶二：冗余數據幀
可以設定指令更新周期和通信周期1：1或者1：2。當設定1：2時，每次指令更行周期發送2次相同的數據幀，從而實現數據幀冗余，即使某一個數據幀發生數據丟失對整體通信也毫無影響。
在指令更新周期不變的情況下縮短通信周期, 相應傳達時間將縮短
圖4 通訊周期
法寶三：已申請專利的數據幀修復功能
數據修復可以保障數據由于噪聲干擾受到一定程度破壞的情況下，也可以在該通信周期內將數據復原，這種狀況下即使后續數據無法即刻跟上，數據幀也能在同一通信周期內復原，完全不影響整體通信。
每節點處進行錯誤修正實現高抗噪性

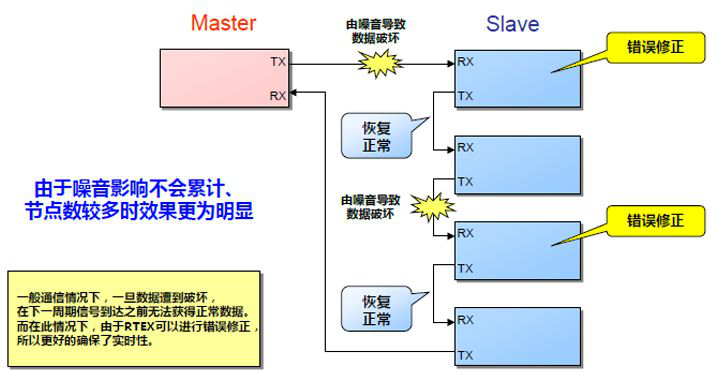

圖5 數據幀修復
法寶四：環形拓撲結構
保障數據通信的單向環形傳輸，從而不會因雙向傳輸而占用信道，避免數據交叉產生的影響。

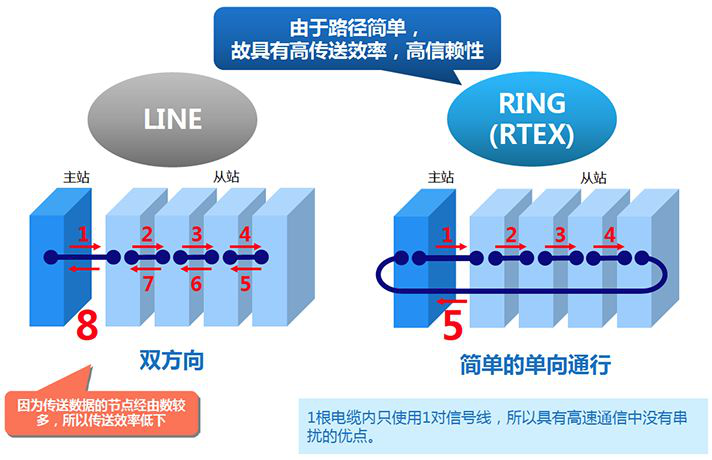

圖6 拓撲結構
有了上述四項法寶，通信網絡的抗噪性能得到充分保障，進而保證設備的穩定性，這也是RTEX總線在對抗干擾問題上，通過多層保障機制，實現“皮實”通信的基礎。
二、Ethercat通訊：
· 通訊周期 125us
· 不需要專用的硬件、可實現基于PC的主站(上位控制器)
· 可進行各種從站和系統升級
· 實現了高精度的同位控制

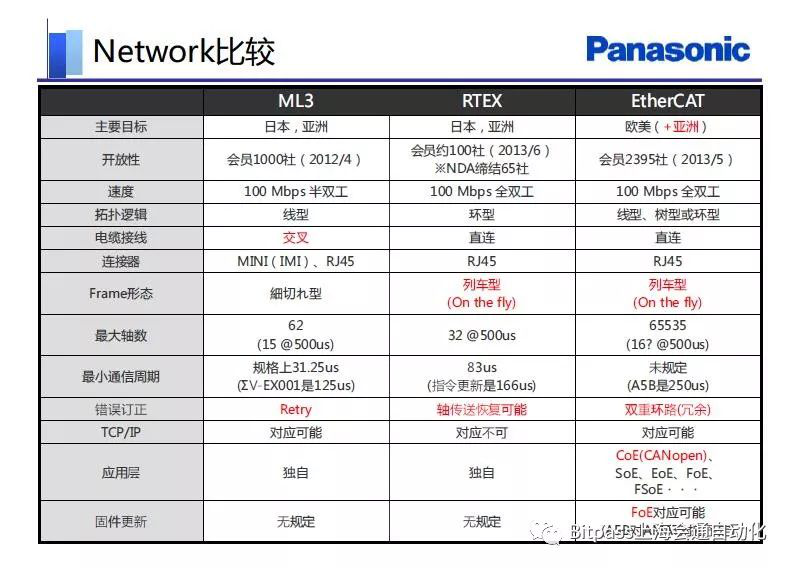

圖7 Network 比較
三、Modbus通訊方式：
基本配置
PLC:FP-X0 L40MR
伺服:A6SG系列

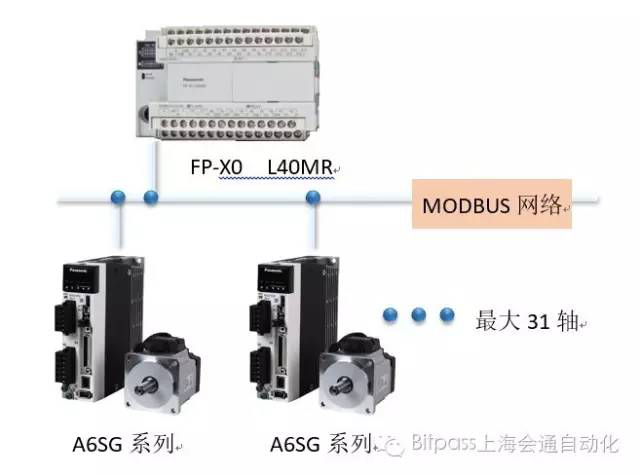

圖8 MODBUS 通訊
系統特點
· 性價比高
· PLC無需專用的脈沖通道
· X0系列I/O點數最大可擴展236點
· 控制軸數多(最大31軸)
· 接線方便，減少配線
· 及時反饋軸狀態
· 伺服參數可讀寫
· 可執行定位(增量式/絕對式)
· 可執行回原點
· 每軸最多256條定位指令
串行通信控制模式
· 對應多種PLC支持的開放網絡“MODBUS-RTU”
· 對應RS232/RS485兩種通信
· 可以定位、收集來自上們的驅動信息(負載率及壽命作息等)、參數的寫入

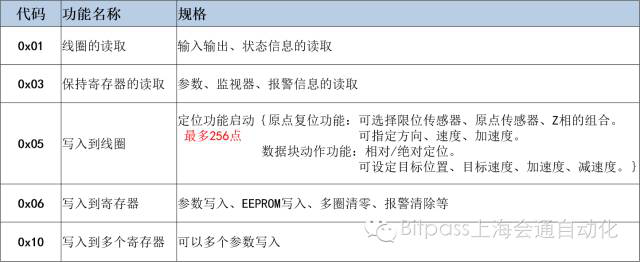

圖9 MODBUS 指令代碼說明
X2通信口引腳定義

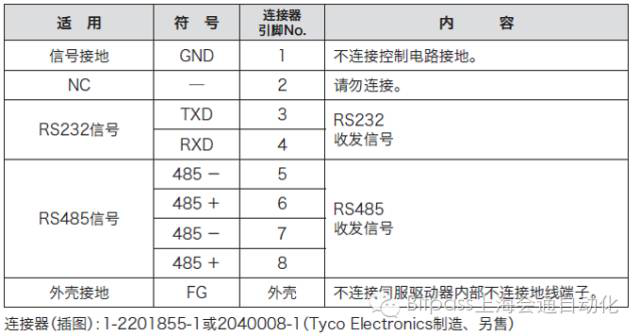

圖10 MODBUS 通訊端口定義
MODBUS RTU可對應通信波特率[ bps]
2400、4800、9600、38400、19200、57600、115200、230400
使用RS232物理層的情況
將Pr5.37[Modbus連接設置]設置為1，可以通過RS232進行1：1的Modbus通信。

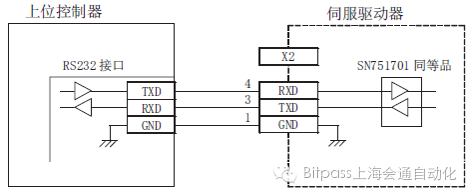

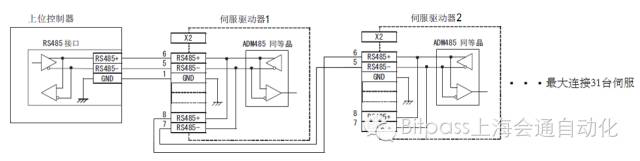

圖11 Modbus RTU 接線
使用RS485物理層的情況
將Pr5.37[Modbus連接設置]設置為2，可以通過RS485進行1：N的
Modbus(N最大31軸)
可作MODBUSRTU的驅動器
圖12 松下伺服驅動器型號說明
松下PLC用MODBUSRTU控制A6驅動器示例程序1

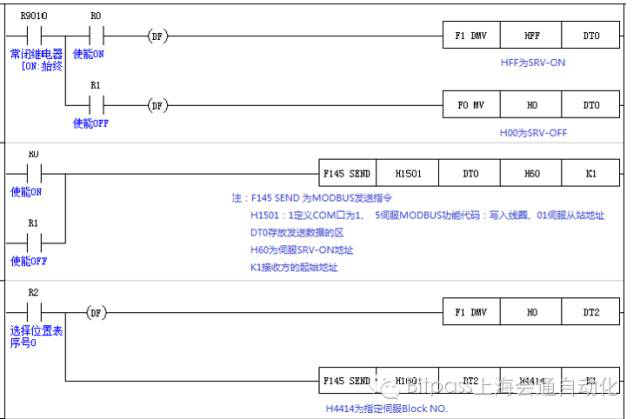

圖13 松下PLC編程案例
