NABTESCO? RV減速機 實型 RV-160E的展示品 這面是RV的輸入端，這是O型圈槽，這是RV內置的主軸承（角接觸球軸承）， 外圈法蘭有12個安裝孔用于固定，這是2個拆機螺孔，這是1個廠家加工孔、與客戶使用無關。 這面是RV的輸出端，可見3個平齒輪，與輸入齒輪嚙合，兩者的齒數比，形成第1級減速。 輸出端為法蘭型，內外兩圈螺孔，用于傳遞輸出轉矩。這是輸出端的油封。 這是輸入齒輪插入后，手動旋轉的驅動演示， 動力輸入帶動輸入齒輪，驅動平齒輪，再驅動內部第2級減速，帶動RV輸出端旋轉。 客戶設計時需要注意，輸入齒輪頂端與RV輸出端法蘭面，有1個定位尺寸，詳見RV外形圖。 這是廠家提供的輸入齒輪，NABTESCO? RV減速機 實物為RV-160E的B型輸入齒輪，總長和外徑都比A型更大。 廠家已加工好齒輪部分，兩端預留中心孔，用于加工時作為定位基準。 ? ? ?

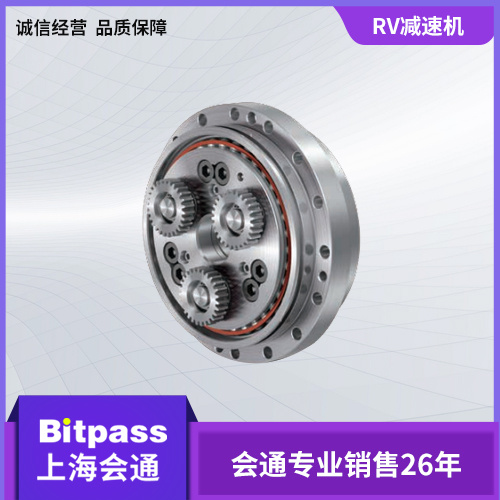

NABTESCO RV減速機 實型 RV-160E的展示品
這面是RV的輸入端，這是O型圈槽，這是RV內置的主軸承（角接觸球軸承），
外圈法蘭有12個安裝孔用于固定，這是2個拆機螺孔，這是1個廠家加工孔、與客戶使用無關。
這面是RV的輸出端，可見3個平齒輪，與輸入齒輪嚙合，兩者的齒數比，形成第1級減速。
輸出端為法蘭型，內外兩圈螺孔，用于傳遞輸出轉矩。這是輸出端的油封。
這是輸入齒輪插入后，手動旋轉的驅動演示，
動力輸入帶動輸入齒輪，驅動平齒輪，再驅動內部第2級減速，帶動RV輸出端旋轉。
客戶設計時需要注意，輸入齒輪頂端與RV輸出端法蘭面，有1個定位尺寸，詳見RV外形圖。
這是廠家提供的輸入齒輪，NABTESCO RV減速機 實物為RV-160E的B型輸入齒輪，總長和外徑都比A型更大。
廠家已加工好齒輪部分，兩端預留中心孔，用于加工時作為定位基準。
