如何用松下色標傳感器檢測客戶樣品瓶底的黑色色塊？松下色標傳感器幫你輕松搞定！
2025-05-28 16:42
近日我們上海會通自動化收到客戶提供的樣品，需要檢測瓶底黑色色塊。針對客戶提供的樣品檢測需求，本次測試選用高
精度松下色標傳感器，以確保檢測結果的準確性和可靠性。符合的常規型號是：LX-101,LX-111,LX-101-Z等
能滿足多方面的色標檢測需求!

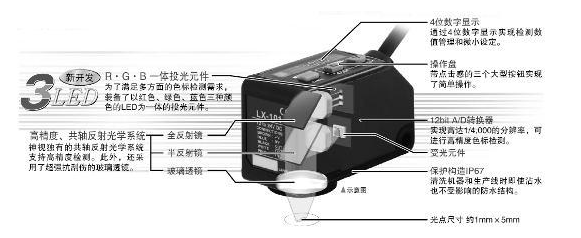

共軸反射光學系統和約1mm×5mm的極細光點使高 精度檢測得以實現。

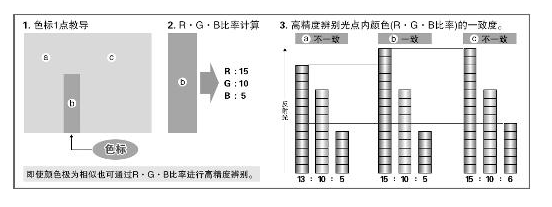

高精度色標顏色辨別
在彩色模式下，同時利用三種顏色(R·G·B)的LED，根據R·G·B比率辨別色標顏色。
通過內置12bitA/D轉換器可以實現分辨率達1/4,000的高精度判斷。下圖是該結構的示意圖。

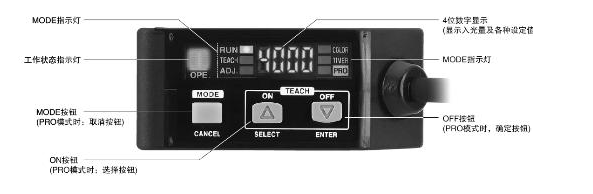

通過數字顯示即可簡單設定！可對設定內容進行數字管理
通過4位數字顯示可確認色標和底色的入光量。另外，基準值能夠用數值來管理， 所以標準化也簡單。
因為一顯示直接代碼即可確認設定內容，所以可有效地進行遠距離維護。

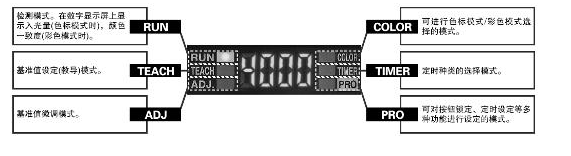

初學者也能立即掌握的MODE NAVI
通過6個指示燈顯示傳感器基本操作項目的MODE NAVI。一眼即可辨認出當前所設定的是何種操作模式。 操作極為簡單。

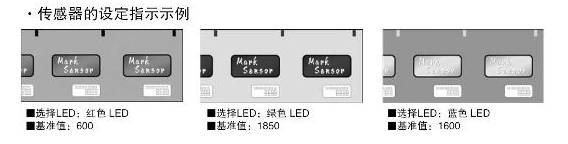

檢測狀態可進行數字管理
操作人員通過數字顯示屏一眼就能確認現在的傳感器的檢測狀態。并且各包裝薄膜上的傳感
器設定也可以通過數字指示屏確認。
通過直接代碼設定內容一目了然
教導極其簡單
如需在色標上設定為ON，只要按下ON按鈕即可。
下面以“2點教導”為例介紹最基本的設定方法：
?外可從外部教導
安裝在裝置內部的色標傳感器，也通過操作盤、觸摸屏等裝置外側的裝備進行外部輸入教導。種類切換也非常簡單。
?其他的教導方法
全自動教導： 色標模式下，連續移動工件進行教 導。
1點教導： 彩色模式下，將檢測顏色對準光點進行 教導。
小型設計，省空間
將高精度、多功能凝縮于W57×D24×H38mm的緊湊機身中。根據使用設備可選擇電纜型和連接器型2種。也可輕松用于現有設備中。
按鈕鎖定功能
若使用按鈕鎖定功能，為了使傳感器設定項目不被錯誤更改，該功能能夠限制輸入操作。并且它也可以進行只允許基準值調整的“RUN調節”，只允許教導操作的“RUN教導”之類的細微設定。在設定了“RUN調節”和“RUN教導”時，調節和教導可如在RUN模式中一樣進行。
