E系列小規格伺服電動缸

零售價

市場價

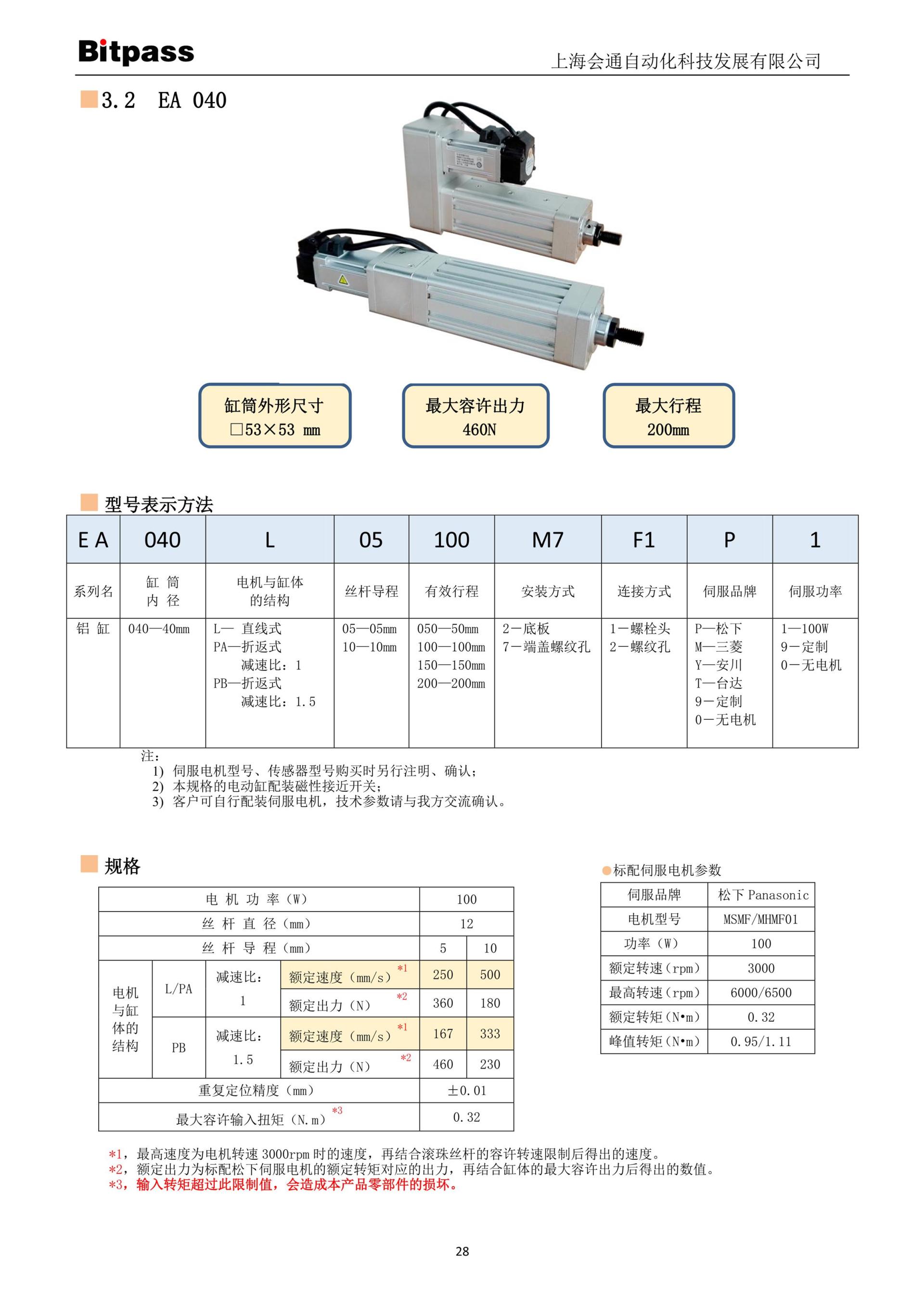

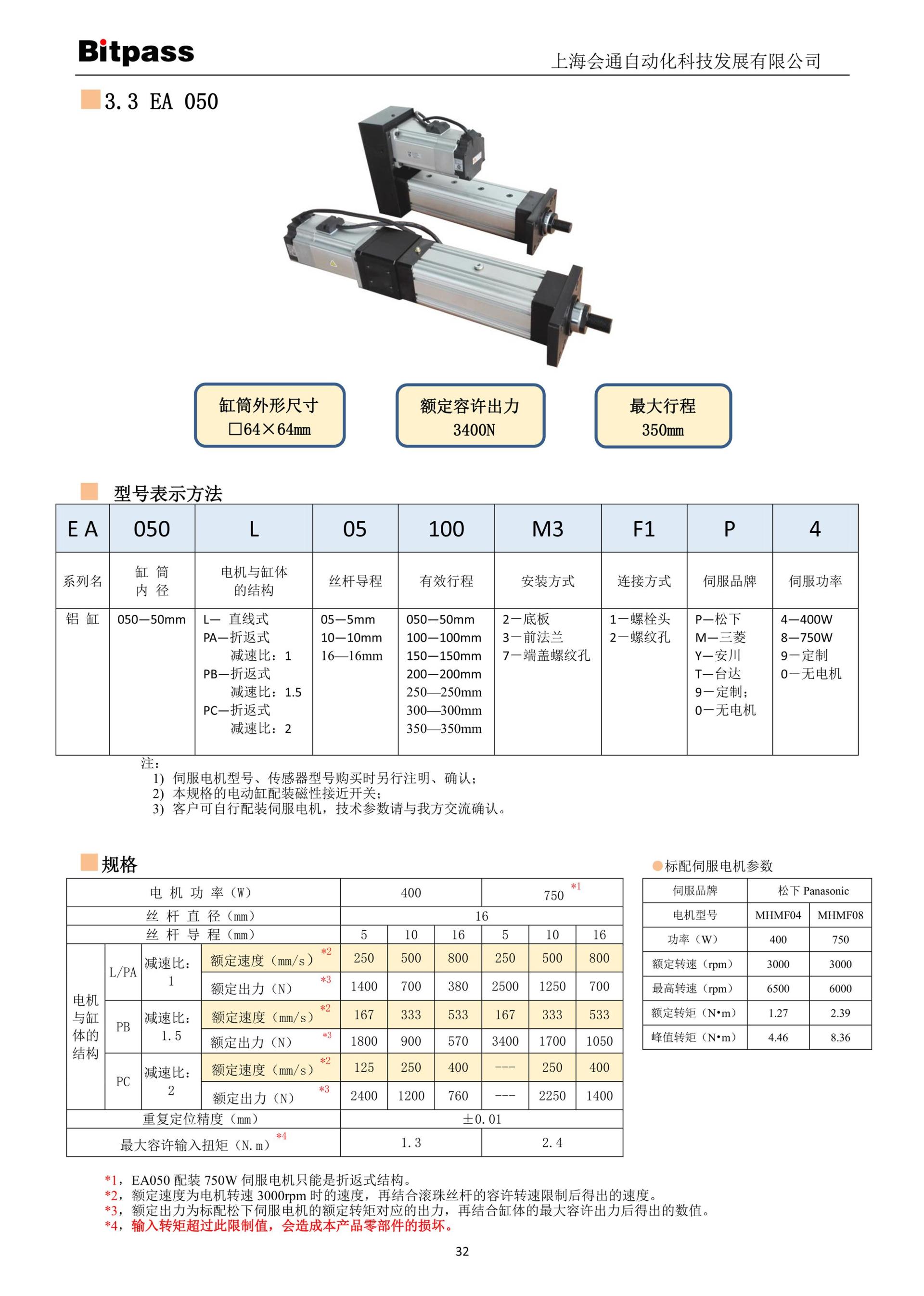

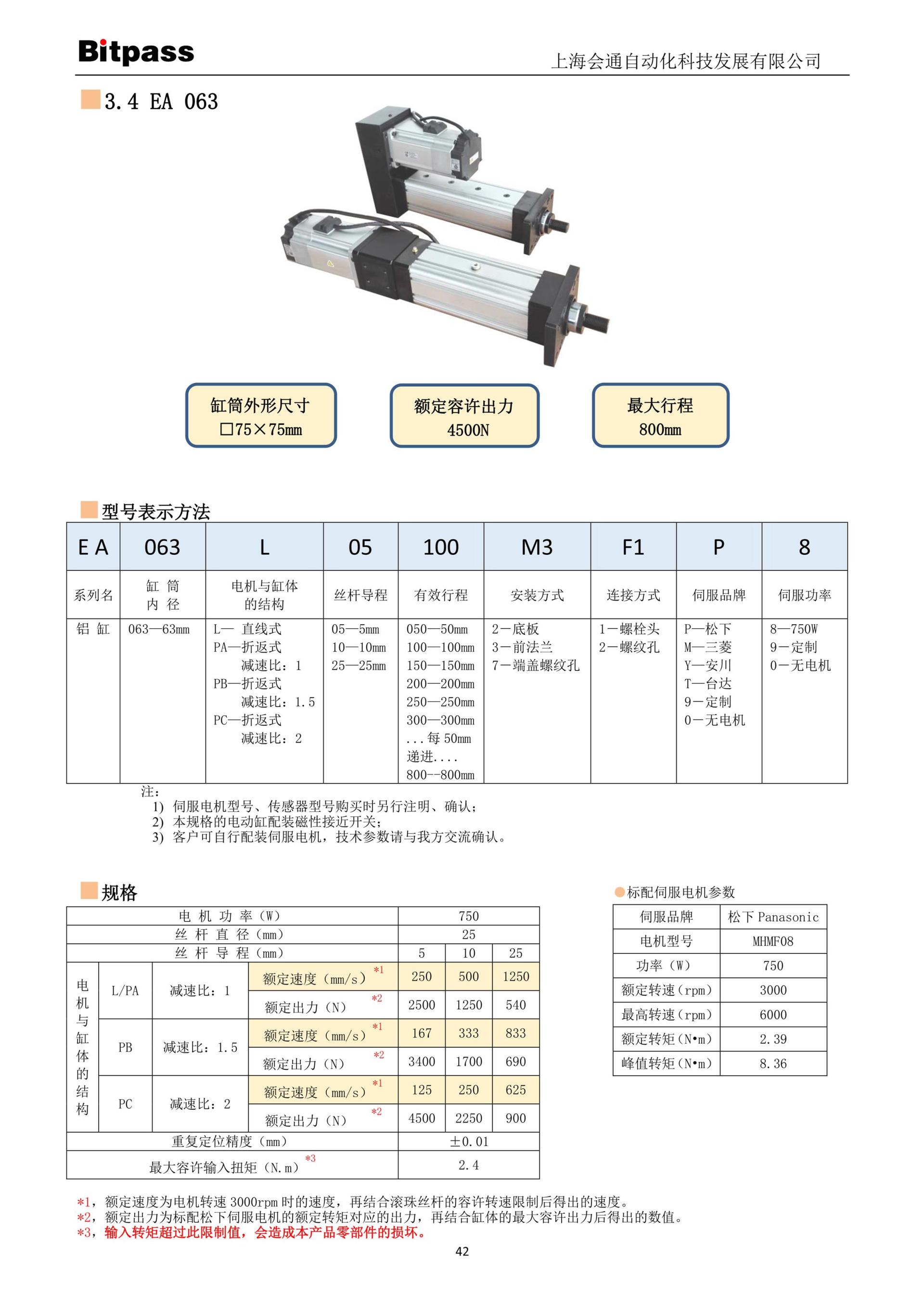

■規格一覽表缸筒系列 EA040 EA050 EA063 額定出力的最大值（N) 600 3750 4500 最大行程 ?(mm) 200 350 800 缸筒外形尺寸 (□mm) 53 64 75 電機功率（W） 100 400 750　*1 750 導程(mm) 5 10 5 10 16 5 10 16 5 10 25 電機與缸體的結構 L/PA 減速比 1 額定速度（mm/s） 250 500 250 500 800 250 500 800 250 500 1250 額定出力(N) 360 180 1400 700 380 2500 1250 700 2500 1250 540 PB 減速比 1.5 額定速度（mm/s） 167 333 167 333 533 167 333 533 167 333 833 額定出力(N) 460 230 1800 900 570 3400 1700 1050 3400 1700 690 PC 減速比 2 額定速度（mm/s） -- -- 125 250 400 -- 250 400 125 250 625 額定出力(N) -- -- 2400 1200 760 -- 2250 1400 4500 2250 900 *1－EA050配裝750W伺服電機只能是折返式結構。 ? 說明：對于搬運質量、加速能力、泄放能力等技術指標我們可以根據客戶提供的詳細數據來校核計算。本公司標配松下伺服，如果客戶要配裝其他品牌的電機，圖紙、技術參數可能會有變動。以上數據僅供參考。 ? 型號表示方法 E A 040 L 05 100 M7 F1 P 1 系列名缸筒內徑電機與缸體的結構絲桿導程有效行程安裝方式連接方式伺服品牌伺服功率鋁?缸 040—40mm L—?直線式 PA—折返式減速比：1 PB—折返式減速比：1.5 ? 05—05mm 10—10mm 050—50mm 100—100mm 150—150mm 200—200mm ? 2－底板 7－端蓋螺紋孔 1－螺栓頭 2－螺紋孔 ? P—松下 M—三菱 Y—安川 T—臺達 9－定制 0－無電機 1—100W 9－定制 0－無電機注：伺服電機型號、傳感器型號購買時另行注明、確認；本規格的電動缸配裝磁性接近開關；客戶可自行配裝伺服電機，技術參數請與我方交流確認。 ? ? 規格電機功率（W） 100 絲桿直徑（mm） 12 絲桿導程（mm） 5 10 電機與缸體的結構 L/PA 減速比： 1 額定速度（mm/s）*1 250 500 額定出力（N） ??*2 360 180 PB 減速比： 1.5 額定速度（mm/s）*1 167 333 額定出力（N）　??*2 460 230 重復定位精度（mm） ±0.01 最大容許輸入扭矩（N.m）*3 0.32 ? *1，最高速度為電機轉速3000rpm時的速度，再結合滾珠絲桿的容許轉速限制后得出的速度。 *2，額定出力為標配松下伺服電機的額定轉矩對應的出力，再結合缸體的最大容許出力后得出的數值。 *3，輸入轉矩超過此限制值，會造成本產品零部件的損壞。 ? ?

重量

數量

庫存

加入購物車

立即購買

隱藏域元素占位

E系列小規格伺服電動缸

類別:

產品中心

伺服電動缸

按機械劃分

電動缸

詢價

產品描述

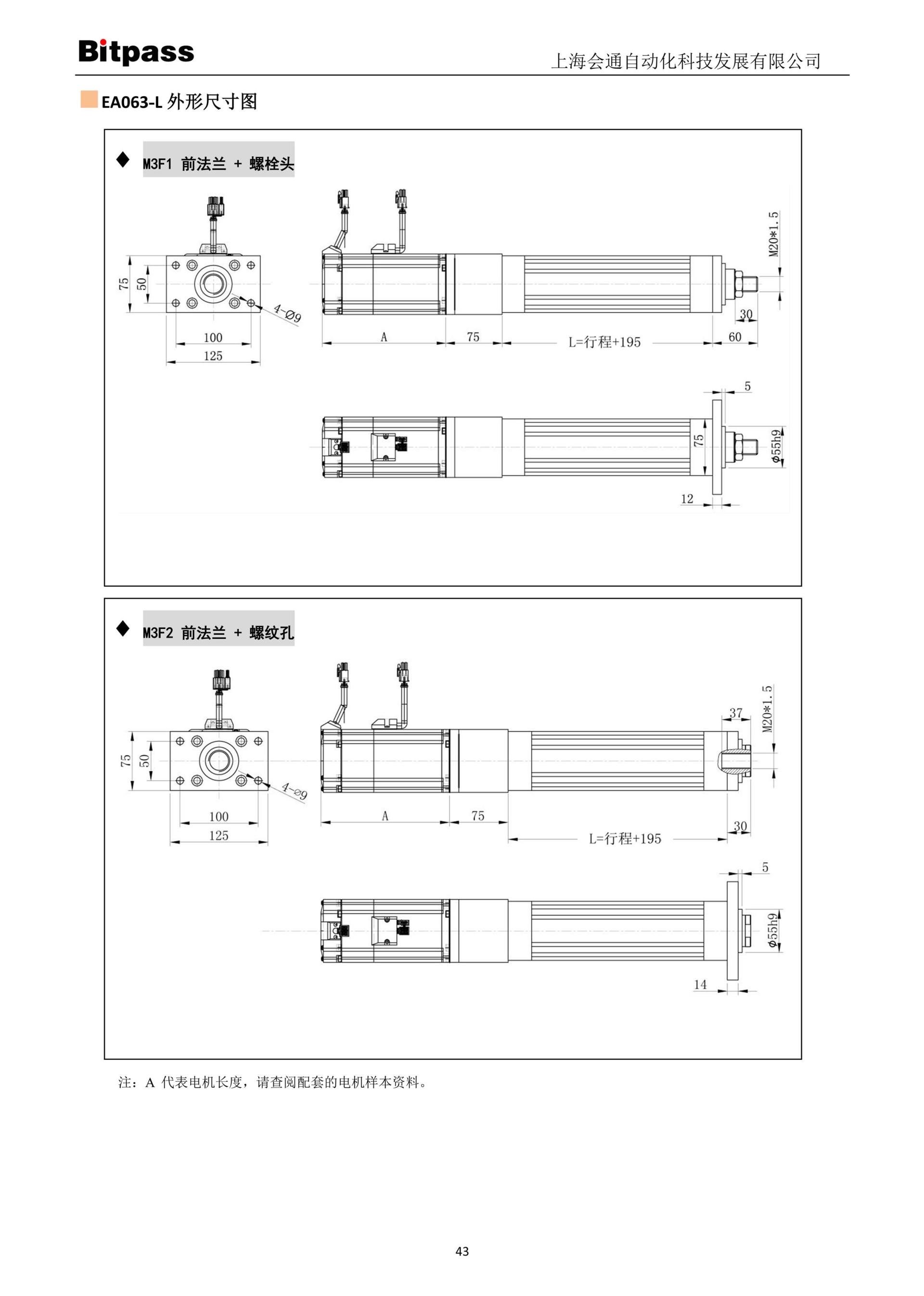

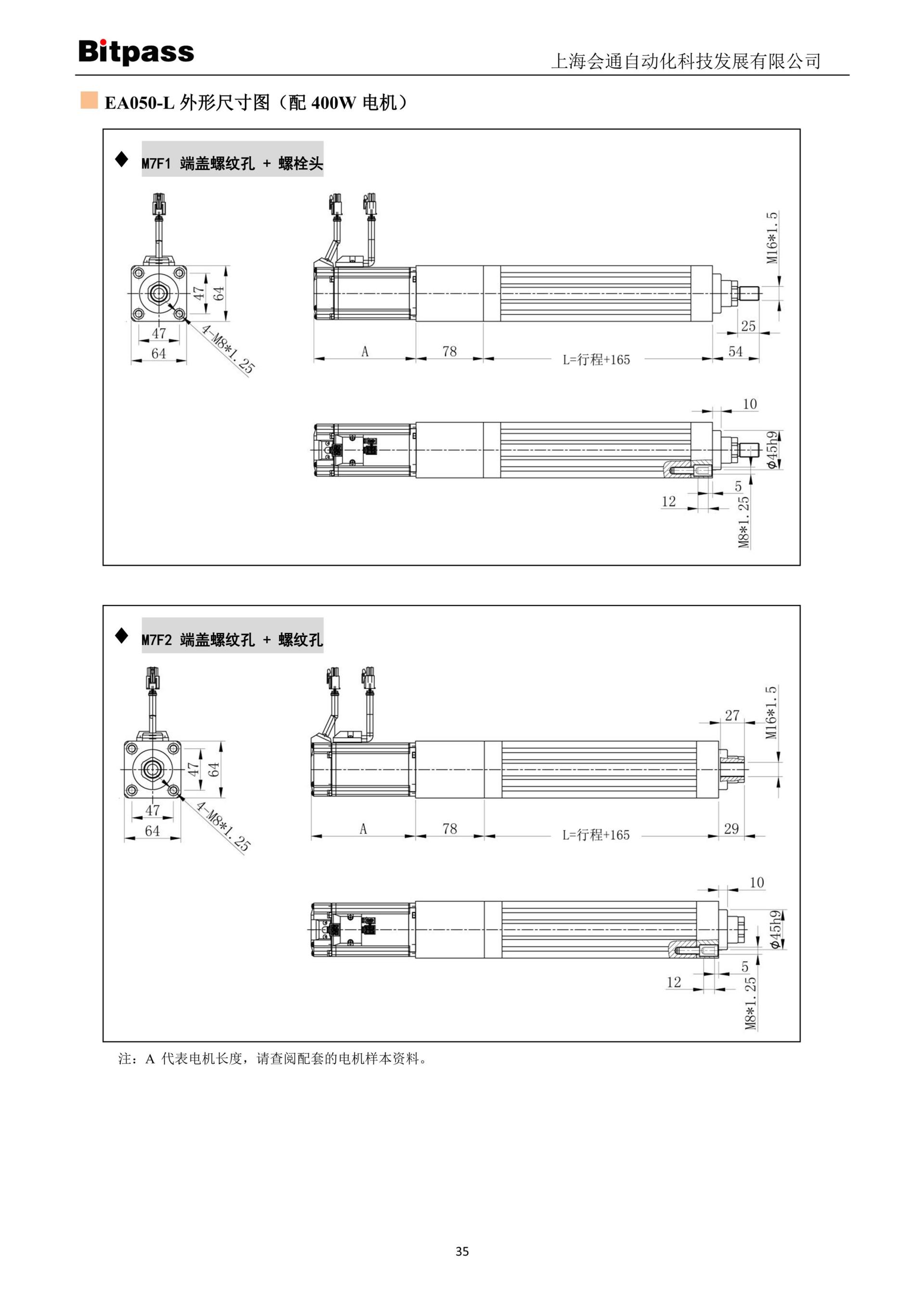

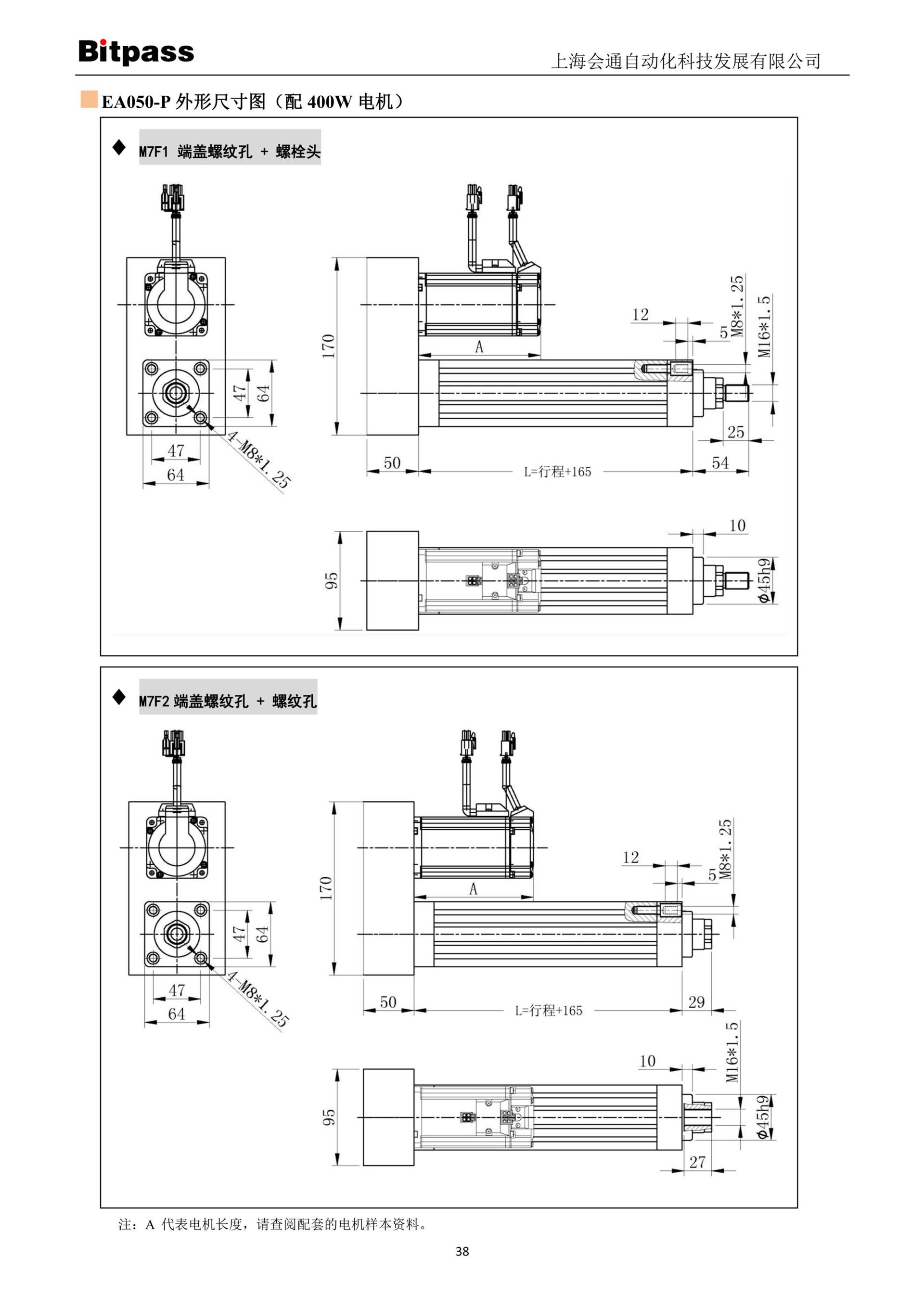

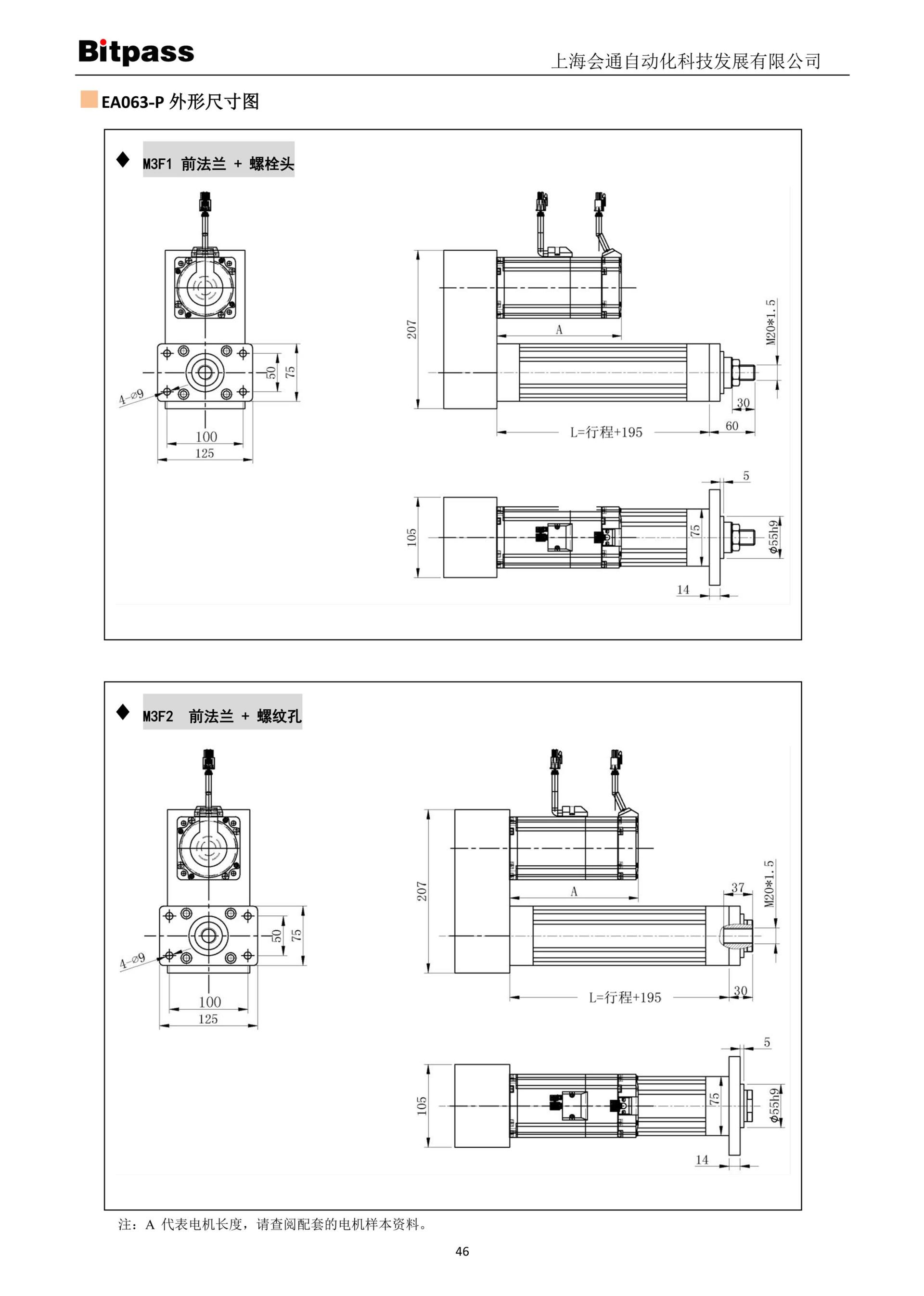

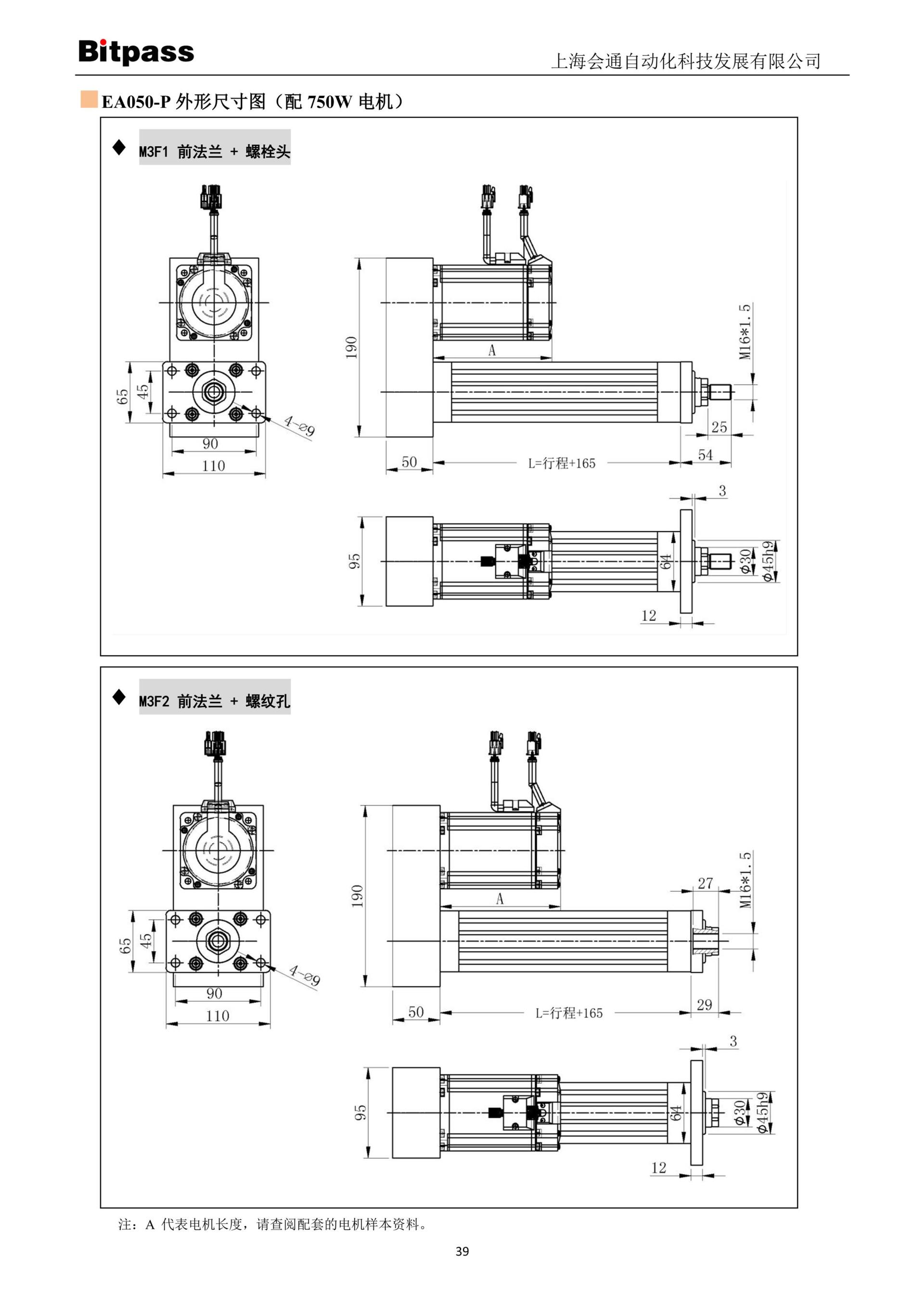

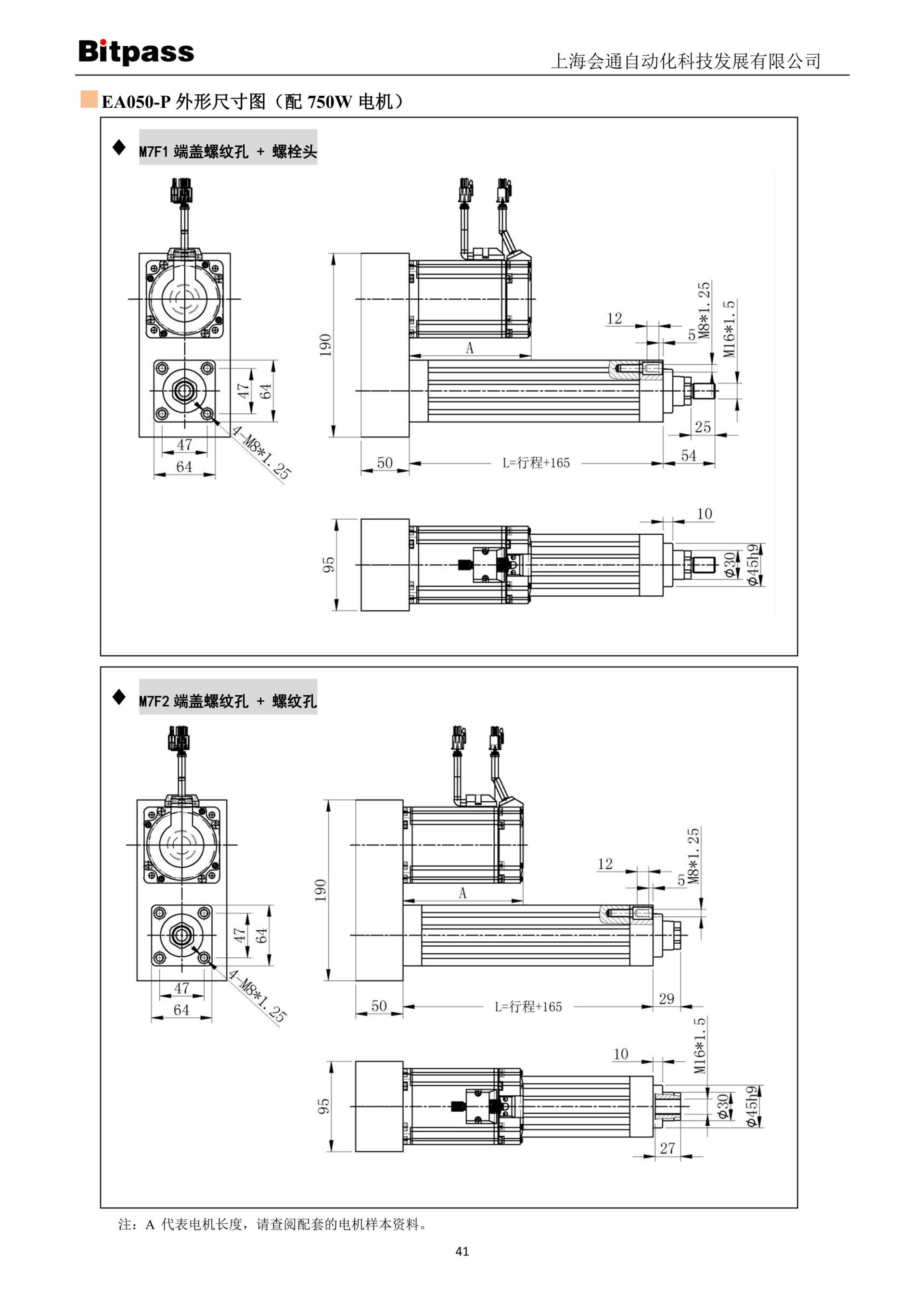

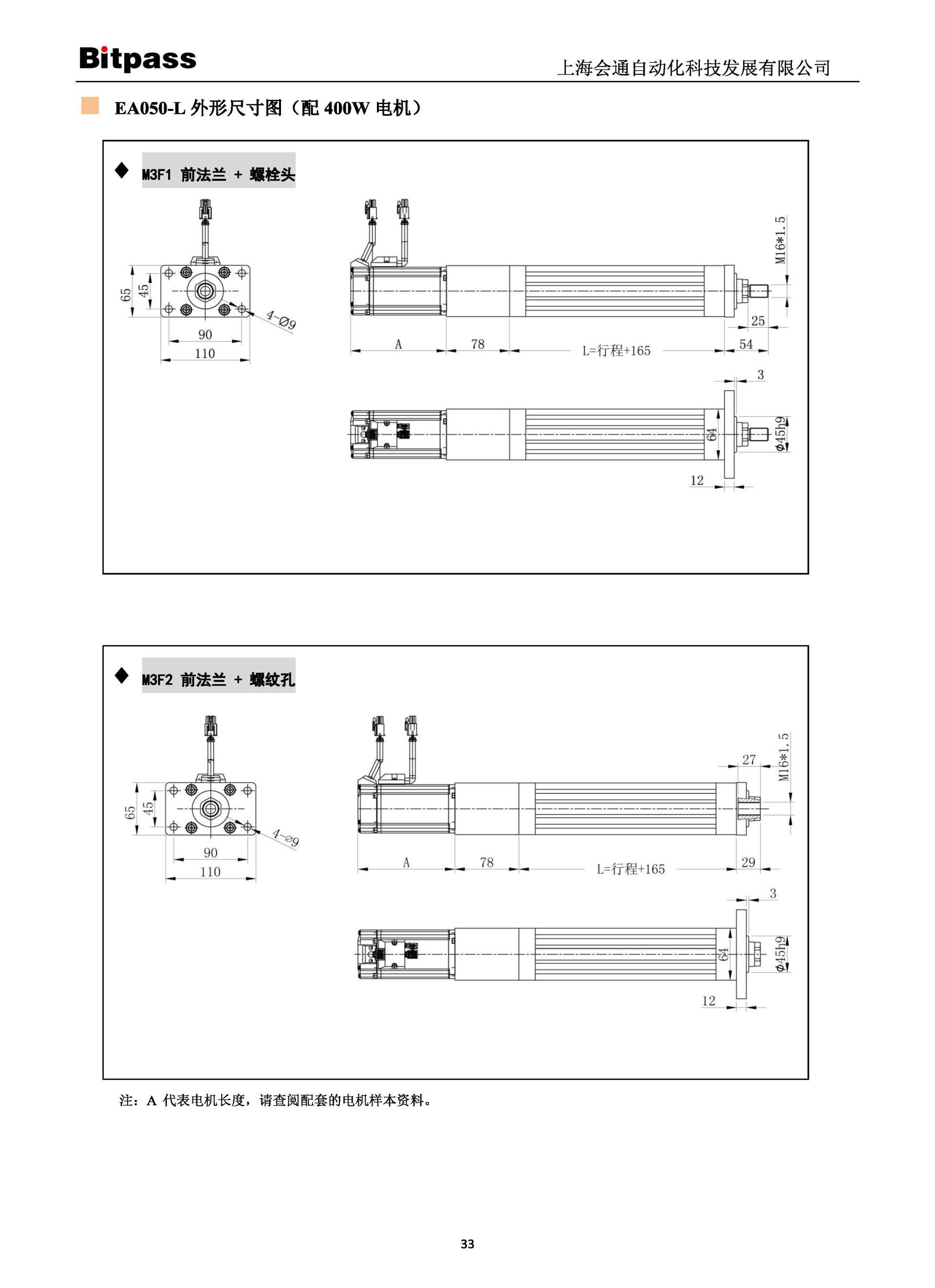

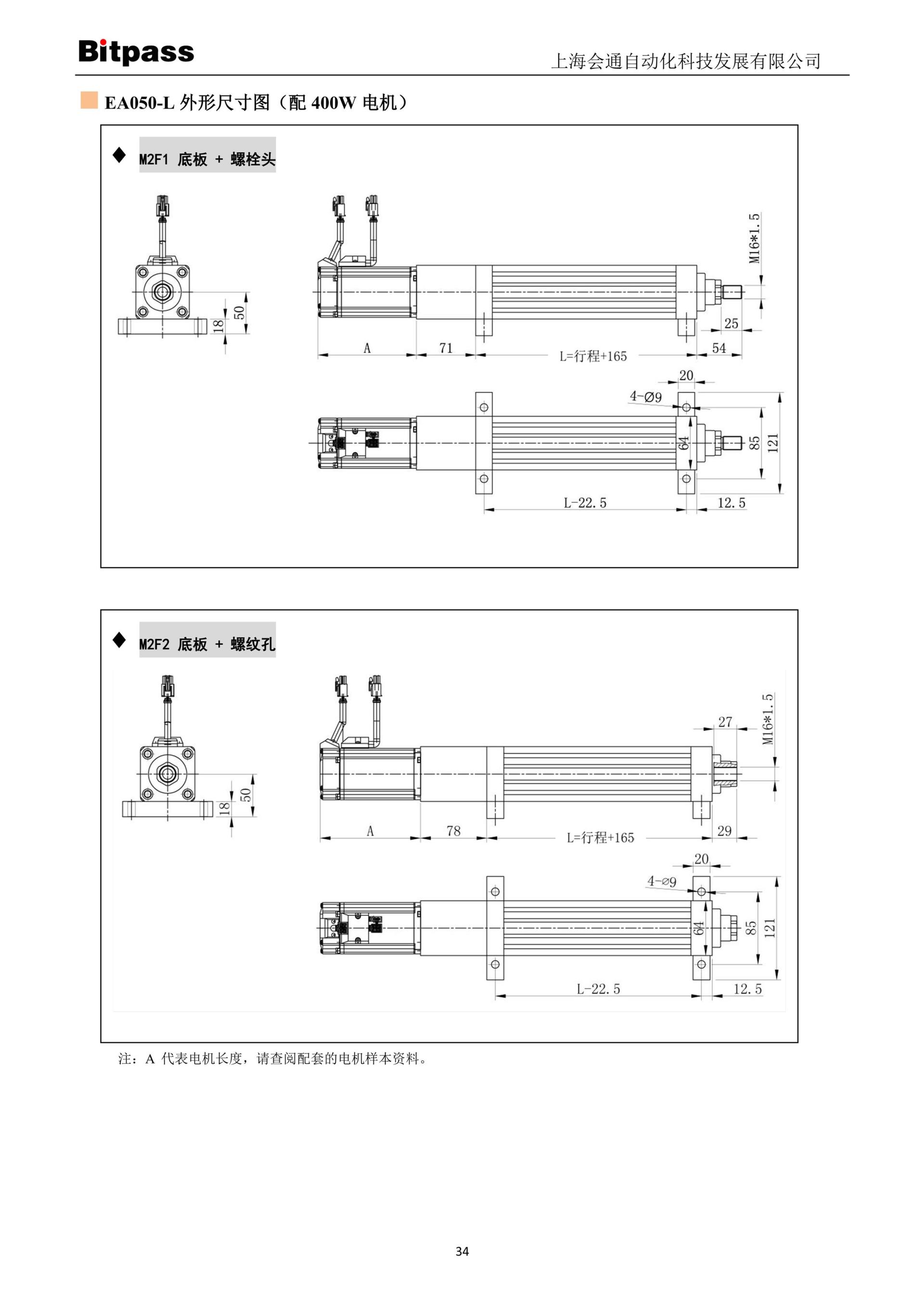

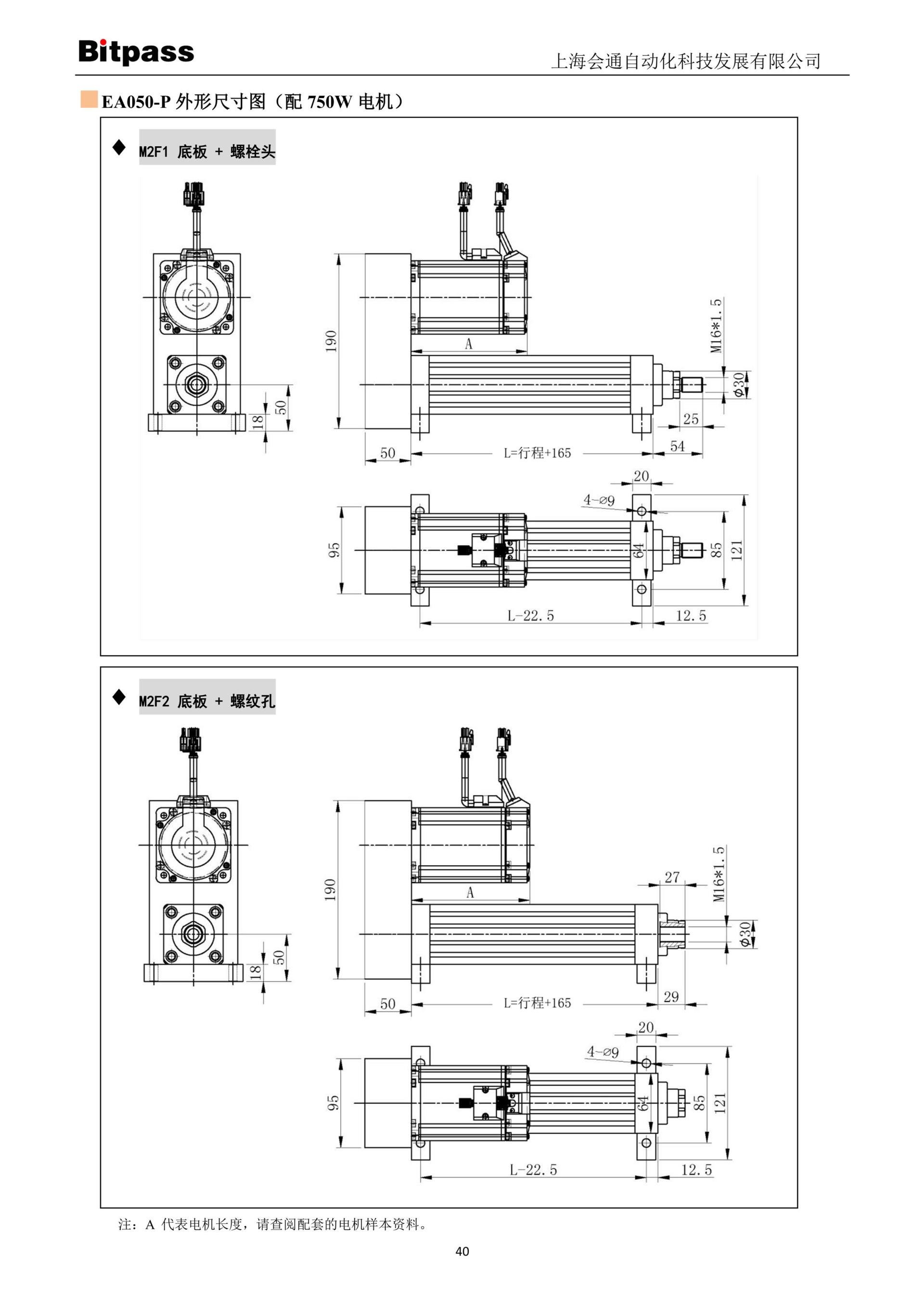

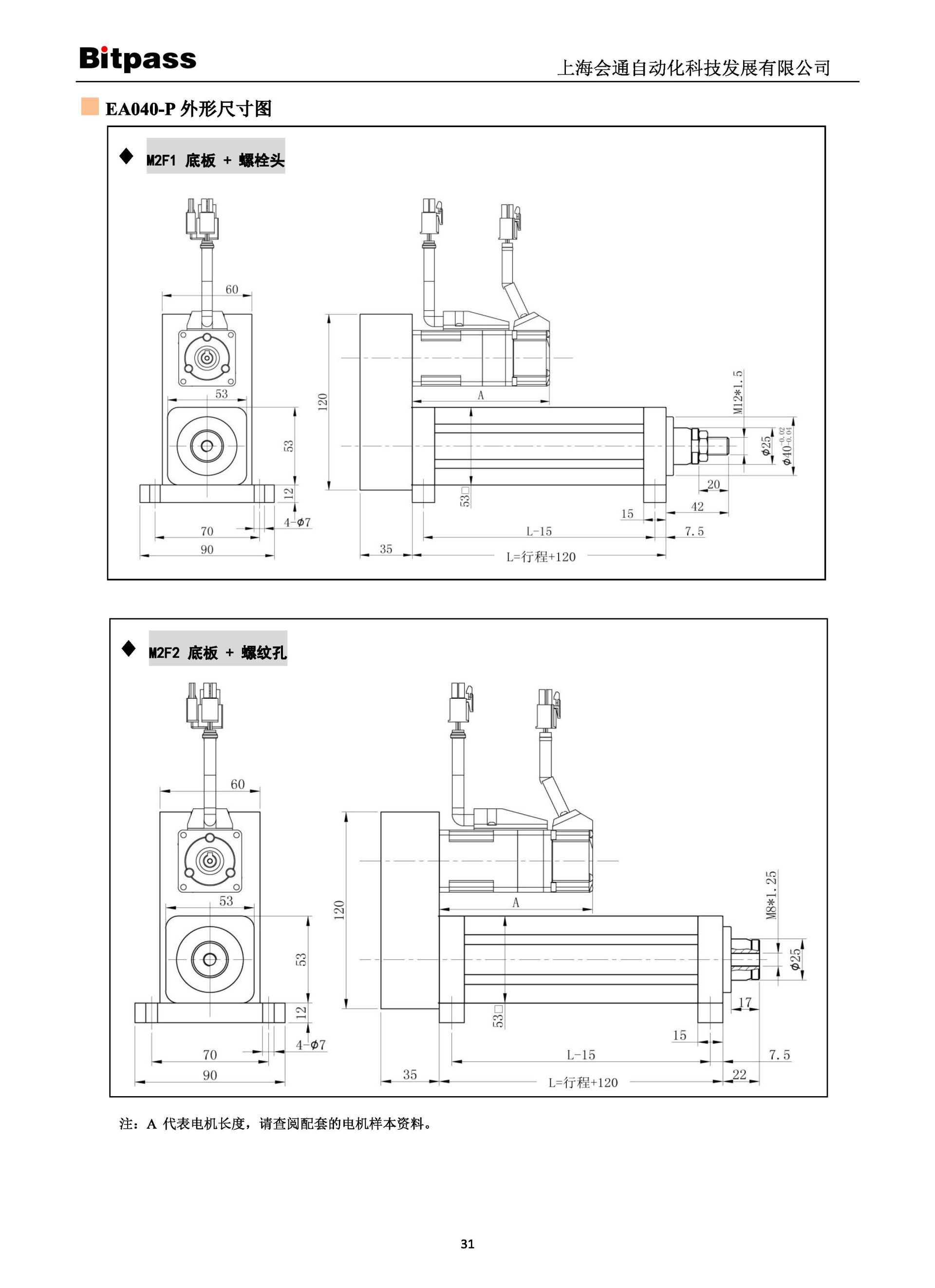

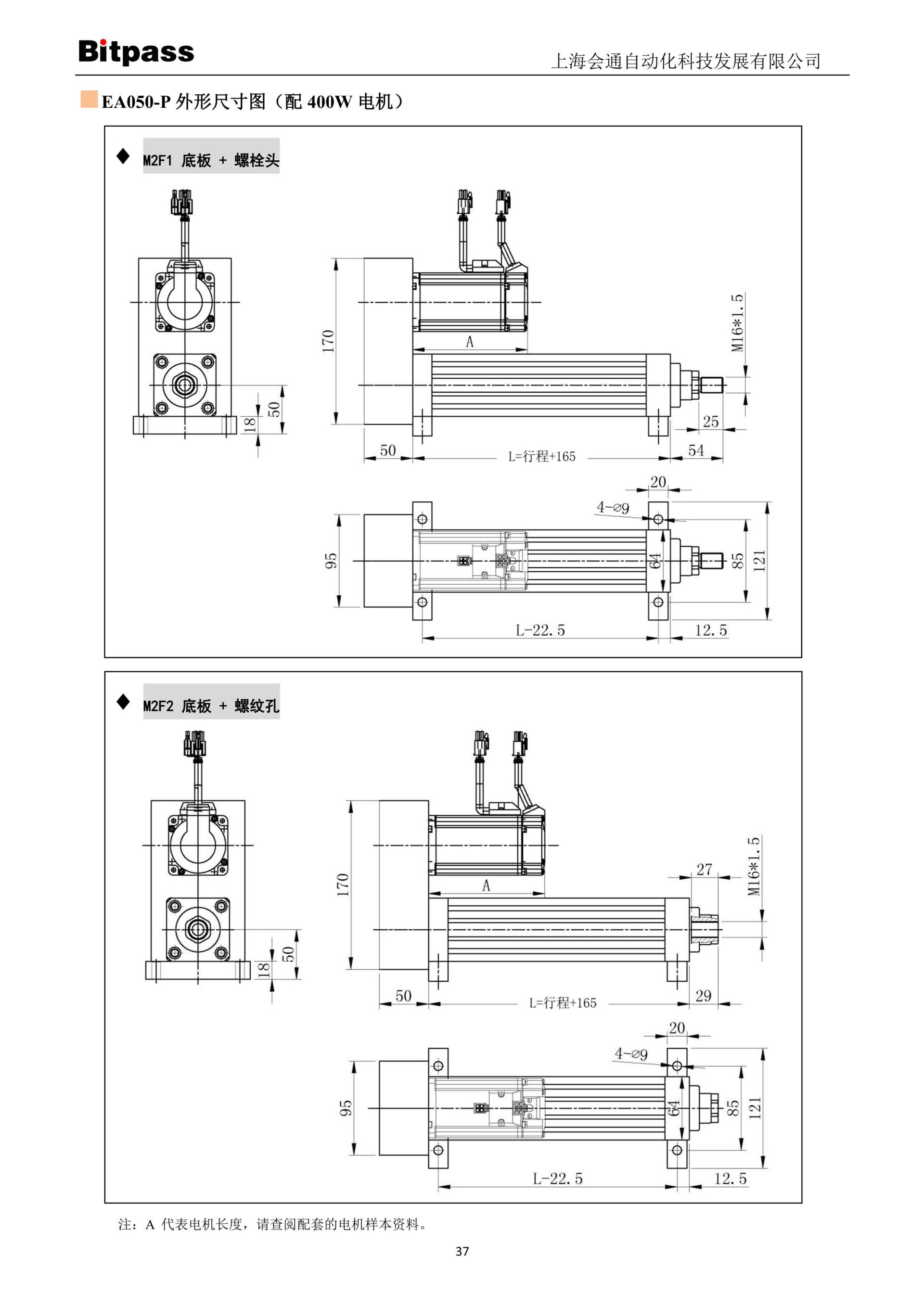

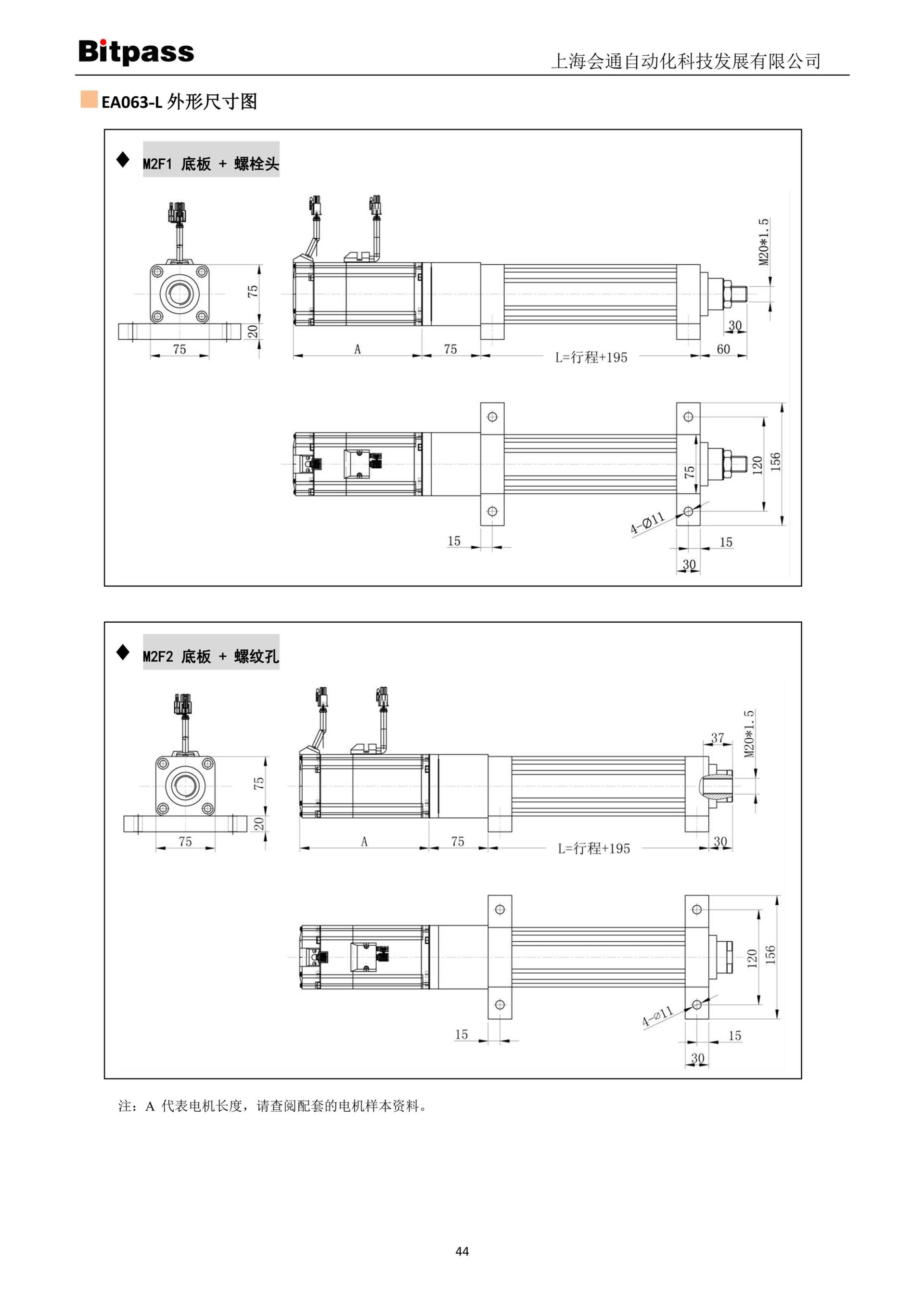

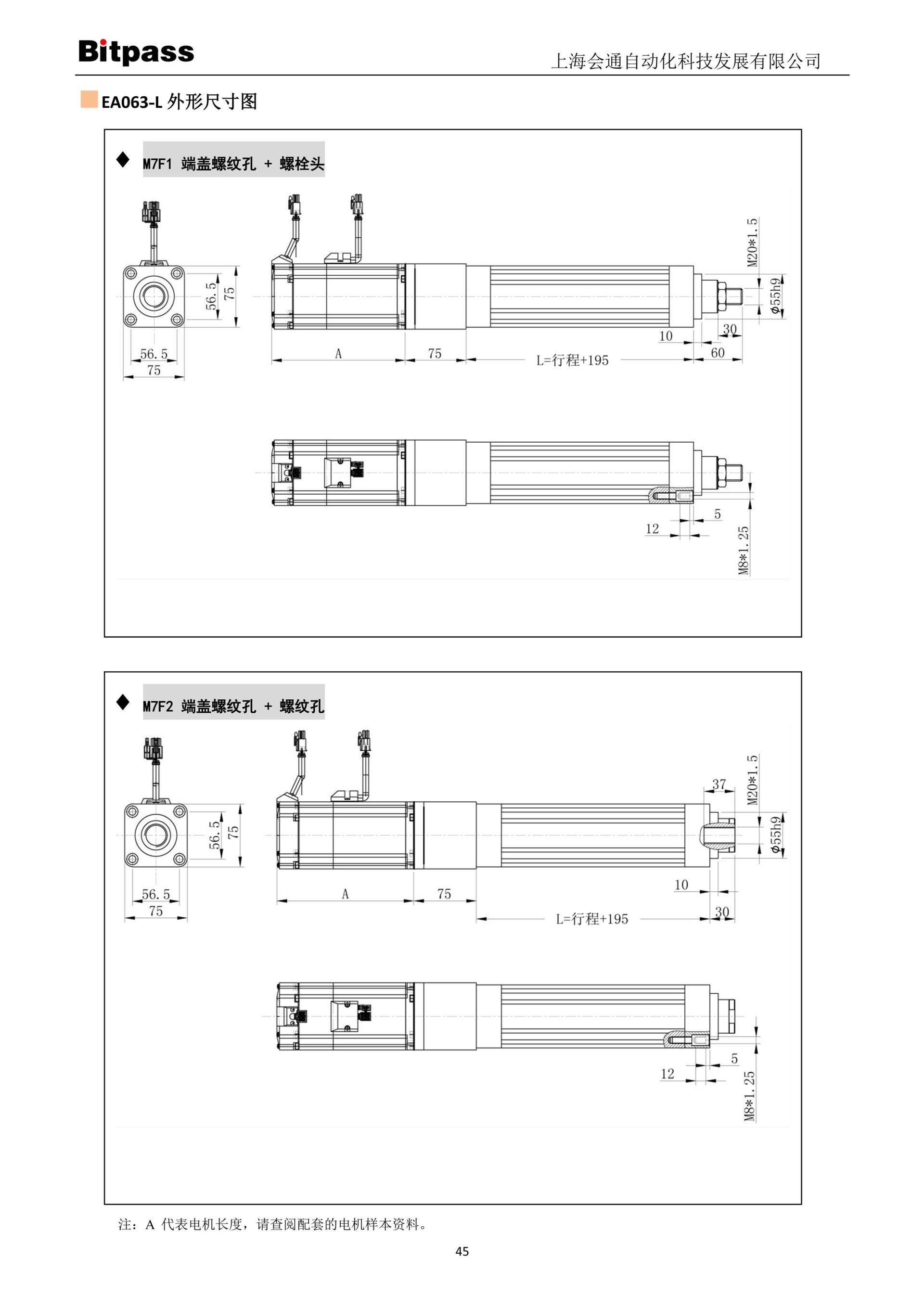

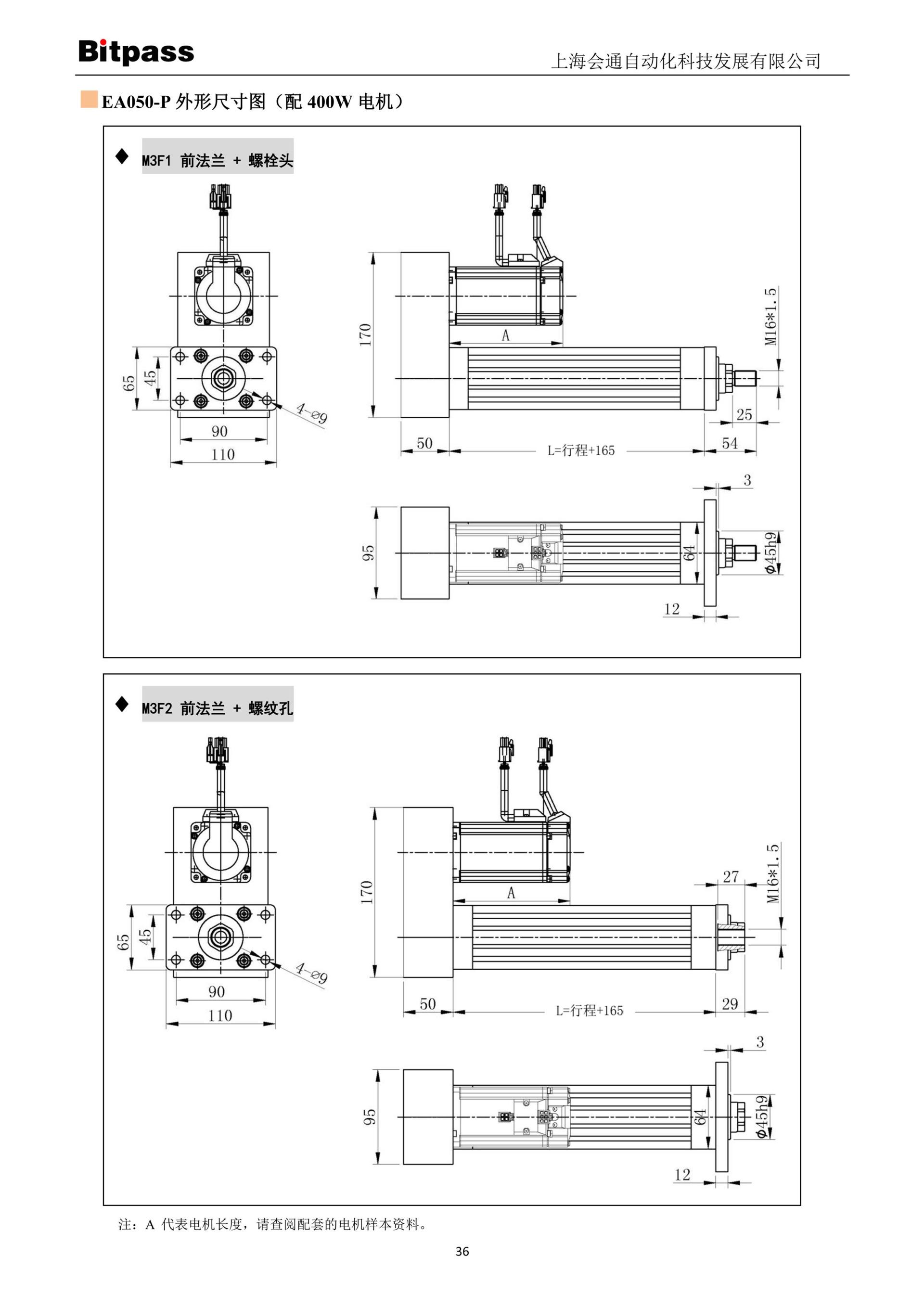

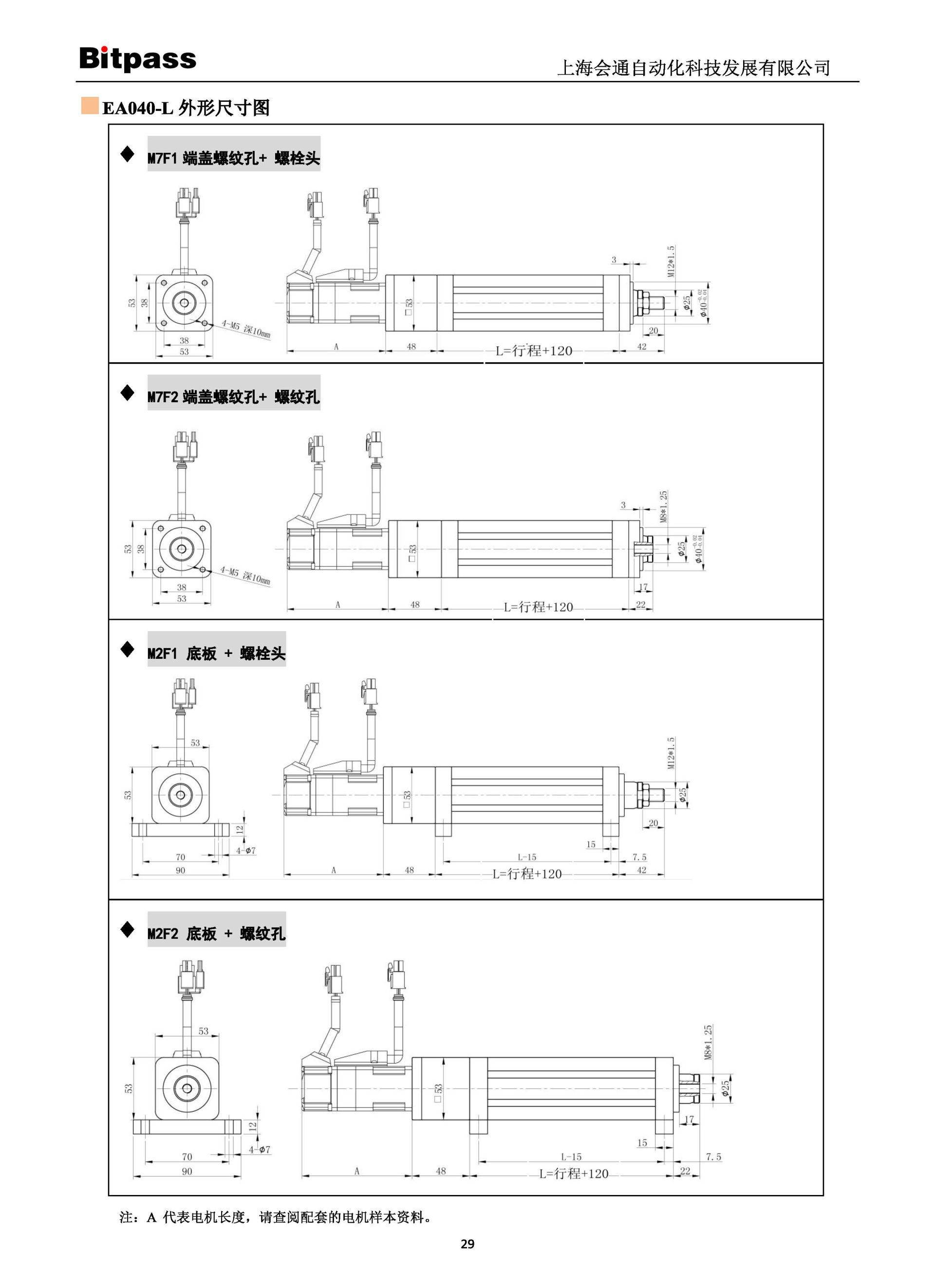

尺寸
特性
接線圖

商品名稱: E系列小規格伺服電動缸
計費重量: 10

■規格一覽表

缸筒系列				EA040		EA050						EA063
額定出力的最大值（N)				600		3750						4500
最大行程 (mm)				200		350						800
缸筒外形尺寸 (□mm)				53		64						75
電機功率（W）				100		400			750			750
導程(mm)				5	10	5	10	16	5	10	16	5	10	25
電機與缸體的結構	L/PA	減速比 1	額定速度（mm/s）	250	500	250	500	800	250	500	800	250	500	1250
	L/PA	減速比 1	額定出力(N)	360	180	1400	700	380	2500	1250	700	2500	1250	540
	PB	減速比 1.5	額定速度（mm/s）	167	333	167	333	533	167	333	533	167	333	833
	PB	減速比 1.5	額定出力(N)	460	230	1800	900	570	3400	1700	1050	3400	1700	690
	PC	減速比 2	額定速度（mm/s）	--	--	125	250	400	--	250	400	125	250	625
	PC	減速比 2	額定出力(N)	--	--	2400	1200	760	--	2250	1400	4500	2250	900
