松下伺服電機A6B-- 實現高性能一體型的EtherCAT驅動器
快速
- 為了實現高速·高精度動作，設定了響應頻率為 3200 Hz&通信速度100 Mbps的驅動器、最大轉速6500 r/min的電機*1陣容
靈活
- 采用可提高加工精度及生產性的新算法“2自由度控制方式”
便利
可通過安裝調試軟件"PANATERM"，簡單且快速的調試驅動器。使用選購部件的無線加密狗（另行銷售），可與電腦，手機及平板電腦等終端設備進行無線連接。
●

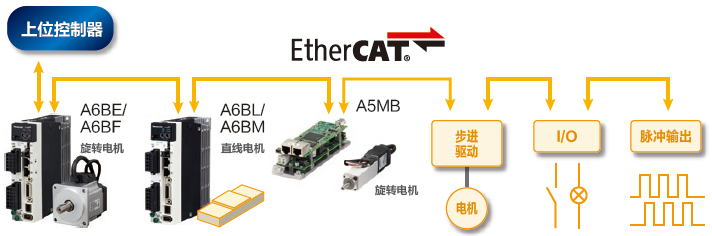

完善的EtherCAT應用程序（控制模式7種，原點復位模式32種，同步（2種）與非同步模式）
●
可進行各種從站及系統升級
●
可實現無需專用硬件，利用電腦搭建系統
●
對應EtherCAT*1 Conformance Test
●
對應直線電機的產品(A6BL, A6BM)
*1
EtherCAT是德國倍福自動化有限公司所取得的專利技術的商標。
驅動器一覽
驅動器電源
單相
AC 100 V?120 V單相／三相
AC 200 V?240 V三相
AC 200 V?230 V機型名稱
驅動器型號
機型名稱
驅動器型號
機型名稱
驅動器型號
電機的
額定輸出50 W
A
MADLN01BE
MADLT01BF
A
MADLN05BE
MADLT05BF
100 W
A
MADLN11BE
MADLT11BF
200 W
B
MBDLN21BE
MBDLT21BF
A
MADLN15BE
MADLT15BF
400 W
C
MCDLN31BE
MCDLT31BF
B
MBDLN25BE
MBDLT25BF
750 W
C
MCDLN35BE
MCDLT35BF
1 kW to
1.5 kWD
MDDLN55BE
MDDLT55BF
2 kW
E
MEDLN83BE
MEDLT83BF
3 kW
F
MFDLNA3BE
MFDLTA3BF
4 kW to
5 kWF
MFDLNB3BE
MFDLTB3BF
7.5 kW
G
MGDLTC3BF
11 kW to
15 kWH
MHDLTE3BF
22 kW
H
MHDLTF3BF
● 根據電機的系列不同，與上表中型號的組合會有所不同。
關鍵詞:- 松下伺服官網
- 伺服電機
-
-
EtherCAT規格
項目
內容
協議
CoE（CANOpen over EtherCAT）
控制模式
csp、pp、hm、csv、cst、pv、tq
hm方式（原點復位模式）
1 ～ 14、17 ～ 30、33、34、35、37
同步模式
DC（同步）、SM2（同步）、FreeRun（非同步）
Cycle Time
125μs，250μs，500μs，1ms，2ms，4ms
