松下數字光纖傳感器 FX-500 Ver.2

類別:

松下光纖傳感器

詢價

產品描述
尺寸
特性
接線圖

商品名稱: 松下數字光纖傳感器 FX-500 Ver.2
商品編號: 1339897239307964416

規格

種類		標準型	雙輸出型	電纜型
型號	NPN輸出	FX-501	FX-502	FX-505-C2
	PNP輸出	FX-501P	FX-502P	FX-505P-C2
電源電壓		12?24V DC±10%　脈動P-P10%以下
消耗電流		通常時：960mW以下 (電源電壓24V時，消耗電流40mA以下，電纜型的監控電流輸出除外) ECO模式時：680mW以下 (電源電壓24V時，消耗電流28mA以下，電纜型的監控電流輸出除外)
輸出 (雙輸出型•電纜型為輸出1、輸出2)		NPN開路集電極晶體管 ?最大流入電流：100mA(雙輸出型•電纜型為50mA)(注2) ?外加電壓：30V DC以下(輸出和0V之間) ?剩余電壓：2V以下(注3)(最大流入電流的條件下) PNP開路集電極晶體管 ?最大源電流：100mA(雙輸出型•電纜型為50mA)(注2) ?外加電壓：30V DC以下(輸出和＋V之間) ?剩余電壓：2V以下(注3)(最大源電流的條件下)
輸出點數		1點	2點
輸出動作		可用L/D模式切換入光時ON或非入光時ON
短路保護		配備
反應時間		H-SP：25μs以下、FAST：60μs以下、STD：250μs以下、LONG：2ms以下、U-LG：4ms以下、HYPR：24ms以下　切換式
監控電流輸出		-		輸出電流：約4?20mA[H-SP、FAST、STD：顯示0?4,000、LONG：顯示0?8,000 (注4)]、反應時間：2ms以下零點：4mA±1%F.S.以內、跨距：16mA±5%F.S.以內、直線性：±3%F.S.以內、負載電阻：0?250Ω
外部輸入 (雙輸出型切換輸出2)		-	< NPN輸出型> NPN無觸點輸入 ?信號條件　High：+8V?+V DC或斷開　Low：0?+1.2V DC(源電流0.5mA) ?輸入阻抗：約10kΩ PNP無觸點輸入 ?信號條件　High：+4V?+V DC(信號條件3mA) 　Low：0?+0.6V DC或斷開 ?輸入阻抗：約10kΩ
外部輸入對應功能		-	投光停止/教導(全自動、限定、2點教導)/邏輯運算設定/復制功能的鎖定/顯示調整/ 數據庫加載/數據庫保存　切換式
靈敏度設定方法		2點教導/限定教導/全自動教導/手動調節
入光量顯示范圍		H-SP/FAST/STD：0?4,000、LONG：0?8,000、U-LG/HYPR：0?9,999
定時器功能		斷開延遲定時器/接通延遲定時器/ONE SHOT定時器/接通•斷開延遲定時器/接通延遲•ONE SHOT定時器有效/無效切換式　定時器時間可變	<輸出1> 斷開延遲定時器/接通延遲定時器/ONE SHOT定時器/接通•斷開延遲定時器/接通延遲•ONE SHOT定時器有效/無效切換式　定時器時間可變
			<輸出2> 斷開延遲定時器/接通延遲定時器/ONE SHOT定時器有效/無效切換式　定時器時間可變
定時器時間		定時器范圍"ms"：約0.5ms、約1?9,999ms、約1ms為單位/ 定時器范圍"sec."：約0.5s、約1?32s、約1s為單位/ 定時器范圍"1/10ms"：約0.05ms、約0.1?999.9ms、約0.1ms為單位各輸出分別設定
投光量可調節功能		配備　3級(各級為25～100％)+ 自動設定[H-SP為1級(25～100％)]
防干擾功能		配備(注5)　自動/異頻　切換式
各種設定		應差設定/轉移設定/投光量設定/顯示反轉設定/ECO設定/數據庫加載•保存設定/復制設定/ 代碼設定/復位設定/邏輯運算設定/基準值追蹤周期設定等
保護構造		IP40(IEC)
使用環境溫度		-10?+55℃[4?7臺緊貼時：-10?+50℃、8?16臺緊貼時(電纜型為8～12臺)：-10?+45℃](注意不可結露、結冰)、存儲時：-20?+70℃
投光元件(調制式)		紅色LED(投光波峰波長：643nm)
材質		外殼、外罩：聚碳酸酯(注6)、開關：聚酯樹脂
電纜		-		0.2mm²6芯橡皮電纜，長2m
電纜延長		-		0.3mm²以上的電纜全長可延長至100m(電源電壓為12V DC以上)
重量		本體重量：約15g、包裝重量：約70g		本體重量：約60g、包裝重量：約100g
附件		FX-MB1(放大器保護封條)：1套

(注1)：無指定時的測量條件為使用環境溫度＝＋23℃。
(注2)：連接5臺以上的連接器型時為50mA(雙輸出型、電纜型為25mA)。
(注3)：使用電纜長5m的單觸式電纜(另售)的條件下。
(注4)：進行顯示調整設定后不適用。
(注5)：如下表所示，使用自動防干涉功能時，光纖頭的可緊貼安裝數量因反應時間而異。使用異頻防干擾功能時的光纖頭可緊貼安裝數量最多為3個。

■光纖頭可緊貼安裝數量(單位：套)

反應時間	H-SP	FAST	STD	LONG	U-LG	HYPR
IP-1	0	2	4	8	8	12

(注6)：根據松下品牌的產品變更規格。

關鍵詞:

松下數字光纖傳感器

尺寸圖
- 單位mm
FX-501(P)　FX-502(P)

放大器

(注1)：僅FX-502(P)配備。
(注2)：FX-501(P)為工作狀態指示燈。
(注3)：FX-501(P)為3針，FX-502(P)為4針。

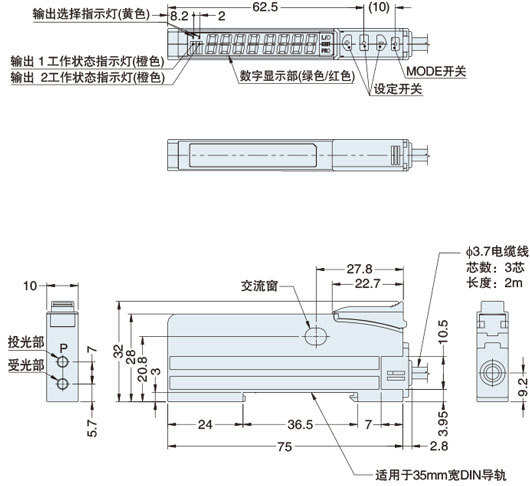

FX-501-C2

放大器

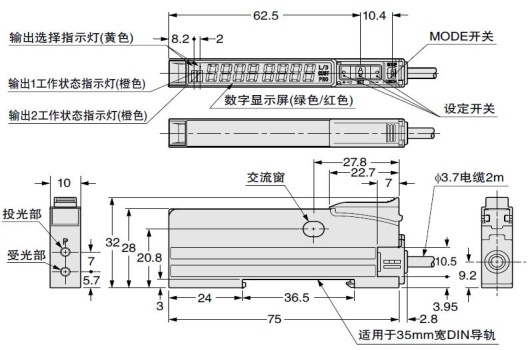

FX-505(P)-C2

放大器

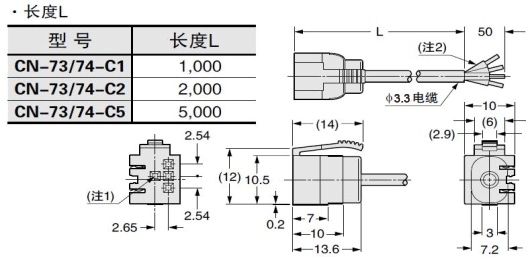

CN-73-C□　CN-74-C□

母電纜(另售)

(注1)：僅CN-72-C□。
(注2)：CN-71-C□為1芯。

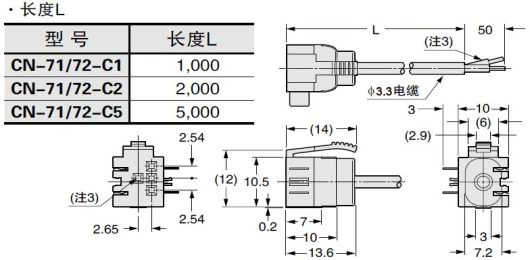

CN-71-C□　CN-72-C□

子電纜(另售)

(注1)：僅CN-72-C□。
(注2)：CN-71-C□為1芯。

MS-DIN-2

放大器安裝支架(另售)

材質：SPCC(光澤鍍鋅)

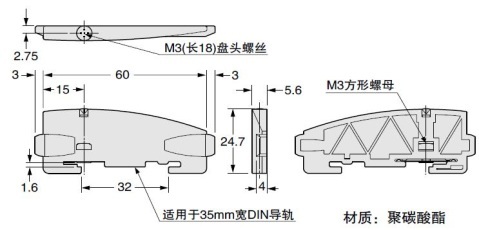

MS-DIN-E

放大器安裝支架(另售)

材質：聚碳酸酯

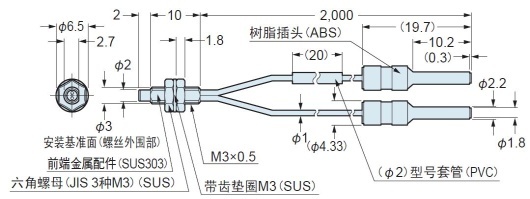

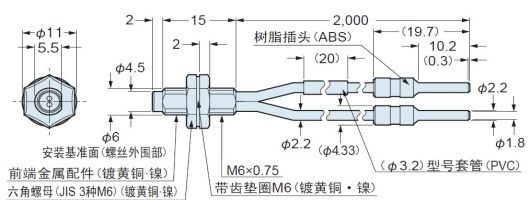

FT-30

高品質光纖?透過型

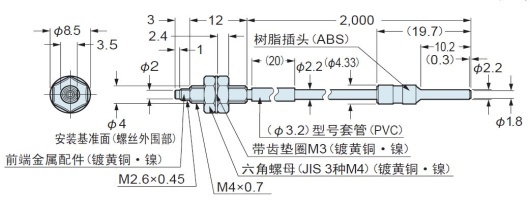

FT-40

高品質光纖?透過型

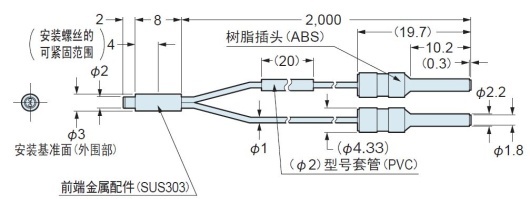

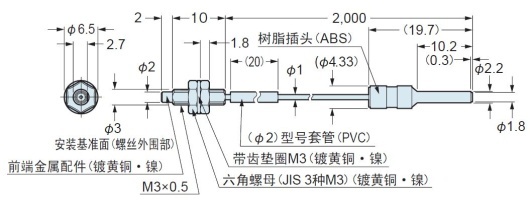

FT-S20

高品質光纖?透過型

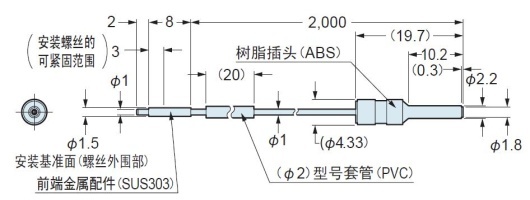

FT-S30

高品質光纖?透過型

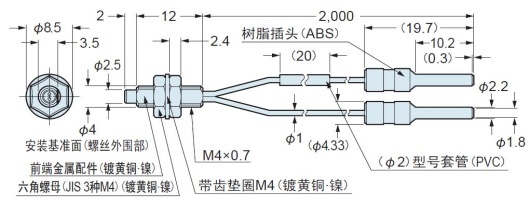

FD-30

高品質光纖?透過型

FD-40

高品質光纖?透過型

FD-60

高品質光纖?透過型

FD-S30

高品質光纖?透過型

種類

放大器

放大器本體不附帶單觸式電纜。請務必另行購買單觸式電纜。

種類		型號	投光元件	輸出	外部輸入
標準型	連接器型	FX-501	紅色LED	NPN開路集電極晶體管	-
	連接器型	FX-501P		PNP開路集電極晶體管
	電纜型	FX-501-C2		NPN開路集電極晶體管
雙輸出型		FX-502		NPN開路集電極晶體管雙輸出	配備 (與輸出2切換)
雙輸出型		FX-502P		PNP開路集電極晶體管雙輸出	配備 (與輸出2切換)
模擬輸出型		FX-505-C2		NPN開路集電極晶體管雙輸出模擬電流輸出	配備
模擬輸出型		FX-505P-C2		PNP開路集電極晶體管雙輸出模擬電流輸出	配備

單觸式電纜 FX-501(P)用

放大器本體不附帶單觸式電纜。請務必另行購買單觸式電纜。

種類	型號	說明
母電纜 (3芯)	CN-73-C1	長度1m	0.2mm² 3芯片橡皮電纜，一端帶連接器電纜外徑：ø3.3mm
	CN-73-C2	長度2m
	CN-73-C5	長度5m
子電纜 (1芯)	CN-71-C1	長度1m	0.2mm² 單芯片橡皮電纜，一端帶連接器電纜外徑：ø3.3mm 母電纜最多可連接15根
	CN-71-C2	長度2m
	CN-71-C5	長度5m

(注): 從2013年3月開始生產的產品，單觸式電纜的材質將更改為適應UL認證的材質(難燃性VW-1)。

?導體公稱截面積：0.15mm2→0.2mm2

?鎧裝外徑：ø3.0mm→ø3.3mm

母電纜

CN-73-C□

子電纜

CN-71-C□

單觸式電纜 FX-502(P)用

放大器本體不附帶單觸式電纜。請務必另行購買單觸式電纜。

種類	型號	說明
母電纜 (4芯)	CN-74-C1	長度1m	0.2mm² 3芯片橡皮電纜，一端帶連接器電纜外徑：ø3.3mm
	CN-74-C2	長度2m
	CN-74-C5	長度5m
子電纜 (2芯)	CN-72-C1	長度1m	0.2mm² 單芯片橡皮電纜，一端帶連接器電纜外徑：ø3.3mm 母電纜最多可連接15根
	CN-72-C2	長度2m
	CN-72-C5	長度5m
