松下伺服電機驅動器參數設置與常見報警故障解決分析

2020-04-10 14:31

松下伺服電機報警參數設置-上海會通自動化是松下伺服電機代理商經銷商,主營松下A6伺服電機、松下伺服馬達等各型號庫存現貨供應。

松下伺服參數共有200多個，但一般的控制場合只需要掌握少數幾個即可。伺服系統有位置控制、速度控制、轉矩控制以及三者的組合等多種控制模式，但大多數場合都是將伺服系統用于定位，其次是轉矩控制，速度控制則多使用變頻器，因為變頻器性能已經足夠滿足要求了，而價格比伺服低。本項目即是用于定位控制。

松下伺服用于定位控制，下面幾個參數需要熟悉并掌握設置方法：

Pr0.00：伺服旋轉方向切換。常常有這樣的情形，伺服驅動需要調換旋轉方向，只需要將Pr0.00中的值由“1”改為“0”，或由“0”改為“1”（出廠值是“1”）。

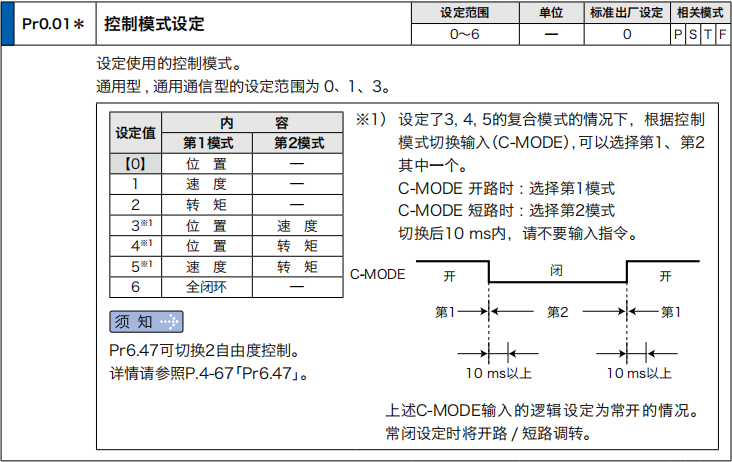

Pr0.01：伺服控制模式的設置。位置控制是缺省模式（Pr0.01=0），其他模式設置可參考如下：

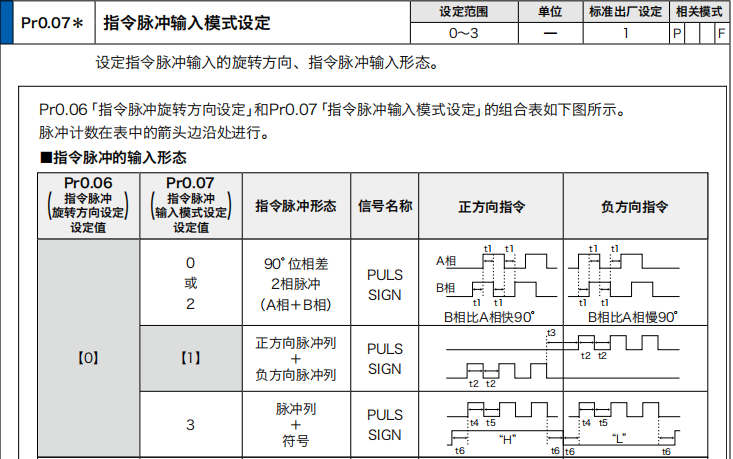

Pr0.07：伺服控制脈沖輸入方式。PLC發送高速脈沖給伺服驅動器，有幾種方式，可以是正轉一路脈沖，反轉一路脈沖；也可以是只用一路脈沖，而增加一個方向控制信號（高低電平即可），當然也可以是90°相位差的2相脈沖，Pr0.07分別設為“1”、“3”、“0”或“2”。可以看出除了設置為“3”只需一路脈沖就可實現定位控制，其他三者都需要兩路脈沖，對于一個軸控制（即一套伺服系統）三菱PLC都沒有問題，如果是兩個軸控制，則將Pr0.07設置為“3”，缺省值為“1”，因此此參數一般都需要設置。當然此參數與Pr0.06配合設置，可選擇輸入脈沖的極性。

Pr0.08：電機每旋轉一圈所需要的指令脈沖。此參數涉及到PLC編程時，定位距離的控制，也就是PLC發多少個脈沖，伺服電機轉一圈，電機帶動絲桿旋轉，絲桿的螺距假設是5mm，則PLC每發Pr0.08里設置的數值的脈沖（缺省為10000），絲桿帶動運動平臺將移動5mm。參數Pr0.09和Pr0.10可實現同樣的功能，適合于PLC脈沖數和移動距離不能整除的場合，其實掌握了Pr0.08，已經無往而不勝了。

Pr5.04：伺服定位，一般兩端裝有限位的行程開關，如果裝了，需要設置Pr5.04由“1”設置為“0”，否則行程開關將不起作用。如果不需要限位開關，則無需考慮此參數。

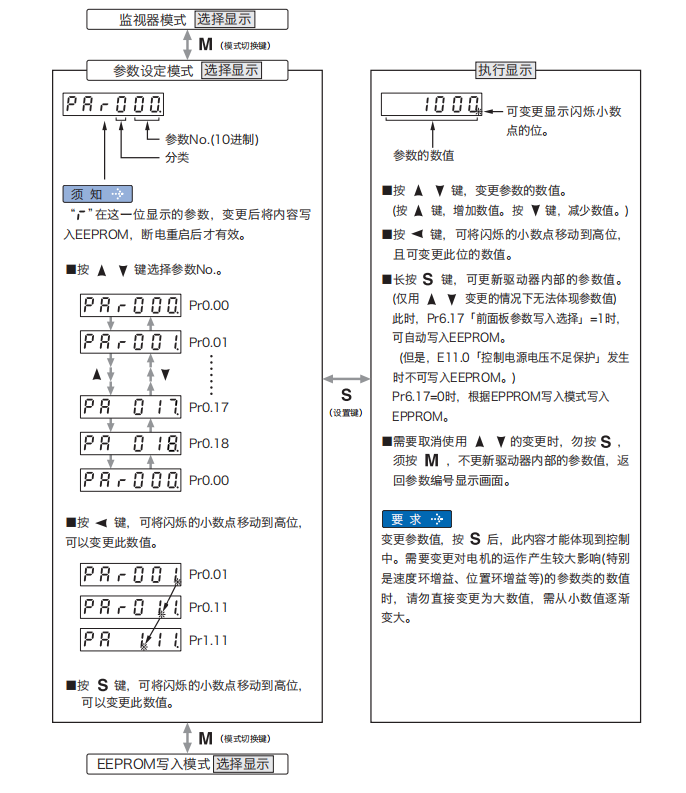

參數設置方法：
