日本三木聯軸器三木制動器的安裝詳解
2020-05-25 14:38
1.日本三木聯軸器的軸和轂的清潔 2. ＜ POSI LOCK ＞的清潔 3.日本三木聯軸器安裝在軸和輪轂上4. 緊固夾緊螺栓
1.日本三木聯軸器的軸和轂的清潔
請將附著在軸和轂內表面上的銹蝕、垃圾等擦拭干凈，并涂抹薄薄的一層機油或潤滑脂。
2. ＜ POSI LOCK ＞的清潔
請擦拭附著在＜ POSI LOCK ＞外表面（外套筒（環）外徑及內套筒（環）內徑）上的防銹油、垃圾等。請不要拆解或擦拭其他零部件。然后請預裝＜ POSI LOCK ＞。此時，請用手輕輕擰上夾緊螺栓，避免內環和外環的內外徑發生變化。
注意：由于含鉬抗氧減摩劑等的機油類會從根本上改變摩擦系數，因此，請切勿使用。
3.日本三木聯軸器安裝在軸和輪轂上
請將＜ POSI LOCK ＞安裝在軸、轂上，輕輕擰上夾緊螺栓，使各緊固部位輕輕接觸后，進行定位。
注意：在將＜ POSI LOCK ＞裝在軸和轂上面之前，請切勿鎖緊夾緊螺栓。
4. 緊固夾緊螺栓
■對于PSL-K、PSL-K-B、PSL-K-C、PSL-K-F 的情況
請對角交叉地均勻擰緊夾緊螺栓，然后，請使用扭矩扳手，用規定的扭矩鎖緊所有夾緊螺栓。PSL-K-F 的夾緊螺栓用不銹鋼材料制成。由于材料
特性的原因，不銹鋼材料容易擦傷，因此需要在鎖緊時注意緩慢擰緊。
■對于PSL-G、PSL-G-C的情況
請用規定的扭矩對角交叉地，分4 次均勻擰緊夾緊螺栓。（如果分4 次擰緊，每次增加25% 左右）請再次用規定的扭矩緊固所用的夾緊螺栓.為了防止螺栓出現初期松動現象，請在運行時間后，再次確認鎖緊扭矩的大小。
＜ POSI LOCK ＞的性能是相對于軸側基準尺寸LS 和轂側基準尺寸Lh，
作用在軸和轂總長上時的性能。因此，請在設計上保證軸和轂相對于基準尺寸作用在總長上。
■ 對于PSL-K的情況

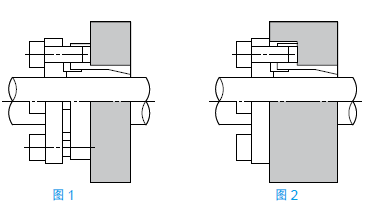

如圖1 所示，在安裝轂時，緊固中轂（外套筒）會略微朝軸向移動一些。
如圖2 所示，在安裝轂時，緊固中轂（外套筒）雖然不會朝軸向移動，但扭矩、推力、接觸壓力下降到產品目錄標注值的約70%。
