薄型光幕傳感器[Type2 PLc SIL1] SF2C Panasonic(松下電工)

零售價

市場價

重量

數量

庫存

加入購物車

立即購買

隱藏域元素占位

薄型光幕傳感器[Type2 PLc SIL1] SF2C Panasonic(松下電工)

類別:

松下光幕傳感器/安全設備

詢價

產品描述
尺寸
特性
接線圖

商品名稱: 薄型光幕傳感器[Type2 PLc SIL1] SF2C Panasonic(松下電工)
計費重量: 10

規格

光幕傳感器通用規格

種類		PNP輸出型	NPN輸出型
型號		SF2C-H□-P	SF2C-H□-N
適用標準	國際標準	IEC 61496-1/2(類型2)、ISO 13849-1(類別2、PLc)、IEC 61508-1～7(SIL1)
	日本	JIS B 9704-1/2(類型2)、JIS B 9705-1(類別2)、JIS C 0508(SIL1)
	歐洲(EU加盟)(注2)	EN 61496-1(類型2)、EN ISO 13849-1(類別2、PLc)、EN 61508-1～7(SIL1)、EN 55011、EN 50178、EN 61000-6-2
	北美(注3)	ANSI/UL 61496-1/2(類型2)、ANSI/UL 508、CAN/CSA 61496-1/2(類型2)、CAN/CSA C22.2 No.14、ANSI/RIA 15.06

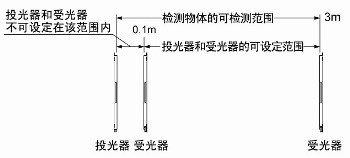

檢測距離(有效距離)		0.1～3m
光軸間隔		20mm
最小檢測物體		φ25mmの不透明體
有效開口角		檢測距離超過3m時為±5°以下(根據IEC 61496-2、ANSI/UL 61496-2)
電源電壓		24V DC±20%　脈動P-P10%以下
控制輸出(OSSD)		?最大流出電流：200mA ?外加電壓：同電源電壓(控制輸出-+V之間) ?剩余電壓：2.5V以下(流出電流200mA、電纜長10m時) ?漏電流：200μA以下(包括電源OFF時) ?最大負荷容量：2.2μF(從無負荷到最大輸出電流) ?負荷配線電阻：3Ω以下	?最大流入電流：200mA ?外加電壓：同電源電壓(控制輸出-0V間) ?剩余電壓：2.5V以下(流入電流200mA、電纜長10m時) ?漏電流：200μA以下(包括電源OFF時) ?最大負荷容量：2.2μF(從無負荷到最大輸出電流) ?負荷配線電阻：3Ω以下
工作模式(輸出動作)		正常運行時為ON，鎖定時為OFF輸出動作(光幕傳感器內部異常及同期信號異常時OFF。)
保護電路(短路保護)		裝備
反應時間		OFF時：20ms以下、ON時：80～100ms
鎖定輸出(SSD)		?最大流出電流：60mA ?外加電壓：同電源電壓(鎖定輸出-+V之間) ?剩余電壓：2.5V以下(流出電流60mA、電纜長10m時) ?漏電流：200μA以下(包括電源OFF時) ?最大負荷容量：2.2μF(從無負荷到最大輸出電流) ?負荷配線電阻：3Ω以下	?最大流入電流：60mA ?外加電壓：同電源電壓(鎖定輸出-0V間) ?剩余電壓：2.5V以下(流入電流60mA、電纜長10m時) ?漏電流：200μA以下(包括電源OFF時) ?最大負荷容量：2.2μF(從無負荷到最大輸出電流) ?負荷配線電阻：3Ω以下
工作模式(輸出動作)		光幕傳感器正常工作時ON、鎖定時OFF(注4)
保護電路(短路保護)		裝備
干擾防止功能		裝備
測試輸入功能		裝備
大型應用指示燈功能		裝備
污染度		3
使用標高		2,000m以下(注5)
環境性能	保護構造	IP65、IP67(IEC)
	使用環境溫度	-10～+55℃(不結露、不結冰)、保存時：-25～+60℃
	使用環境濕度	30～85%RH、保存時：30～85%RH
	使用環境照度	白熾燈：受光面照度5,000?x以下
	耐電壓	AC1,000V　1分鐘　有電部分全部與外殼之間
	絕緣電阻	DC500Vm時為20MΩ以上　有電部分全部與外殼之間
	耐振動	頻率10～55Hz　多振幅0.75mm　XYZ方向各2小時
	耐沖擊	加速度300m/s²(約30G)　XYZ方向各3次
投光元件		紅外線LED(投光峰值波長：850nm)
電纜		附截面積為0.16mm² 5芯耐熱PVC電纜，長3m
電纜延長		使用0.3mm²以上的電纜時，投光器和受光器別全長均可延長至50m
材質		本體外殼:聚碳酸酯合金，檢測面：聚碳酸酯合金，MS-SFC-1(標準安裝支架):SUS
附件		MS-SFC-1(標準安裝支架):1套、SF4C-TR25(測試桿):1根

(注1): 光幕傳感器無指定時的測量條件為使用環境溫度=+20℃。

(注2): 光幕傳感器機械指令已取得第三方認證機構TüV SüD的型號認證。

(注3): 屬于美國/加拿大標準，經過合眾國聯邦法29 CFR 1910.7之下的勞動安全衛生局法(OSHA)認可的民間第三方認證機構NRTL的TüV SüD對安全性的認證，符合UL、ANSI、CSA等標準。

(注4): 投光器鎖定的情況下，投光器的光進入受光器時，將會發送鎖定信息，鎖定輸出(SSD)設為OFF。

(注5): 不可在標高0m的大氣壓以上的環境使用而保存。

光幕傳感器個別規格

種類		最小檢測物體25mm(光軸20mm間隔)
型號	PNP輸出型	SF2C-H8-P	SF2C-H12-P	SF2C-H16-P	SF2C-H20-P
型號	NPN輸出型	SF2C-H8-N	SF2C-H12-N	SF2C-H16-N	SF2C-H20-N
光軸數		8	12	16	20
檢測幅度(防護高度)		160mm	240mm	320mm	400mm
消耗電流	大型應用指示燈熄滅時	投光器：25mA以下受光器：25mA以下	投光器：30mA以下受光器：30mA以下		投光器：35mA以下受光器：35mA以下
消耗電流	大型應用指示燈亮起時	投光器：35mA以下受光器：30mA以下	投光器：35mA以下受光器：35mA以下	投光器：40mA以下受光器：35mA以下	投光器：40mA以下受光器：40mA以下
PFHD (注1)	PNP輸出型	3.60×10^-9	3.66×10^-9	3.73×10^-9	3.79×10^-9
PFHD (注1)	NPN輸出型	3.74×10^-9	3.80×10^-9	3.86×10^-9	3.93×10^-9
MTTFd		100年以上
本體重量(投光器和受光器合計)		約280g	約340g	約400g	約460g

種類			最小檢測物體25mm(光軸20mm間隔)
型號	PNP輸出型		SF2C-H24-P	SF2C-H28-P	SF2C-H32-P
型號	NPN輸出型		SF2C-H24-N	SF2C-H28-N	SF2C-H32-N
光軸數			24	28	32
檢測幅度(防護高度)			480mm	560mm	640mm
消耗電流	大型應用指示燈熄滅時		投光器：35mA以下、受光器：35mA以下
消耗電流	大型應用指示燈亮起時		投光器：45mA以下受光器：40mA以下	投光器：45mA以下受光器：45mA以下	投光器：50mA以下受光器：45mA以下
	PFHD (注1)	PNP輸出型	3.85×10^-9	3.92×10^-9	3.98×10^-9
	PFHD (注1)	NPN輸出型		3.99×10^-9	4.05×10^-9	4.12×10^-9
MTTFd			100年以上
本體重量(投光器和受光器合計)			約520g	約580g	約640g

(注1)：PFHd ：每小時危險側故障率、MTTFd ：平均危險側故障時間。

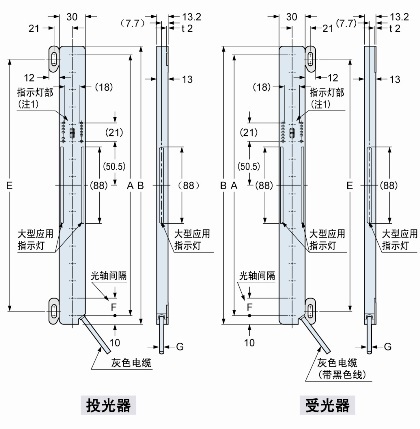

尺寸圖

單位mm

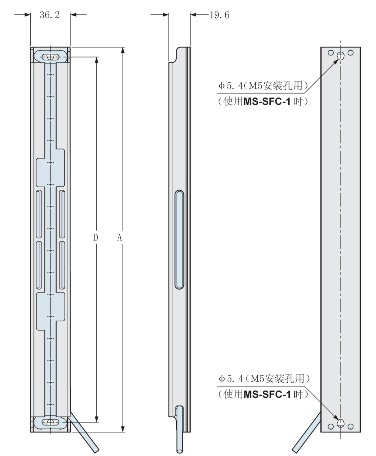

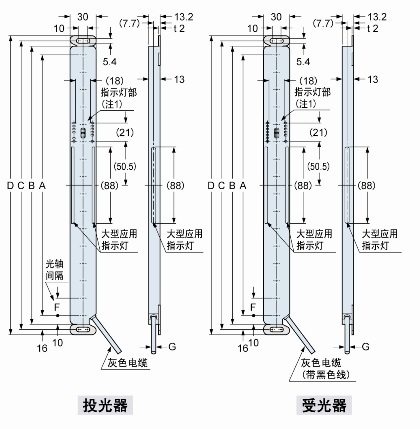

SF2C-H□

光幕
安裝支架安裝圖

下圖所示為已安裝標準安裝支架MS-SFC-1(附帶)后的狀態。

<中間安裝>

<無死角安裝>

型號	A	B	C	D	E
SF2C-H8□	140	160	172	184	130
SF2C-H12□	220	240	252	264	210
SF2C-H16□	300	320	332	344	290
SF2C-H20□	380	400	412	424	370
SF2C-H24□	460	480	492	504	450
SF2C-H28□	540	560	572	584	530
SF2C-H32□	620	640	652	664	610

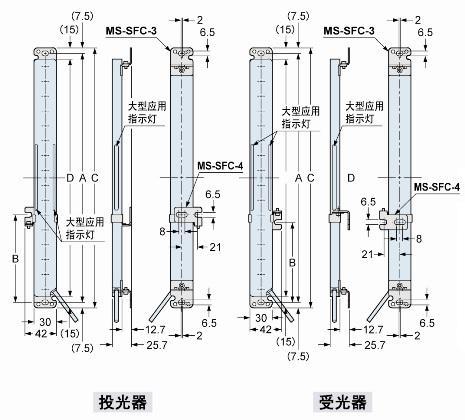

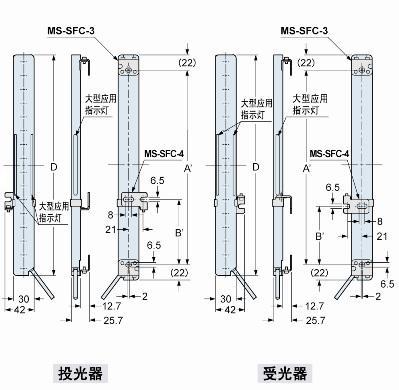

下圖所示為已安裝多功能安裝支架MS-SFC-3(另售)多功能中間支撐支架MS-SFC-4(另售)后的狀態。

<背面安裝>

<無死角安裝>

型號	中間支撐支架	A	A'	B	B'	C	D
SF2C-H8□	-	175	116	-	-	190	160
SF2C-H12□	-	255	196	-	-	270	240
SF2C-H16□	-	335	276	-	-	350	320
SF2C-H20□	-	415	356	-	-	430	400
SF2C-H24□	-	495	436	-	-	510	480
SF2C-H28□	-	575	516	238～338	209～309	590	560
SF2C-H32□	-	655	596	278～378	249～349	670	640

(注1):使用以下機型時，請務必安裝MS-SFC-4。

SF2C-H28-□、SF2C-H32-□

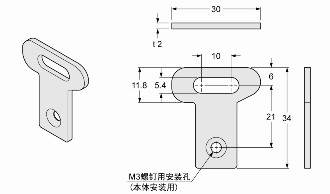

MS-SFC-1

標準安裝支架(附帶)

材質：SUS304

本體重量：約32g(4個)

捆包重量：約35g

支架4個1套[M3(長4mm)螺釘4個附帶]

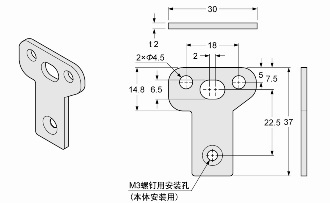

MS-SFC-2

NA2-N互換安裝支架(另售)

材質：SUS304

本體重量：約36g（4個）

捆包重量：約40g

支架4個1套[M3（長4mm）螺釘4個附帶]

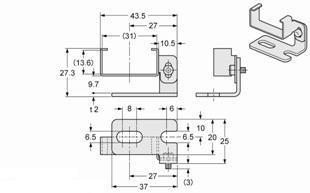

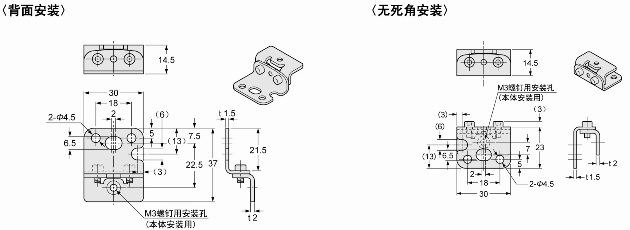

MS-SFC-3

多用途支架(另售)

材質：SUS304

本體重量：約75g（4個）

梱包重量：約90g

支架4個1套[M3（長4mm）螺釘4個附屬]

MS-SFC-4

多用途支架用中間保持支架(另售)

材質：SUS304

本體重量：約40g（2個）

梱包重量：約60g

支架2個1套

MS-SFCH-□

標準安裝支架(附帶)

安裝圖

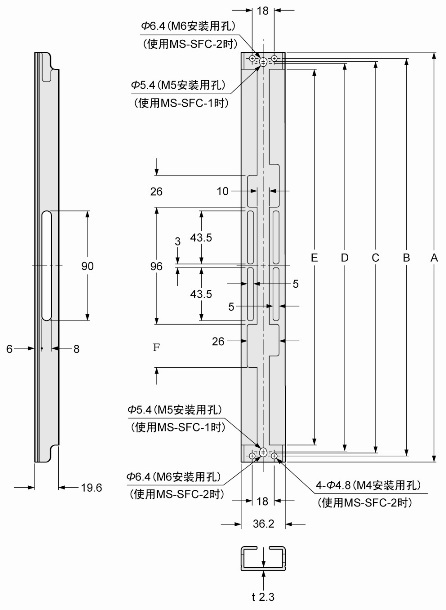

下圖所示為已安裝SF4C-H□金屬保護外殼(MS-SFCH-□)后的狀態。

型號	A	B	C	D	E	F	本體重量(2個)
MS-SFCH-8	190	180	175	172	162	26	約160g
MS-SFCH-12	270	260	255	252	242	35	約240g
MS-SFCH-16	350	340	335	332	322	35	約340g
MS-SFCH-20	430	420	415	412	402	35	約420g
MS-SFCH-24	510	500	495	492	482	35	約520g
MS-SFCH-28	590	580	575	572	562	35	約600g
MS-SFCH-32	670	660	655	652	642	35	約700g

薄型光幕傳感器Type2新登場!
施工簡單&節省配線

※1 機械·EMC指定適用

※2 認證獲得

※3 NRTL認證

特點

裝備大型應用指示燈

通過外部輸入靈活地用于各種應用，裝備了大型應用指示燈。

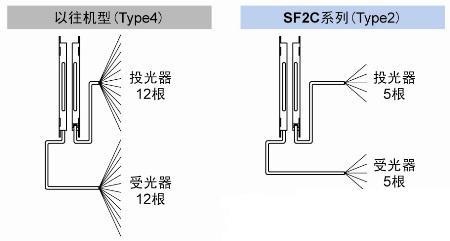

大幅節省配線工時

投·受光器各5根，即可完成光幕傳感器的配線。配線工
時與區域傳感器相媲美，可簡單地采取安全對策。

(注1):備有控制單元SF-C13或安全繼電器等，有必要構建符合客戶要求的控制等級的安全電路。

簡單對準光軸

檢測距離3m時，實現了投光部的有效開口角±5°以下。
與Type4光幕傳感器(有效開口角±2.5°以下)相比，光軸對準變得更加簡單，安裝更加輕松。

輕量！

與以往的鋁殼型相比，樹脂機身的SF4C/SF2C系列實現了約45%的輕量化^※。可減輕裝置安裝面的負擔，減輕裝置搬運和海外出口時的整體重量。
※線纜部分除外

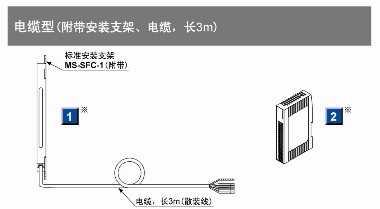

備有連接電纜和安裝支架

SF2C系列全機種連接電纜為抽拔型(3m)。
還附帶有標準安裝支架(MS-SFC-1)。

保護構造IP67

利用新工藝，使如此小型的樹脂機身實現IP67(IEC)保護構造。

種類

光幕產品構成(推薦)

※ SF2C系列未裝備外部設備監控功能。

※ 需要利用控制單元SF-C13(推薦)或安全繼電器等，構建客戶要求的控制等級的安全電路。

[1] 光幕傳感器(Type2)

Hand型最小檢測物體ø25mm(光軸20mm間距)

形狀	檢測距離(注1) (有效距離)	型號(注2)		光軸數	檢測幅度 (防護高度)
形狀	檢測距離(注1) (有效距離)	PNP輸出型	NPN輸出型	光軸數	檢測幅度 (防護高度)
	0.1～3m	SF2C-H8-P	SF2C-H8-N	8	160mm
		SF2C-H12-P	SF2C-H12-N	12	240mm
		SF2C-H16-P	SF2C-H16-N	16	320mm
		SF2C-H20-P	SF2C-H20-N	20	400mm
		SF2C-H24-P	SF2C-H24-N	24	480mm
		SF2C-H28-P	SF2C-H28-N	28	560mm
		SF2C-H32-P	SF2C-H32-N	32	640mm

(注1): 檢測距離是投光器和受光器之間的可設定范圍。

(注2): 產品的銘牌上所標記的型號帶"E"符號的機型為投光器，帶"D"符號的機型為受光器。

維護部件(光幕傳感器中附帶)

品名	型號	內容
標準安裝支架	MS-SFC-1	用1個M5內六角螺栓將光幕傳感器安裝在背面方向。支架的安裝方向可以選擇上下方向和左右方向(無死角安裝)。(投光器和受光器用4個1套)
測試桿ø25	SF4C-TR25	日常檢查用最小檢測物體(ø25mm)
