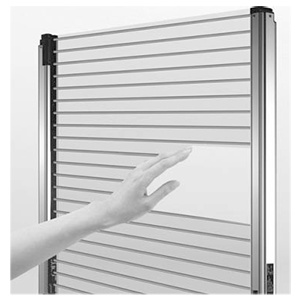

個別規格 [SF2B-H□ Hand型]
種類 最小檢測物體φ27mm(20mm間距) 型號 NPN輸出 SF2B-H8-N SF2B-H12-N SF2B-H16-N SF2B-H20-N SF2B-H24-N SF2B-H28-N PNP輸出 SF2B-H8-P SF2B-H12-P SF2B-H16-P SF2B-H20-P SF2B-H24-P SF2B-H28-P 光軸數 8 12 16 20 24 28 光軸間距 20mm 檢測高度(防護高度) 168mm 232mm 312mm 392mm 472mm 552mm 消耗電流 投光器：40mA以下受光器：50mA以下 投光器：40mA以下受光器：60mA以下 投光器：50mA以下受光器：70mA以下 重量(投?受光器合計) 本體重量：約170g 本體重量：約280g 本體重量：約400g 本體重量：約510g 本體重量：約610g 本體重量：約720g
種類 最小檢測物體φ27mm(20mm間距) 型號 NPN輸出 SF2B-H32-N SF2B-H36-N SF2B-H40-N SF2B-H48-N SF2B-H56-N SF2B-H64-N PNP輸出 SF2B-H32-P SF2B-H36-P SF2B-H40-P SF2B-H48-P SF2B-H56-P SF2B-H64-P 光軸數 32 36 40 48 56 64 光軸間距 20mm 檢測高度(防護高度) 632mm 712mm 792mm 952mm 1,112mm 1,272mm 消耗電流 投光器：50mA以下受光器：80mA以下 投光器：60mA以下受光器：90mA以下 投光器：65mA以下受光器：110mA以下 重量(投?受光器合計)本體重量：約830g 本體重量：約930g 本體重量：約1,000g 本體重量：約1,300g 本體重量：約1,500g 本體重量：約1,700g
種類最小檢測物體φ27mm(20mm間距) 型號 NPN輸出 SF2B-H72-N SF2B-H80-N SF2B-H88-N SF2B-H96-N PNP輸出 SF2B-H72-P SF2B-H80-P SF2B-H88-P SF2B-H96-P 光軸數 72 80 88 96 光軸間距 20mm 檢測高度(防護高度) 1,432mm 1,592mm 1,752mm 1,912mm 消耗電流 投光器：70mA以下受光器：130mA以下 投光器：80mA以下受光器：150mA以下 重量(投?受光器合計) 本體重量：約1,900g 本體重量：約2,100g 本體重量：約2,300g 本體重量：約2,500g (注1)：無指定時的測量條件為使用環境溫度＝+20℃。

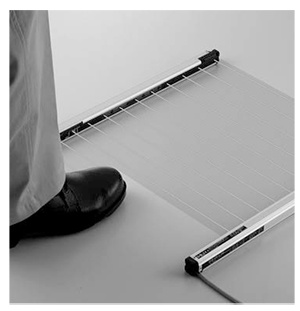

個別規格 [SF2B-A□ Arm/Foot型]
種類 最小檢測物體φ47mm(40mm間距) 型號 NPN輸出 SF2B-A4-N SF2B-A6-N SF2B-A8-N SF2B-A10-N SF2B-A12-N SF2B-A14-N PNP輸出 SF2B-A4-P SF2B-A6-P SF2B-A8-P SF2B-A10-P SF2B-A12-P SF2B-A14-P 光軸數 4 6 8 10 12 14 光軸間距 40mm 檢測高度(防護高度) 168mm 232mm 312mm 392mm 472mm 552mm 消耗電流 投光器：35mA以下受光器：45mA以下 投光器：35mA以下受光器：50mA以下 投光器：40mA以下受光器：55mA以下重量(投?受光器合計)本體重量：約170g 本體重量：約2800g 本體重量：約400g 本體重量：約510g 本體重量：約610g 本體重量：約720g -
尺寸圖
單位mm
SF2B-□ SF2B-□SL
光幕傳感器
安裝支架安裝圖
下圖所示為安裝了標準安裝支架MS-SF2B-1(另售)與中間支撐支架MS-SF2B-2(光幕傳感器里附帶)后的狀態。
背面安裝

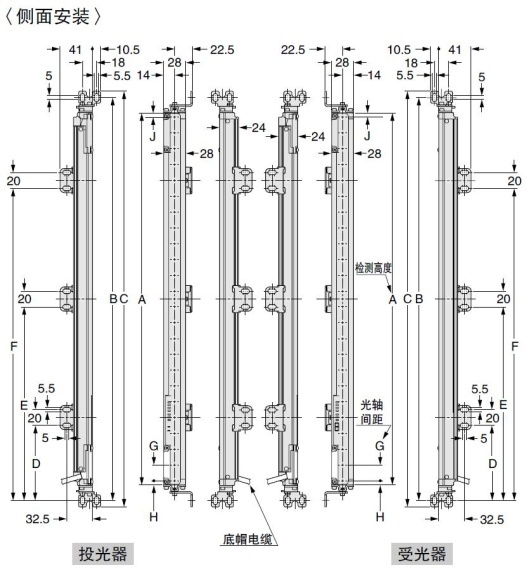

側面安裝
(注1)：傳感器附帶中間支撐支架MS-SF2B-2。附帶的個數因產品而異。
(注2)：SF2B-H8(SL)(-□)和SF2B-A4(SL)(-□)上沒有配備端帽(串聯連接用連接器)。
型號 A B C D E F SF2B-H8(SL)(-□) SF2B-A4(SL)(-□) 168 207 223 - - - SF2B-H12(SL)(-□) SF2B-A6(SL)(-□) 232 270 286 - - - SF2B-H16(SL)(-□) SF2B-A8(SL)(-□) - - - - - - -
Type2安全解決方案
※1 機械·EMC指定
※2 Listing認證
※3 可對應控制范圍2
特點
■版本升級的通知
從2009年1月生產的部分起，版本變更為2.0。
保護構造：IP65<舊> → IP65/IP67(IEC、JIS)<新>
關于版本情報請確認產品的標牌。

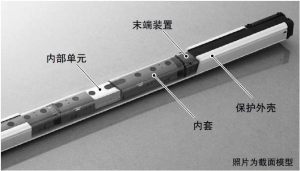

采用減少接縫的無縫結構，達到保護構造IP67※
光幕傳感器SF2B系列通過筒狀內套保護內部單元。盡可能消除了單元和透鏡面等部位的縫隙(接縫)，使油霧和粉塵等無法侵入。
※版本2.0以上 備有檢測高度168mm～1,912mm的豐富調節范圍根據最小檢測物體的大小不同，備有2種類型。最小檢測物體?27mm(光軸間距20mm) 最小檢測物體?47mm(光軸間距40mm)

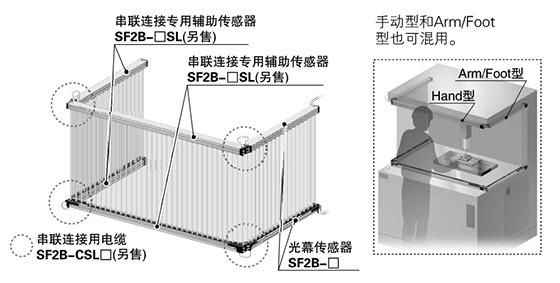

最多可串聯連接3套
光幕傳感器上連接串聯連接專用輔助傳感器(另售)時，最多可串聯連接3套(光軸總數最多為128個。但SF2B-A□連接2套時為96個光軸，連接3套時為64個光軸)。
光幕傳感器和串聯連接專用輔助傳感器(另售)是不同型號。串聯連接時，請務必使用另售的串聯連接專用輔助傳感器和串聯連接用電纜。 SF2B-H8-□及SF2B-A4-□無法串聯連接。

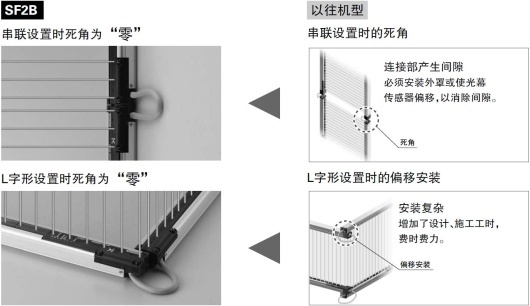

死角為“零”
本體長度＝檢測高度，因此可高效安裝。
實現無死角的檢測區域。串聯連接時，光幕傳感器之間的接縫處，不會因死角而產生危險的開口部。可構建更簡單且緊湊的裝置。
(注1)：SF2B-H8-□及SF2B-A4-□無法串聯連接
無需防干擾電線即可減少相互干擾
自動轉換光幕傳感器的掃描時間，減少相互干擾。
減少干擾光引起的誤動作
采用雙重掃描方式※、重試處理等神創新功能，可以降低外圍設備帶來的瞬間干擾光的影響。
※日本已取得使用新案
故障內容一目了然！配備數字式故障指示燈
經常檢查光幕傳感器電纜的誤配線、斷線、短路及內部電路異常或異常入光等故障。萬一發生問題時，也能通過數字指示告知故障內容。發生故障及維護時，通過電話等即可順利進行技術支持。

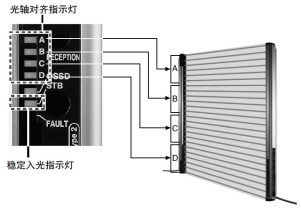

一眼就可確認入光位置的光軸對齊指示燈
光軸對齊指示燈將光幕傳感器的光軸分成4等分顯示。光軸對齊的部分依次亮紅燈，如果所有光軸都入光則所有的LED均亮綠燈。再加上入光量有足夠余量時亮起的入光指示燈(STB.)，可更穩定地進行設置。
※使用互換電纜SF2B-CB05-B時不可使用投光器的光軸對齊指示燈。
備有以往光幕傳感器的互換電纜和互換安裝支架
直接使用現有的安裝孔和連接電纜，即可將光幕傳感器SF2-A/SF2-N系列(停產產品)及區域傳感器NA40系列、SF1-N系列(停產產品)替換為SF2B系列。

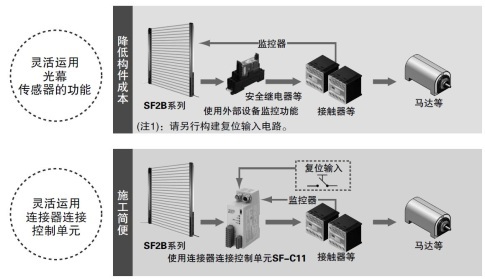

可選擇的安全電路
光幕傳感器本體上內置外部設備的監控功能(繼電器熔敷監視等)。對于未使用安全繼電器單元的光幕傳感器，有助于在其周邊構建安全電路，從而降低構件成本、減小控制柜體積。此外，由于使用連接器連接控制單元，也可選擇簡單構建、簡單施工安全電路的方法。
安全繼電器推薦商品指南
●安全繼電器
Panasonic(株)生產在新窗口中打開
?SF繼電器窄長型
SFS3-L-DC24V（AG1S132）
SFS4-L-DC24V（AG1S142）
?DIN端子臺
SFS4-SFD（AG1S847）［4極用］
SFS6-SFD（AG1S867）［6極用］
關于推薦品的詳細情況，敬請聯系我們新窗口打開

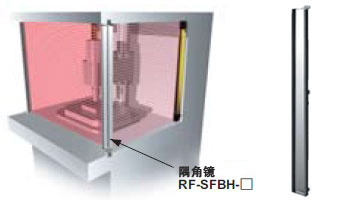

通過使用隅角鏡，大幅削減成本
使用1面隅角鏡可省下1套光幕傳感器和外圍安全電路。可以大幅降低成本、節省配線。控制類別也不會發生變化。
要將光幕傳感器設置L字形，U字形需要2套或3套光幕傳感器，但若用隅角鏡反射光，1套光幕傳感器也能設置L字形、U字形光幕傳感器。 -
種類

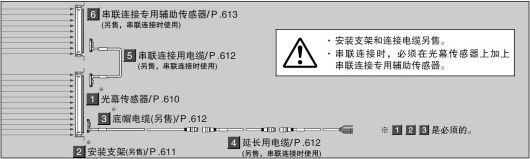

商品構成
【1】光幕傳感器
光幕傳感器本體不附帶安裝支架和底帽電纜，請另行訂購。
Hand型 最小檢測物體?27mm(光軸20mm間距)
形狀 檢測距離 型號 光軸數 檢測高度(防護高度) NPN輸出型 PNP輸出型
0.2～13m(使用互換電纜SF2B-CB05-B時：0.2～5m) SF2B-H8-N(注2) SF2B-H8-P(注2) 8 168 SF2B-H12-N SF2B-H12-P 12 232 SF2B-H16-N SF2B-H16-P 16 312 - - - -
