光幕傳感器[Type4 PLe SIL3] SF4B Ver.2 Panasonic(松下電工)

類別:

松下光幕傳感器/安全設備

詢價

產品描述
尺寸
特性
接線圖

商品名稱: 光幕傳感器[Type4 PLe SIL3] SF4B Ver.2 Panasonic(松下電工)
計費重量: 10

光幕傳感器個別規格 SF4B-F□

種類	最小檢測物體φ14mm型(10mm間距)
型號	SF4B-F23□	SF4B-F31□	SF4B-F39□	SF4B-F47□	SF4B-F55□	SF4B-F63□
光軸數	23	31	39	47	55	63
檢測高度(防護高度)(注2)	230mm	310mm	390mm	470mm	550mm	630mm
SF4B-F□-01用作國內沖壓設備?切斷機使用時	220mm	300mm	380mm	460mm	540mm	620mm
消耗電流	投光器：80mA以下、受光器：120mA以下			投光器：100mA以下、受光器：160mA以下
PFHd	2.56×10^-9	2.96×10^-9	3.36×10^-9	3.75×10^-9	4.15×10^-9	4.55×10^-9
MTTFd	100年以上
重量(投?受光器合計)	本體重量：約510g	本體重量：約660g	本體重量：約810g	本體重量：約960g	本體重量：約1,110g	本體重量：約1,260g

種類	最小檢測物體φ14mm型(10mm間距)
型號	SF4B-F71□	SF4B-F79□	SF4B-F95□	SF4B-F111□	SF4B-F127□
光軸數	71	79	95	111	127
檢測高度(防護高度)(注2)	710mm	790mm	950mm	1110mm	1270mm
SF4B-F□-01用作國內沖壓設備?切斷機使用時	700mm	780mm	940mm	1100mm	1260mm
消耗電流	投光器：100mA以下、受光器：160mA以下	投光器：115mA以下、受光器：190mA以下		投光器：135mA以下、受光器：230mA以下
PFHd	2.56×10^-9	2.96×10^-9	3.36×10^-9	3.75×10^-9	4.15×10^-9
MTTFd	100年以上
重量(投?受光器合計)	本體重量：約510g	本體重量：約660g	本體重量：約810g	本體重量：約960g	本體重量：約1,110g

(注1)：無指定時的測量條件為使用環境溫度＝+20℃。

(注2)：SF4B-F□-01〈V2〉用作日本國內沖壓設備、切斷機(切紙機)的安全裝置時，檢測高度為本裝置的第1光軸的中心到最后一個光軸的中心的距離。

種類	最小檢測物體φ25mm型(20mm間距)
型號	SF4B-F12□	SF4B-F16□	SF4B-F20□	SF4B-F24□	SF4B-F28□	SF4B-F32□
光軸數	12	16	20	24	28	32
檢測高度(防護高度)(注2)	230mm	310mm	390mm	470mm	550mm	630mm
SF4B-F□-01用作國內沖壓設備?切斷機使用時	220mm	300mm	380mm	460mm	540mm	620mm
消耗電流	投光器：70mA以下、受光器：95mA以下			投光器：80mA以下、受光器：115mA以下
PFHd	2.01×10^-9	2.21×10^-9	2.41×10^-9	2.61×10^-9	2.81×10^-9	3.01×10^-9
MTTFd	100年以上
重量(投?受光器合計)	本體重量：約510g	本體重量：約660g	本體重量：約810g	本體重量：約960g	本體重量：約1,110g	本體重量：約1,260g

種類	最小檢測物體φ25mm型(20mm間距)
型號	SF4B-F36□	SF4B-F40□	SF4B-F48□	SF4B-F56□	SF4B-F64□
光軸數	36	40	48	56	64
檢測高度(防護高度)(注2)	710mm	790mm	950mm	1110mm	1270mm
SF4B-F□-01用作國內沖壓設備?切斷機使用時	700mm	780mm	940mm	1100mm	1260mm
消耗電流	投光器：80mA以下、受光器：115mA以下	投光器：90mA以下、受光器：140mA以下		投光器：100mA以下、受光器：160mA以下
PFHd	3.21×10^-9	3.41×10^-9	3.80×10^-9	4.20×10^-9	4.60×10^-9
MTTFd	100年以上
重量(投?受光器合計)	本體重量：約1，420g	本體重量：約1，570g	本體重量：約1，870g	本體重量：約2，170g	本體重量：約2，740g

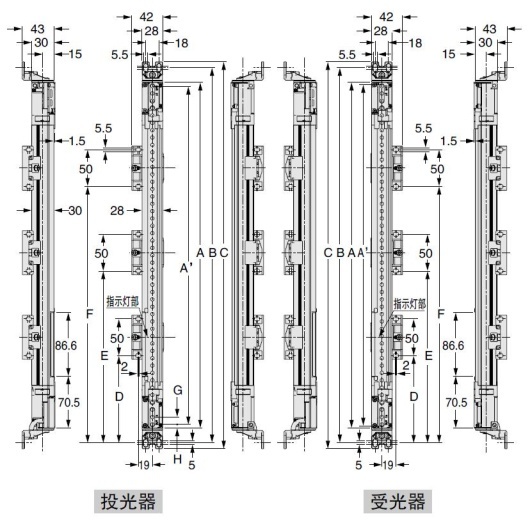

尺寸圖

單位mm

SF4B-□

光幕傳感器

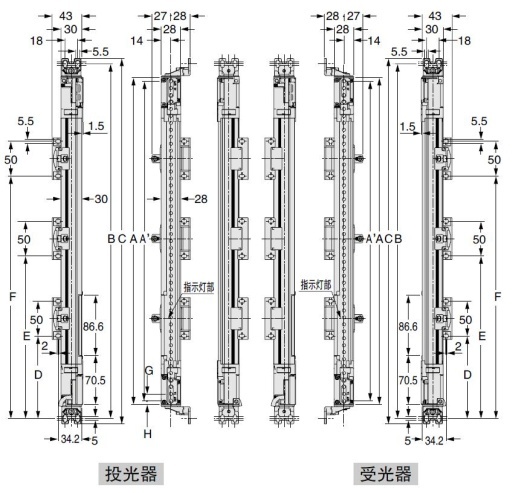

安裝支架安裝圖

下圖所示為安裝了標準安裝支架MS-SFB-1(另售)與中間支撐支架后的狀態。

<背面安裝>

<側面安裝>

型號			檢測高度（本體長度）			安裝間距	全長	中間支撐支架安裝間距
			A	A'(注1)		B	C	D	E	F
			A	SF4B-F□-01 SF4B-H□-01	SF4B-A□-01	B	C	D	E	F
SF4B-F23□	SF4B-H12□	SF4B-A6□	230	220	200	270	286	-	-	-
SF4B-F31□	SF4B-H16□	SF4B-A8□	310	300	280	350	366	-	-	-
SF4B-F39□	SF4B-H20□	SF4B-A10□	390	380	360	430	446	-	-	-
SF4B-F47□	SF4B-H24□	SF4B-A12□	470	460	440	510	526	-	-	-
SF4B-F55□	SF4B-H28□	SF4B-A14□	550	540	520	590	606	-	-	-
SF4B-F63□	SF4B-H32□	SF4B-A16□	630	620	600	670	686	-	-	-
SF4B-F71□	SF4B-H36□	SF4B-A18□	710	700	680	750	766	-	-	-
SF4B-F79□	SF4B-H40□	SF4B-A20□	790	780	760	830	846	390	-	-
SF4B-F95□	SF4B-H48□	SF4B-A24□	950	940	920	990	1,006	470	-	-
SF4B-F111□	SF4B-H56□	SF4B-A28□	1,110	1,100	1,080	1,150	1,166	550	-	-
SF4B-F127□	SF4B-H64□	SF4B-A32□	1,270	1,260	1,240	1,310	1,326	418	842	-
-	SF4B-H72□	SF4B-A36□	1,430	1,420	1,400	1,470	1,486	472	948	-
-	SF4B-H80□	SF4B-A40□	1,590	1,580	1,560	1,630	1,646	525	1,055	-
-	SF4B-H88□	SF4B-A44□	1,750	1,740	1,720	1,790	1,806	433	870	1,380
-	SF4B-H96□	SF4B-A48□	1,910	1,900	1,880	1,950	1,966	473	950	1,428

(注1): SF4B-□-01

用作日本國內沖壓設備、切斷機(切紙機)的安全裝置時，檢測高度(A’)為本裝置的第 1光軸的中心到最后一個光軸的中心的距離。

型號	光軸間距	第1光軸位置
型號	G	H

保護構造IP67

版本升級后，耐環境性能提升

日本厚生勞動省型號鑒定合格品沖壓設備、切斷機(切紙機)適用(SF4B-□-01)。

※1 機械·EMC指定適用

※2 認證獲得

※3 Listing認證

※4 符合4584-2007(SF4B-□-03除外)

※5 沖壓設備、切斷機(切紙機)適用(僅限SF4B-□-01) 合格號：TA363

※6 取得認證(僅限SF4B-□)

※7 (僅限SF4B-□-03)

特點

■光幕傳感器SF4B系列 Ver.2變更的通知

下面項目以外的規格和標準價格沒有變更。

[保護結構]：

IP65、IP67(IEC)(以前僅限 IP65)

[形狀]：

采用了無縫結構，提高了耐環境性能，在外觀等方面沒有變化，

安裝等使用上沒有變更。

[型號]：

型號末尾加上〈V2〉。

(例)SF4B-F23變成"SF4B-F23〈V2〉"

SF4B-F23-01變成"SF4B-F23-01〈V2〉"

■為了能夠安全地使用

在使用光幕傳感器的時候，為了確保系統全體的安全性，請滿足以下要求的控制系統構成。

>>關于光幕傳感器使用上的注意事項

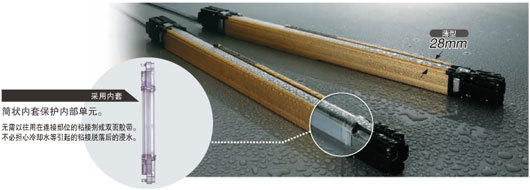

提高耐環境性能，使用更方便 [新結構]

盡可能消除接縫的無縫結構是神視的新研發成果。

筒狀內套保護內部單元。

盡可能消除了單元和透鏡面等部位的縫隙(接縫)，使油霧和粉塵等無法侵入，提高了耐環境性能。

SF4B系列Ver.2已完成基于IEC/JIS標準的IP65、IP67試驗。

IEC／JIS

內容

IP65

從任何方向直接噴水都沒有害影響。

IP67

在特定條件下浸入水中也無滲透。

種類

SF4B-□-01〈V2〉用作日本沖壓設備、切斷機(切紙機)的安全裝置時(若不是則參閱上述內容)

【1】光幕傳感器

光幕傳感器本體不附帶安裝支架和底帽電纜。請務必購買另售的專用安裝支架和底帽電纜。

Finger型　最小檢測物體?14mm(10mm間距)

形狀	檢測距離(注1)(有效距離)	型號(注2)		光軸數	檢測高度(注3)(防護高度)
形狀	檢測距離(注1)(有效距離)	-	適用于日本沖壓設備、切斷機 SFB-HC無效	光軸數	-	SF4B-□-01用作日本沖壓設備、切斷機時
	0.3～7m	SF4B-F23	SF4B-F23-01	23	230mm	220mm
		SF4B-F31	SF4B-F31-01	31	310mm	300mm
		SF4B-F39	SF4B-F39-01	39	390mm	380mm
		SF4B-F47	SF4B-F47-01	47	470mm	460mm
		SF4B-F55	SF4B-F55-01	55	550mm	540mm
		SF4B-F63	SF4B-F63-01	63	630mm	620mm
		SF4B-F71	SF4B-F71-01	71	710mm	700mm
		SF4B-F79	SF4B-F79-01	79	790mm	780mm
		SF4B-F95	SF4B-F95-01	95	950mm	940mm
		SF4B-F111	SF4B-F111-01	111	1,110mm	1,100mm
		SF4B-F127	SF4B-F127-01	127	1,270mm	1,260mm

Hand型　最小檢測物體?25mm(20mm間距)

形狀	檢測距離(注1)(有效距離)	型號(注2)		光軸數	檢測高度(注3)(防護高度)
形狀	檢測距離(注1)(有效距離)	-	適用于日本沖壓設備、切斷機 SFB-HC無效	光軸數	-	SF4B-□-01用作日本沖壓設備、切斷機時
	0.3～9m	SF4B-F12	SF4B-F12-01	12	230mm	220mm
		SF4B-F16	SF4B-F16-01	16	310mm	300mm
		SF4B-F20	SF4B-F20-01	20	390mm	380mm
		SF4B-F24	SF4B-F24-01	24	470mm	460mm
		SF4B-F28	SF4B-F28-01	28	550mm	540mm
		SF4B-F32	SF4B-F32-01	32	630mm	620mm
		SF4B-F36	SF4B-F36-01	36	710mm	700mm
		SF4B-F40	SF4B-F40-01	40	790mm	780mm
		SF4B-F48	SF4B-F48-01	48	950mm	940mm
		SF4B-F56	SF4B-F56-01	56	1,110mm	1,100mm
		SF4B-F64	SF4B-F64-01	64	1,270mm	1,260mm
	0.3～7m	SF4B-H72	SF4B-H72-01	72	1,430mm	1,420mm
		SF4B-H80	SF4B-H80-01	80	1,590mm	1,580mm
		SF4B-H88	SF4B-H88-01	88	1,750mm	1,740mm
		SF4B-H96	SF4B-H96-01	96	1,910mm	1,900mm
