- 產品描述
- 尺寸
- 特性
- 接線圖
-
規格
種類 NPN輸出 PNP輸出 高亮度作業指示燈型 長檢測距離型 高亮度作業指示燈型 長檢測距離型 型號 NA1-PK5 NA1-5 NA1-PK5-PN NA1-5-PN 檢測高度 100mm 檢測距離(注2) 0.1?1.2m(當設定SHORT時為0.05～0.5m) 0.2?3m(當設定SHORT時為0.05～1m) 0.1?1.2m(當設定SHORT時為0.05～0.5m) 0.2?3m(當設定SHORT時為0.05～1m) 光軸間距 25mm 光軸數 5 檢測物體 φ35mm以上的不透明體(完全遮光物體) 電源電壓 12～24V DC±10％ 脈動P-P10％以下 消耗電量(注3) 投光器：0.5W以下、受光器：0.8W以下 投光器：0.6W以下、受光器：0.9W以下 輸出 NPN開路集電極晶體管
?最大流入電流：100mA
?外加電壓：30V DC以下(輸出和0V之間)
?剩余電壓： 1V以下(流入電流為100mA時)
0.4V以下(流入電流為16mA時)PNP開路集電極晶體管
?最大源電流：100mA
?外加電壓：30V DC以下(輸出和+V之間)
?剩余電壓：1V以下(源電流為100mA時)
0.4V以下(源電流為16mA時)輸出動作 1個以上光軸遮光時ON或OFF/2個以上光軸遮光時ON或OFF，可由切換開關選擇 短路保護 配備 反應時間 10ms以下(當使用防干擾功能時，入光時：30ms以下，遮光時：13ms以下) 指
示
燈投光器 電源指示燈：綠色LED(通電時亮起)
作業指示燈：橙色LED(作業指示燈輸入低時亮起或閃爍，由切換開關選擇亮起形式)電源指示燈：綠色LED(通電時亮起)
作業指示燈：橙色LED(作業指示燈輸入高時亮起或閃爍，由切換開關選擇亮起形式)受光器 工作狀態指示燈： 紅色LED(1個以上光軸遮光時亮起，當2個以上光軸在2光軸干擾模式下遮光時亮起)
穩定入光指示燈：綠色LED(穩定接受到所有光軸時亮起)
作業指示燈：橙色LED(作業指示燈輸入低時亮起或閃爍，由切換開關選擇亮起形式)工作狀態指示燈： 紅色LED(1個以上光軸遮光時亮起，當2個以上光軸在2光軸干擾模式下遮光時亮起)
穩定入光指示燈：綠色LED(穩定接受到所有光軸時亮起)
作業指示燈：橙色LED(作業指示燈輸入高時亮起或閃爍，由切換開關選擇亮起形式)防干擾功能 配備 環
境
性
能保護構造 IP62(IEC)、防滴型(JIS) 使用環境溫度 －10～＋55℃(注意不可結露、結冰)，存儲時：－20～＋70℃ 使用環境濕度 35～85％RH，存儲時：35～85％RH 使用環境照明度 白熾燈：受光面照明度3,000lx以下 耐電壓 AC1,000V 1分鐘 所有電源連接端子與外殼之間 絕緣電阻 所有電源連接端子與外殼之間，20MΩ以上，基于DC250V的高阻表 耐振動 頻率10～150Hz 雙振幅0.75mm X,Y和Z方向各2小時 耐沖擊 加速度490m/s2(約50G) X,Y和Z方向各3次 投光元件 紅外線LED(投光波峰波長：950nm、同步光束掃描方式) 材質 外殼：耐熱ABS，透鏡：丙烯，顯示罩：丙烯 電纜 0.3mm2 4芯(投光器：3芯)耐油橡皮電纜，長2m 電纜延長 0.3mm2以上的電纜時，投光器和受光器的全長均可延長至100m 重量 本體重量：投光器 約80g(受光器 約85g)
包裝重量：約270g包裝重量：約270g 本體重量：投光器 約80g(受光器 約85g)
包裝重量：約270g本體重量：投光器 約70g(受光器 約80g)
包裝重量：約270g
(注1)： 無指定時的測量條件為使用環境溫度＝+23℃。

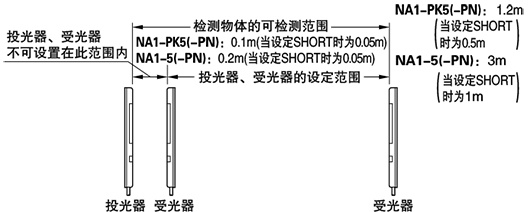

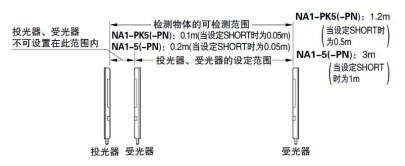

(注2)： 檢測距離是在投光器和受光器之間可設定的范圍。檢測物體的可檢測范圍、NA1-PK5(-PN)：0.1m(當設定SHORT時為0.05m),NA1-5(-PN)：0.2m(當設定SHORT時為0.05m)
(注3)： 根據以下公式獲得消耗電流。
消耗電流＝消耗電量÷電源電壓
(例) 電源電壓為12V時，投光器的消耗電流為：
0.5W÷12V≈0.042A＝42mA
-

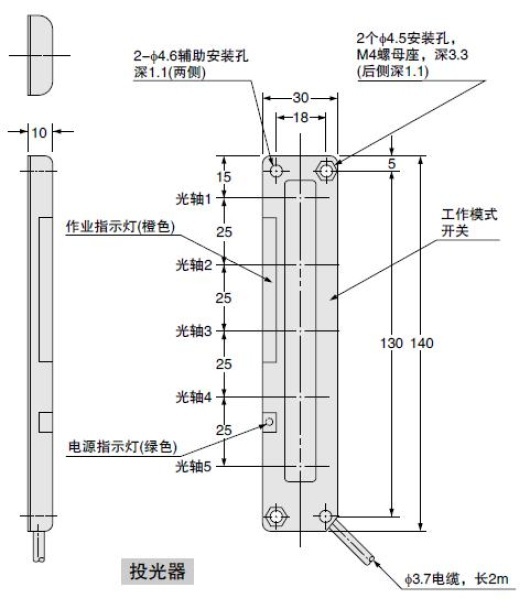

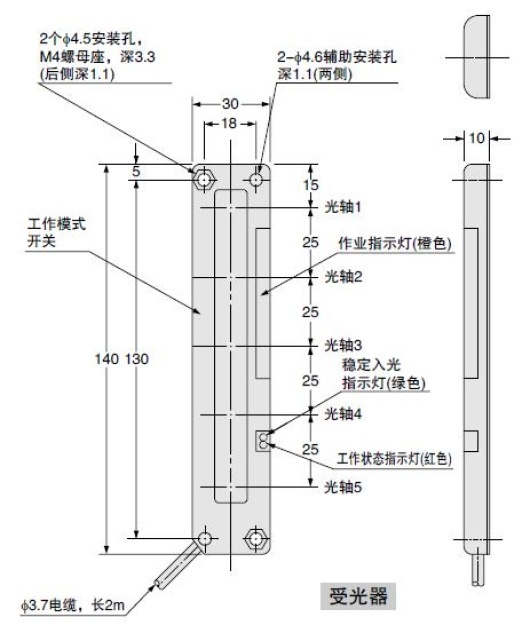

尺寸圖
- 單位mm
NA1-PK5(-PN)
NA1-5(-PN)傳感器

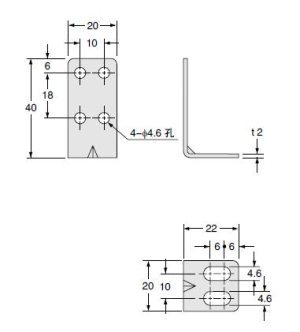

MS-NA1-1
傳感器安裝支架(另售)
材質： SPCC(光澤鍍鋅)
4個支架為一套
[附帶4個帶墊圈的M4螺絲(長15mm)，8個螺母，4個掛鉤，4個墊片和8個帶墊圈的M4螺絲(長18mm)。帶墊圈的M4螺絲(長18mm)不用于NA1-PK5/5系列。]

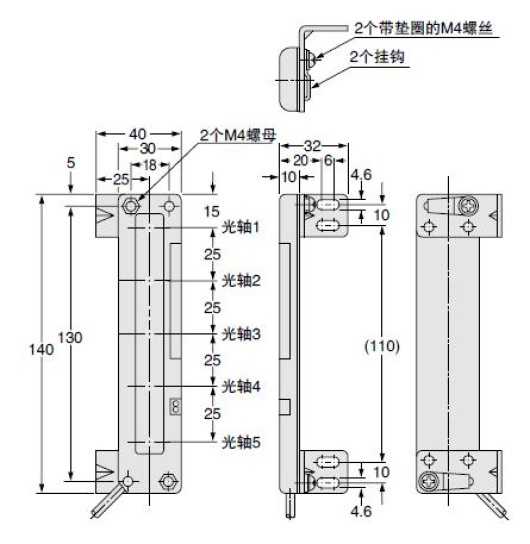

安裝圖

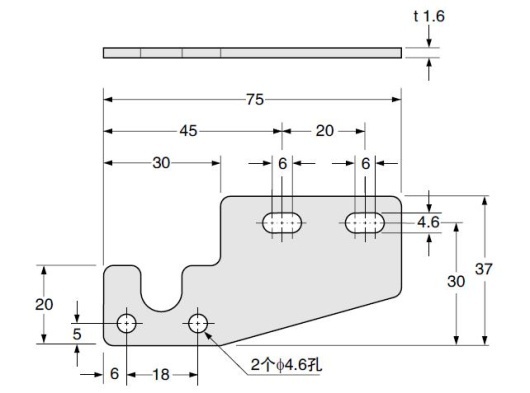

MS-NA2-1
傳感器安裝支架(另售)
材質： SPCC(光澤鍍鋅)
4個支架為一套
[附帶4個帶墊圈的M4螺絲(長15mm)，8個螺母，4個掛鉤，4個墊片和8個帶墊圈的M4螺絲(長18mm)。]

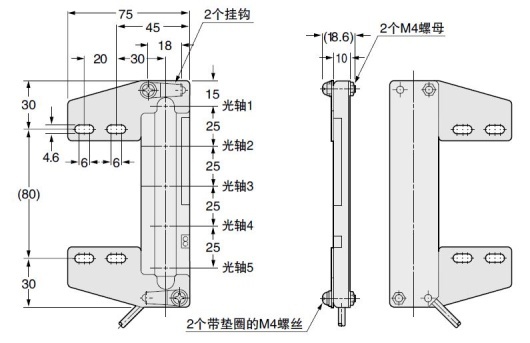

安裝圖
受光器安裝圖

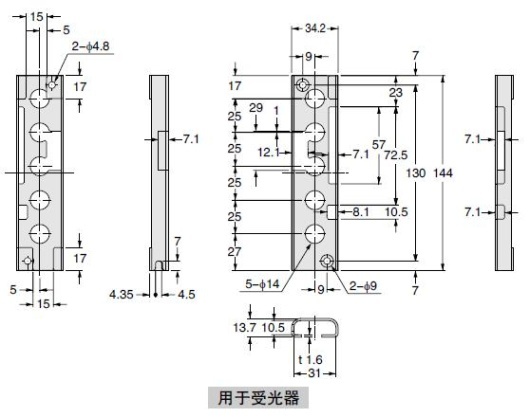

MS-NA3
MS-NA3-BK傳感器保護支架(另售)
傳感器保護支架(另售)
材質：SPCC(MS-NA3：鍍鉻、MS-NA3-BK：黑色鉻酸鹽)
2個支架為一套
[附帶4個帶墊圈的M4螺絲(長15mm)和4個螺母]
-
間距25mm，連纖細的手也可以檢測到。
※1 EMC指定適用
※2 Recognition認證

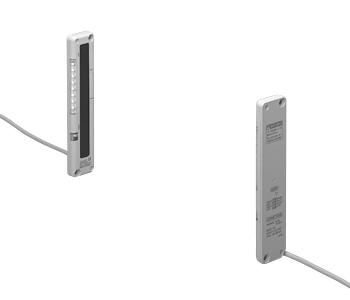

特點

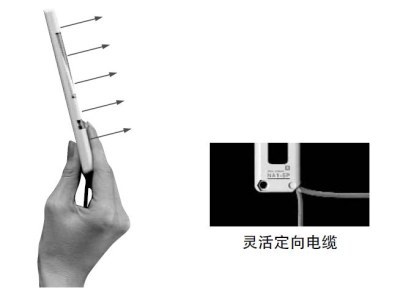

10mm厚：原有型號的1/2
省空間，薄型設計不妨礙檢選作業。
清晰可見的作業指示燈
投光器和受光器都裝備有55mm寬的大型作業指示燈。此傳感器用于檢選非常理想。在NA1-PK5中，我們使用了8個橙色LED指示燈，大大提高了可見度。
可同時安裝2組傳感器
將兩個傳感器設為不同的投光頻率以防止相互干擾。同時使用兩個傳感器可進行更廣區域的檢測。
長檢測距離：3m[NA1-5]
3m的長檢測距離足夠確認至部件架的路徑。

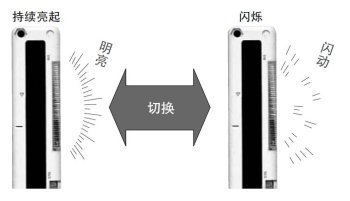

亮起動作可選
用于檢選時，作業指示燈的亮起動作可選擇“亮起”或“閃爍”。

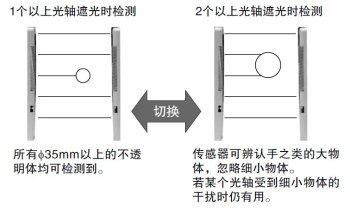

檢測動作可選
可選擇1個以上光軸遮光時檢測和2個以上光軸遮光時檢測，以根據用途區分使用。
-
種類
種類 形狀 檢測距離(注1) 型號(注2) 輸出 高亮度作業指示燈型
0.1～1.2m(當設定SHORT時為0.05～0.5m)NA1-PK5 NPN開路集電極晶體管 NA1-PK5-PN PNP開路集電極晶體管 長距離檢測型 0.2～3m(當設定SHORT時為0.05～1m)NA1-5 NPN開路集電極晶體管 NA1-5-PN PNP開路集電極晶體管 (注1)：檢測距離是在投光器和受光器之間可設定的范圍。
(注2)：產品的銘牌上所標記的型號帶"P"符號的機型為投光器，帶"D"符號的機型為受光器。
（例）NA1-PK5的投光器：NA1-PK5P、NA1-PK5的受光器：NA1-PK5D
5m電纜長度型
NA1-5中備有5m電纜長度型(標準長度為2m)。
型號： NA1-5-C5中繼連接器型
所有機型均備有中繼連接器型(標準：電纜型)。請在型號末尾加注“-J”進行訂購。另外，請另行購買連接電纜。
(例)NA1-PK5-PN的中繼連接器型為 NA1-PK5-PN-J
?連接電纜(需2根電纜。)S-LINK直連型檢選傳感器
可與傳感器和省配線連接系統S-LINK直接連接后使用。
型號 內容 SL-N15 檢測距離0.2～3m(當設定SHORT時為0.05~1m)光軸間距：25mm檢測高度：100mm檢測物體：?35mm以上的不透明體可與信號傳送線直接連接的5光軸檢選傳感器。投光器、受光器上配備高亮度的橙色LED作業指示燈，最適用于檢選確認。
