- 產品描述
- 尺寸
- 特性
- 接線圖
-
規格
光軸數 8光軸 12光軸 16光軸 型號 NPN輸出 NA2-N8 NA2-N12 NA2-N16 PNP輸出 NA2-N8-PN NA2-N12-PN NA2-N16-PN 檢測高度 140mm 220mm 300mm 檢測距離 5m 光軸間距 20mm 檢測物體 φ30mm以上不透明體(完全遮光物體) 電源電壓 12～24V DC±10％ 脈動P-P10％以下 消
耗
電
量
(注2)投
光
器作業指示燈ON 0.7W以下 0.8W以下 0.9W以下 作業指示燈OFF 0.6W以下 0.7W以下 0.8W以下 受
光
器作業指示燈ON 0.7W以下 0.8W以下 0.9W以下 作業指示燈OFF 0.6W以下 0.7W以下 0.8W以下 輸出
NPN開路集電極晶體管
?最大流入電流：100mA
?外加電壓：30V DC以下(輸出和0V之間)
?剩余電壓：2V以下(流入電流為100mA時)
1V以下(流入電流為16mA時)
PNP開路集電極晶體管
?最大源電流：100mA
?外加電壓：30V DC以下(輸出和+V之間)
?剩余電壓：2V以下(源電流為100mA時)
1V以下(源電流為16mA時)輸出動作 所有光軸入光時ON(一個或多個光軸遮光時OFF) 短路保護 配備 反應時間 10ms以下(使用防干擾功能時12ms以下) 指
示
燈投光器 投光指示燈： 綠色LED×2(投光時亮起，設定頻率A時1個LED亮起，設定頻率B時2個LED亮起)
作業指示燈： 紅色LED(當使用作業指示燈輸入時，亮起、閃爍或熄滅，由工作模式開關選擇亮起形式)受光器 工作狀態指示燈：紅色LED(一個或多個光軸受干擾時亮起)
穩定入光指示燈：綠色LED(穩定接受到所有光軸時亮起)
作業指示燈： 紅色LED(當使用作業指示燈輸入時，亮起、閃爍或熄滅，由工作模式開關選擇亮起形式)
※當通過輸出的電流過量時，由于短路保護電路的操作，穩定入光指示燈和受光器上的工作狀態指示燈會同時閃爍。防干擾功能 配備 投光停止功能 配備 環
境
性
能保護構造 IP40(IEC) 使用環境溫度 －10～＋55℃(注意不可結露、結冰)，存儲時：-10～＋60℃ 使用環境濕度 35～85％RH，存儲時：35～85％RH 使用環境照明度 白熾燈：受光面照明度3,000lx以下 耐電壓 AC1,000V 1分鐘 所有電源連接端子與外殼之間 絕緣電阻 所有電源連接端子與外殼之間，20MΩ以上，基于DC250V的高阻表 耐振動 頻率10～150Hz 雙振幅0.75mm X,Y和Z方向各2小時 耐沖擊 加速度500m/s2(約50G) X,Y和Z方向各3次 投光元件 紅外線LED(投光波峰波長：950nm、調制式) 材質 外殼：耐熱ABS，前罩：聚酯，顯示罩：丙烯 電纜 0.2mm2 4芯橡皮電纜，長3m 電纜延長 使用0.2mm2以上的電纜時，投光器和受光器的全長均可延長至25m 重量(包括投光器和受光器) 本體重量：約350g
包裝重量：約550g本體重量：約400g
包裝重量：約600g本體重量：約450g
包裝重量：約650g光軸數 20光軸 24光軸 28光軸 型號 NPN輸出 NA2-N20 NA2-N24 NA2-N28 PNP輸出 NA2-N20-PN NA2-N24-PN NA2-N28-PN 檢測高度 380mm 460mm 540mm 檢測距離 5m 光軸間距 20mm 檢測物體 φ30mm以上不透明體(完全遮光物體) 電源電壓 12～24V DC±10％ 脈動P-P10％以下 消
耗
電
量
(注2)投
光
器作業指示燈ON 1.0W以下 1.1W以下 1.2W以下 作業指示燈OFF 0.9W以下 1.0W以下 1.1W以下 受
光
器作業指示燈ON 1.0W以下 1.1W以下 1.2W以下 作業指示燈OFF 0.9W以下 1.0W以下 1.1W以下 輸出
NPN開路集電極晶體管
?最大流入電流：100mA
?外加電壓：30V DC以下(輸出和0V之間)
?剩余電壓：2V以下(流入電流為100mA時)
1V以下(流入電流為16mA時)
PNP開路集電極晶體管
?最大源電流：100mA
?外加電壓：30V DC以下(輸出和+V之間)
?剩余電壓：2V以下(源電流為100mA時)
1V以下(源電流為16mA時)輸出動作 所有光軸入光時ON(一個或多個光軸遮光時OFF) 短路保護 配備 反應時間 10ms以下(使用防干擾功能時12ms以下) 指
示
燈投光器 投光指示燈： 綠色LED×2(投光時亮起，設定頻率A時1個LED亮起，設定頻率B時2個LED亮起)
作業指示燈： 紅色LED(當使用作業指示燈輸入時，亮起、閃爍或熄滅，由工作模式開關選擇亮起形式)受光器 工作狀態指示燈：紅色LED(一個或多個光軸受干擾時亮起)
穩定入光指示燈：綠色LED(穩定接受到所有光軸時亮起)
作業指示燈： 紅色LED(當使用作業指示燈輸入時，亮起、閃爍或熄滅，由工作模式開關選擇亮起形式)
※當通過輸出的電流過量時，由于短路保護電路的操作，穩定入光指示燈和受光器上的工作狀態指示燈會同時閃爍。防干擾功能 配備 投光停止功能 配備 環
境
性
能保護構造 IP40(IEC) 使用環境溫度 －10～＋55℃(注意不可結露、結冰)，存儲時：-10～＋60℃ 使用環境濕度 35～85％RH，存儲時：35～85％RH 使用環境照明度 白熾燈：受光面照明度3,000lx以下 耐電壓 AC1,000V 1分鐘 所有電源連接端子與外殼之間 絕緣電阻 所有電源連接端子與外殼之間，20MΩ以上，基于DC250V的高阻表 耐振動 頻率10～150Hz 雙振幅0.75mm X,Y和Z方向各2小時 耐沖擊 加速度500m/s2(約50G) X,Y和Z方向各3次 投光元件 紅外線LED(投光波峰波長：950nm、調制式) 材質 外殼：耐熱ABS，前罩：聚酯，顯示罩：丙烯 電纜 0.2mm2 4芯橡皮電纜，長3m 電纜延長 使用0.2mm2以上的電纜時，投光器和受光器的全長均可延長至25m 重量(包括投光器和受光器) 本體重量：約500g
包裝重量：約700g本體重量：約570g
包裝重量：約750g本體重量：約650g
包裝重量：約800g(注1)：無指定時的測量條件為使用環境溫度＝+23℃。
(注2)：根據以下公式獲得消耗電流。
消耗電流＝消耗電量÷電源電壓
(例)NA2-N8(作業指示燈亮起時)
電源電壓為12V時，投光器的消耗電流為：
0.7W÷12V≈0.058A＝58mA -

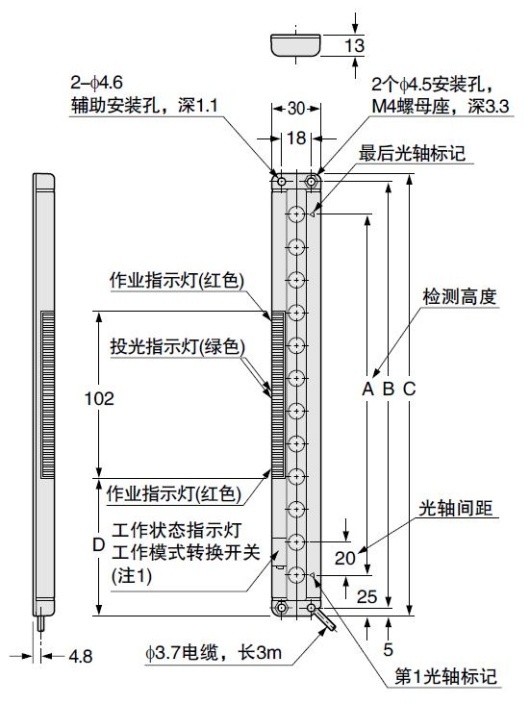

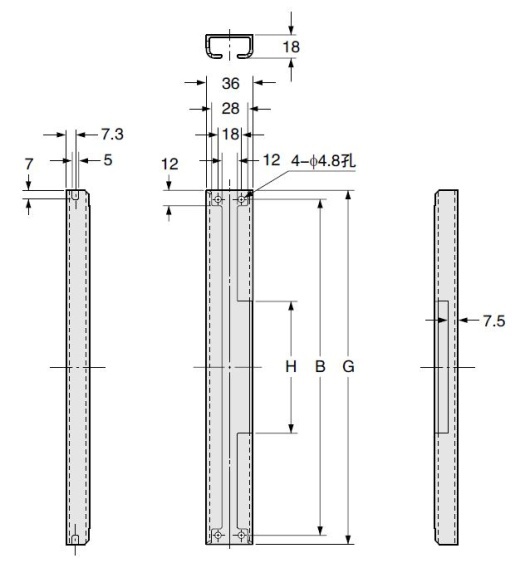

尺寸圖
- 單位mm
NA2-N□
NA2-N□-PN傳感器
(注1)：從正面看，NA2-N8(-PN)安裝在右側。

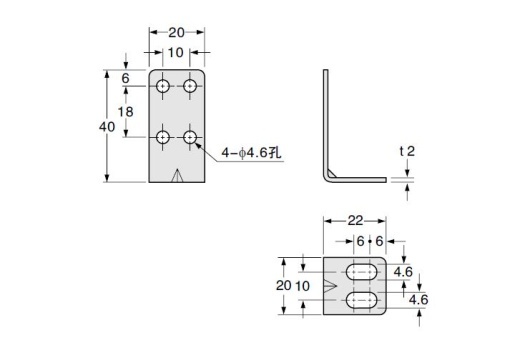

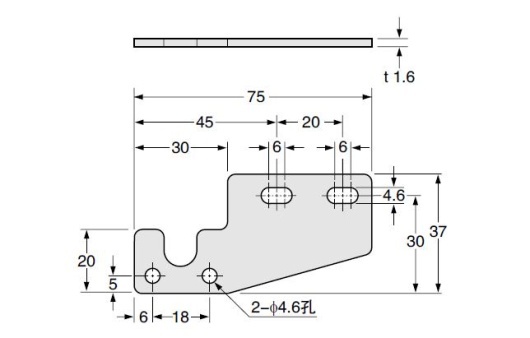

MS-NA1-1
傳感器安裝支架(另售)
材質： SPCC(光澤鍍鋅) 4個支架為一套 [附帶8個帶墊圈的M4螺絲(長18mm)(使用4個帶墊圈的螺絲)，8個螺母，4個掛鉤和4個帶墊圈的M4螺絲(長15mm)，帶墊圈的M4螺絲(長15mm)不可用于NA2-N系列。]

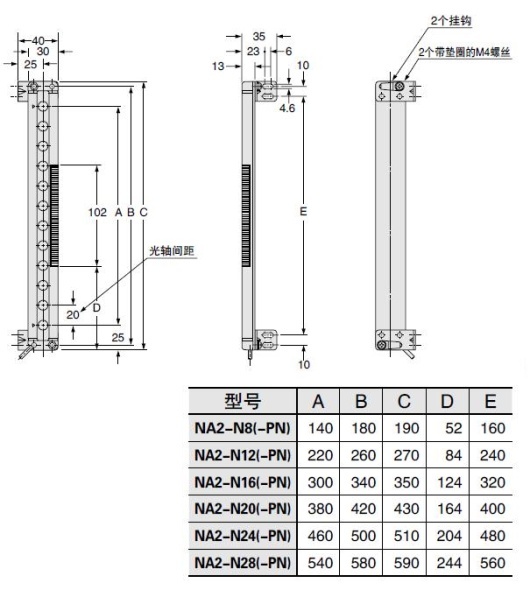

安裝圖
受光器安裝圖
MS-NA2-1
4個支架為一套
[附帶8個帶墊圈的M4螺絲(長18mm)(使用4個帶墊圈的螺絲)，8個螺母，4個掛鉤，4個墊片和4個帶墊圈的M4螺絲(長15mm)，帶墊圈的M4螺絲(長15mm)不可用于NA2-N系列。]
安裝圖
受光器安裝圖

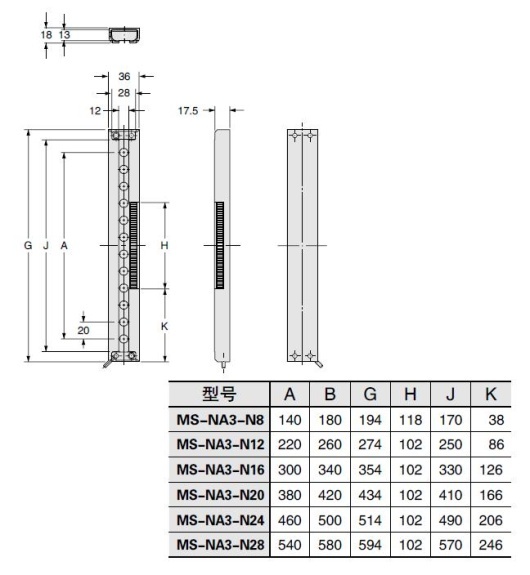

MS-NA3-N□
傳感器支撐支架(另售)
(注1)：投光器和受光器兼用。
材質：鋁（黑色陽極氧化處理）
2個支架為一套

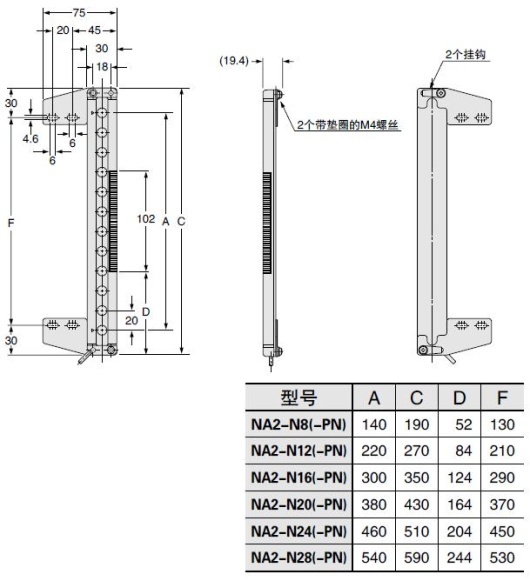

安裝圖

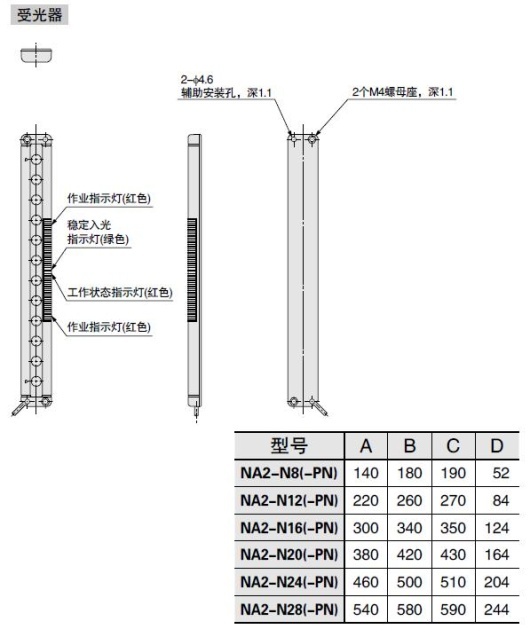

受光器安裝圖
-
薄身13mm 最大檢測高度540mm
※1 EMC指定適用
※2 Recognition認證 (5m電纜長度型除外)
※3 認證獲得(僅NA2-□-K)
特點

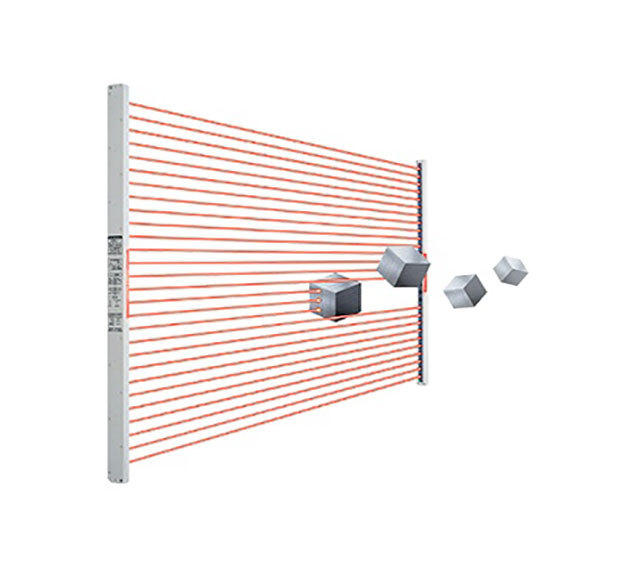

最大檢測高度540mm(28光軸)
實現了最大可達540mm(28光軸)的檢測高度。光軸間距20mm(最小檢測物體φ30mm)，檢測距離5m，滿足多種需求。
清晰易見的大型作業指示燈
投光器和受光器兩面都裝有清晰易見的紅色作業指示燈，高度為102mm。 當檢測輸出直接連接作業指示燈輸入時，還可作為大型工作狀態指示燈使用。

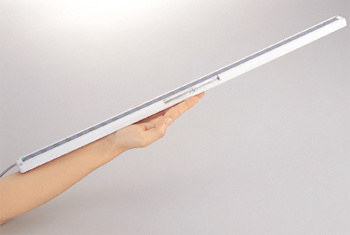

僅13mm厚的薄身材
僅13mm厚，30mm寬，薄身NA2-N系列。與您的設備正好吻合，不會干擾作業。

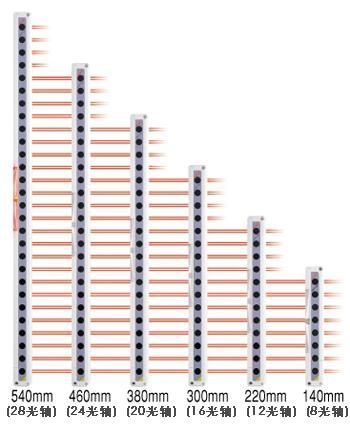

6種檢測高度
除原有的12、16和20光軸型外，此系列還包括8、24和28光軸型。有檢測高度從540mm(28光軸)至140mm(8光軸)的多種型號可供選擇。

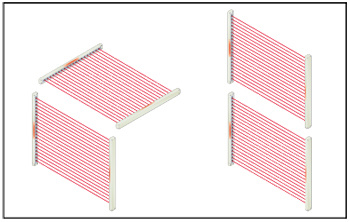

并行安裝的防干擾設置

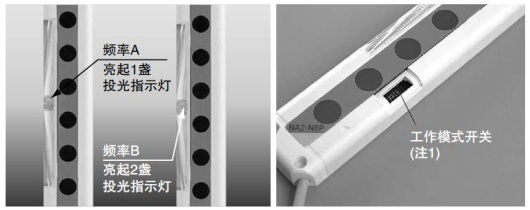

將兩個傳感器設為不同的投光頻率以防止相互干擾。同時使用兩個傳感器可進行更廣區域的檢測。設定頻率可根據亮起的投光指示燈數量確定。
方便的投光停止功能
通過輸入一個外部信號可停止光軸輸出。當開始操作時此為有用的測試運行功能。

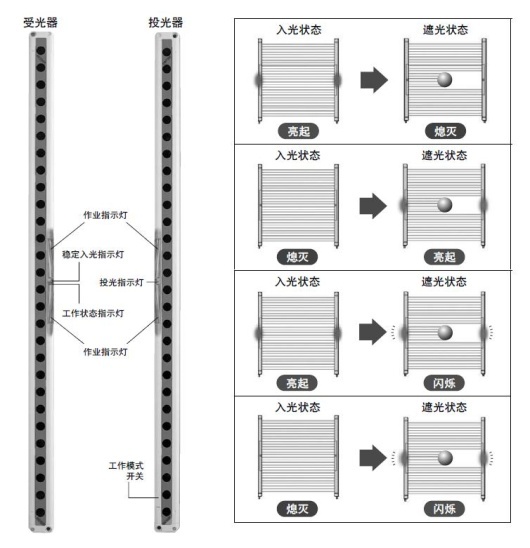

可選亮起動作
全球適用
符合CE標志的EMC指定，并取得UL Recognition認證。另備有已取得韓國S標志認證的產品。另外，還備有在歐洲需求量較大的PNP輸出型。
-
種類
(注1)： 產品的銘牌上所標記的型號帶“P”符號的機型為投光器，帶“D”符號的機型為受光器。種類 形狀 檢測距離 型號(注1) 光軸數 檢測高 輸出 NPN輸出型
5m NA2-N8 8 140 NPN開路集電極晶體管 NA2-N12 12 220 NA2-N16 16 300 NA2-N20 20 380 NA2-N24 24 460 NA2-N28 28 540 PNP輸出型 NA2-N8-PN 8 140 PNP開路集電極晶體管 NA2-N12-PN 12 220 NA2-N16-PN 16 300 NA2-N20-PN 20 380 NA2-N24-PN 24 460 NA2-N28-PN 28 540 5m電纜長度型
NPN輸出型中備有5m電纜長度型(標準長度為3m)。
請在型號末尾加注“-C5”進行訂購。
(例)NA2-N8的5m電纜長度型為“ NA2-N8-C5”韓國S標志認證通過產品
NPN輸出型(5m電纜長度型除外)備有通過韓國S標志認證的產品。
請在型號末尾加注“-K”進行訂購。
(例)NA2-N8的韓國S標志認證通過產品為“ NA2-N8-K”
