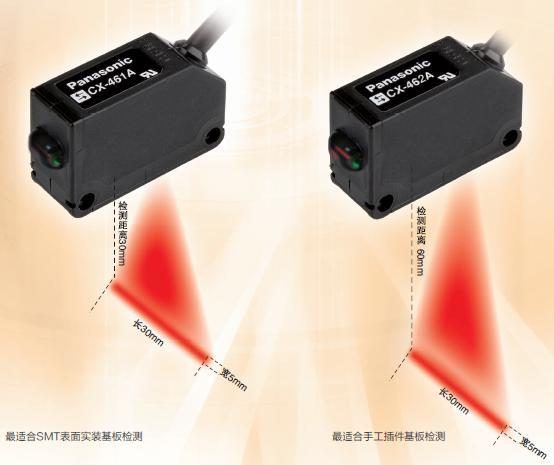

CX-460系列 限定反射型

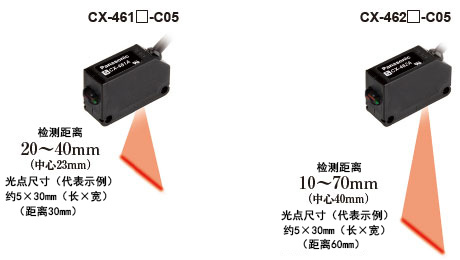

種類 限定反射型 型號 NPN輸出 CX-461A-C05 CX-461B-C05 CX-462A-C05 CX-462B-C05 PNP輸出 CX-461A-P-C05 CX-461B-P-C05 CX-462A-P-C05 CX-462B-P-C05 檢測距離 檢測距離范圍10~40mm(中心23mm)* 檢測距離范圍10~70mm(中心40mm)* 檢測點 5×30mm(檢測距離30mm時) 5×30mm(檢測距離60mm時) 應差 8%以下 重復精度(垂直于檢測軸) 1mm以下 電源電壓 12～24V DC±10% 脈動P-P 10%以下 消耗電流 15 mA 以下 輸出 NPN開路集電極晶體管
?最大流入電流：100mA以下
?外加電壓：30V DC以下(輸出和0V之間)
?剩余電壓：2V以下(流入電流為100mA時)；
1V以下(流入電流為16mA時)PNP開路集電極晶體管
?最大源電流：100mA以下
?外加電壓：30V DC以下(輸出和+V之間)
?剩余電壓：2V以下(源電流為100mA時)；
1V以下(源電流為16mA時)輸出動作 入光時ON 非入光時ON 入光時ON 非入光時ON 短路保護 配備(自動恢復) 逆接保護 配備 反應時間 1 ms以下 工作狀態指示燈 橙色LED(輸出ON時亮起) 穩定指示燈 綠色LED(穩定入光時、穩定非入光時亮起) 靈敏度調節器 無 防干擾功能 配備(2臺傳感器可緊貼安裝) 環
境
性
能保護構造 IP67(IEC) 使用環境溫度 -25～+55℃(注意不可結露、結冰)，存儲時：-30～+70℃ 使用環境濕度 35～85%RH，存儲時：35～85%RH 使用環境照明度 白熾光：受光面照明度5,000lx以下 耐電壓 AC1,000V 1分鐘 (所有電源連接端子與外殼之間) 耐振動 頻率10～500Hz 雙振幅1.5mm(MAX.10G) X,Y和Z各方向2小時(非通電狀態) 投光元件 紅色LED(調制式) 投光波峰波長: 630nm 材質 外殼: PBT(聚對苯二甲酸乙二醇酯)，透鏡：丙烯，顯示罩：丙烯 電纜 0.2mm23芯橡皮電纜 長0.5m 電纜延長 0.3mm2以上的電纜、全長可延長至100m 重量 本體重量: 約20g 包裝重量: 約30g *限定反射型傳感器的檢測距離與應差是相對于白色無光澤紙(100×100mm)的數值。
標準型
種類 透過型 長距離 型
式
名NPN輸出 CX-411 CX-412 CX-413 PNP輸出 CX-411-P CX-412-P CX-413-P 檢測距離 10m 15m 30m 檢測物體 φ12mm以上的不透明體(注2) 應差 - 重復精度(垂直于檢測軸) 0.5mm以下 電源電壓 12?24V DC±10% 脈動P-P10%以下 消耗電流 投光器：15mA以下
受光器：10mA以下投光器：20mA以下
受光器：10mA以下投光器：25mA以下
受光器：10mA以下輸出 NPN開路集電極晶體管
?最大流入電流：100mA
?外加電壓：30V DC以下(輸出-0V之間)
?剩余電壓：2V以下(流入電流為100mA時)、1V以下(流入電流為16mA時)
PNP開路集電極晶體管
?最大流出電流：100mA
?外加電壓：30V DC以下(輸出-+V之間)
?剩余電壓：2V以下(流出電流為100mA時)、1V以下(流出電流為16mA時)輸出動作 可用切換開關選擇入光時ON/非入光時ON 短路保護 配備 反應時間 1ms以下 2ms以下 工作狀態指示燈 橙色LED(輸出ON時亮起) 位于受光器上 穩定指示燈 綠色LED(穩定入光時、穩定非入光時亮起) 位于受光器上 電源指示燈 綠色LED(通電時亮起) 位于投光器上 靈敏度調節器 持續可變調節器 安裝于透過型傳感器的受光器上 防干擾功能 [有了防干擾濾光器(另售)，2套傳感器可貼近安裝在一起 (檢測距離：5m)] - 耐
環
境
性保護構造 IP67(IEC)、防浸型(JIS) 使用環境溫度 -25?+55℃(注意不可結露、結冰)、存儲時：-30?+70℃ 使用環境濕度 35?85%RH、存儲時：35?85%RH 使用環境照明度 白熾燈：受光面照明度3,000lx以下 耐電壓 AC1,000V 1分鐘 所有電源連接端子與外殼之間 絕緣電阻 所有電源連接端子與外殼之間，20MΩ以上，基于DC250V的高阻表 耐振動 頻率10?500Hz 雙振幅1.5mm(MAX.10G) XYZ各方向2小時 耐沖擊 頻率500m/s2(約50G) XYZ各方向3次 投光元件(調制式) 紅色LED 紅外LED 投光波峰波長 680nm 870nm 850nm 材質 外殼：PBT(聚對苯二甲酸乙二醇酯)、透鏡：丙烯(CX-48□聚碳酸酯)、顯示罩：丙烯(CX-48□聚碳酸酯) 電纜 0.2mm2 3芯(透過型投光器：2芯)橡皮電纜，長2m 電纜延長 0.3mm2以上的電纜全長可延長至100m(透過型：投光器和受光器各1根) 重量 本體重量 投光器：約45g、受光器：約50g 包裝重量 約100g 附件 - (注1)：無指定的測量條件為使用環境溫度＝+23℃。
(注2)：如果安裝了狹縫透光罩(另售)，可檢測φ0.5mm的小物體(使用圓形狹縫透光罩時)。種類 回歸反射型 帶偏極濾光器 長距離 透射明型體檢測用 型
號
NPN輸出 CX-491 CX-493 CX-481 CX-483 CX-482 PNP輸出 CX-491-P CX-493-P CX-481-P CX-483-P CX-482-P 檢測距離 3m(注2) 5m(注2) 50~500mm(注2) 50~1,000mm(注2) 0.1?2m(注2) 檢測物體 φ50mm以上的不透明體、半透明體、鏡面體(注2)(注3) φ50mm以上的不透明體、半透明體(注2)(注3) φ50mm以上的透明體、半透明體、不透明體(注2)(注3) 應差 - 重復精度(垂直于檢測軸) 0.5mm以下 電源電壓 12?24V DC±10% 脈動P-P10%以下 消耗電流 13mA以下 10mA以下 輸出 NPN開路集電極晶體管
?最大流入電流：100mA
?外加電壓：30V DC以下(輸出-0V間)
?剩余電壓：2V以下(流入電流100mA時)、1V以下(流入電流16mA時)
PNP開路集電極晶體管
?最大流出電流：100mA
?外加電壓：30V DC以下(輸出-+V間)
?剩余電壓：2V以下(流出電流100mA時)、1V以下(流出電流16mA時)輸出動作 可用切換開關選擇入光時ON/非入光時ON 短路保護 配備 反應時間 1ms以下 工作狀態指示燈 橙色LED(輸出ON時亮起) 透過型位于受光器上 穩定指示燈 綠色LED(穩定入光時、穩定非入光時亮起) 透過型位于受光器上 電源指示燈 - 靈 -

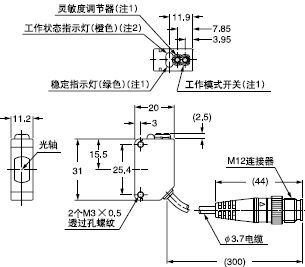

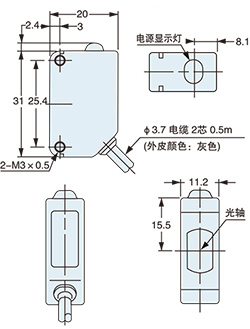

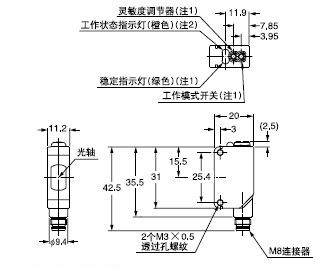

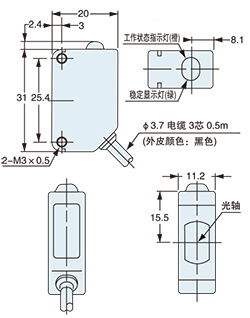

尺寸圖
- 單位mm
CX-41□(除CX-414系列)
傳感器
(注1)：投光器及基本型上沒有裝備。
(注2)：在投光器上是電源指示燈(綠色)。
(注3)：投光器上沒有裝備。
(注4)：基本型為0.5m。
CX-41□-Z
傳感器
(注1)：投光器上沒有裝備。
(注2)：在投光器上是電源指示燈(綠色)。
CX-41□-J
傳感器
(注1)：投光器上沒有裝備。
(注2)：在投光器上是電源指示燈(綠色)。
CX-414□
投光器
受光器
CX-49□ CX-48□ CX-42□
傳感器
(注1)：基本型上未裝備。
(注2)：基本型為0.5m。
CX-49□-Z CX-48□-Z CX-42□-Z
-
產品升級 制造使人和地球更加和諧的傳感器
UL 、CE 、Korean S Mark 已取得。
CE : EMC指令
UL : Recognition認證(CX-414系列除外)
韓國S標志 : 僅一部分型號
2017年11月 閘機專用 穩定檢測CX-412 V3系列新上市特點
CX-400系列的特點透過型[CX-414□]的特點限定反射型[CX-46□]的特點透過型[CX-412/413]的特點回歸反射型[CX-48□/49□]的特點擴散反射型[CX-42□]的特點距離設定反射型[CX-44□]的特點
最多降低功耗60%，減輕環境負荷
CX-400系列裝備新開發的定制IC電路，在提高環境適應性、檢測性能和可靠性方面做了種種改進，產 品陣容共計140種。產品升級，各機型平均降低功耗44%，最多者降耗達60%。為節能、減排CO2和保 護地球環境做出貢獻。
產品升級，抗干擾性能更強
抗干擾性能強的CX-400型獲得進一步增強。裝備耐變頻器電路，能使峰值波長進行偏移，使產品的耐變頻器光波或高壓變頻調速電機的高頻干擾等性能進一步增強。
嚴酷環境能仍能發揮穩定的檢測性能
根據機種采用的材質的不容、采用抗油、冷卻液能力強的亞克力和抗酒精強的PC。 更有抗噪音、干涉、寒冷的產品。皆為CX-400系列的特點。
抗油?冷卻液能力強的[CX-41□/42□/49□]
透過型、回歸反射型(CX-48□除外)、擴散反射型的透鏡材質采用抗冷卻液能力強的丙烯。即使安裝在油霧飛散的金屬加工機械的周邊，亦可放心使用。并具有達IP67(IEC)的保護構造。
不易受酒精腐蝕[CX-44□/48□]
前罩、顯示罩均采用了不易受酒精腐蝕的聚碳酸酯材質。設置在噴灑酒精洗劑的食品加工設備周圍時，也可放心使用。并具有達IP67(IEC)的保護構造。
注意：CX-48□附帶反光鏡請勿沾到清洗液。
重視環保
■消除浪費，大幅減輕環境負荷 CX-400系列不僅備有3種長度的電纜可選，還簡化包裝，從而減少了廢棄物。而且采用聚乙烯包裝袋，不會產生有害氣體。
自動防干擾功能

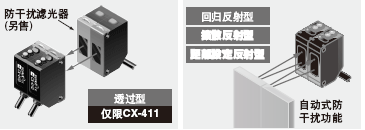

采用防干擾設計，最多可緊貼安裝2臺傳感器。

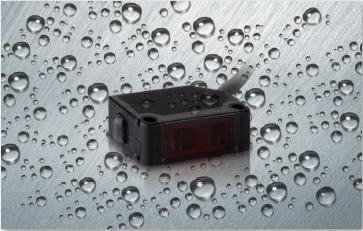

耐環境、IP67設計結構
保護構造IP67，有水和灰塵的現場，可正常使用。注意：在檢測過程中有水、可檢測到水。
抗干擾
利用防干擾功能最多可緊貼安裝2臺傳感器。
適應嚴寒地帶的能力也很強
即使是在－25℃的嚴寒地帶，亦可發揮出穩定的性能。
節省施工

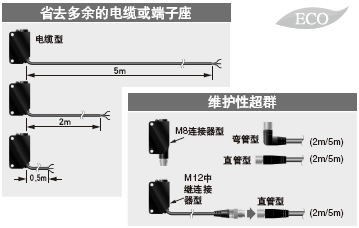

備有M8連接器型和M12中繼連接器型。有助于減少安裝、維護工時。此外，電纜型的電纜長度備有0.5m、2m和5m型。不會出現多余的廢棄物。

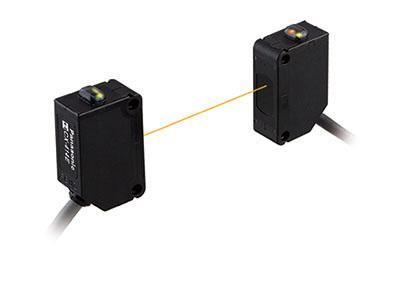

透過型[CX-414□]的特點
保護構造IP67
繼承CX-400系列的保護等級
實用2m檢測距離
防干擾性能強化
相鄰兩臺傳感器防干涉距離為80mm
(檢測距離在550mm處)
BGS功能的良好應用[CX-445、CX-446]
■異色工件通過時可以幾乎等同的距離檢測黑色和白色工件。即便在異色工件流通的生產線上進行換產時，也無需調節器調節。
■無背景時工件與背景物體分離時。

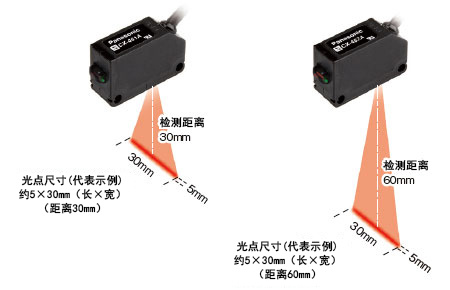

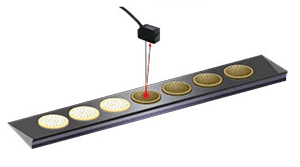

線性光點設計[CX-46□]

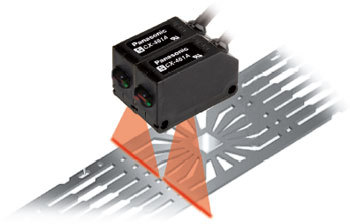

5mm×30mm線性光點設計，穩定檢測有鏤空或凹凸表面的產品。
安裝簡單
無需靈敏度調節，即可使用；兩孔設計，節省安裝工時。
穩定檢測
特殊光學透鏡設計，受工件顏色影響較小；即便在異色工件流通的產線上也可穩定檢測。
紅外光束之強光束[CX-412/413]
實現檢測距離為15m的長距離檢測。強勁的穿透力，亦可用于包裝物內部的檢測等。
耐塵、耐臟[CX-412/413]
采用紅外光束作為光源。與紅色光束型產品相比，更加耐塵、耐臟。
返回頁首
帶偏極濾光器回歸反射型[CX-491]
內置偏極濾光器，就連鏡面體亦可穩定檢測。
綽綽有余的檢測距離5m[CX-493]
使用便于對準光軸的紅色光束型產品，可進行長度為5m的長距離檢測。亦可滿足橫向寬度較寬的自動卷簾門的需求。

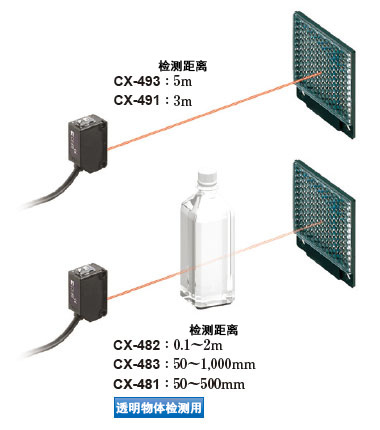

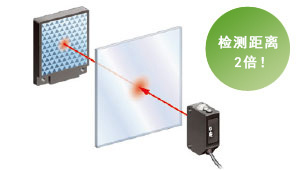

透明物體檢測專用型問世[CX-48□]
采用獨特的光學系統和專門檢測透明物體的電路。與以往產品相比，可穩定地檢測更薄的透明物體。
采用高亮度光點光，便于對準光軸[CX-423]
采用可視性良好的高亮度紅色LED光點光，使得檢測位置一目了然。此外，當設定距離為100mm時可采用約φ2mm的超小光點；當設定距離為200mm時可采用約φ5mm的小光點。還能檢測細小的工件。

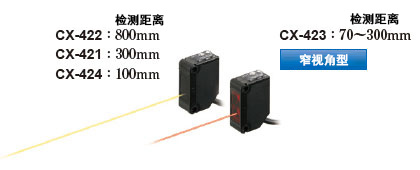

減少光點調節器的調節工時[CX-42□]
根據檢測距離的不同，備有豐富齊全的品種。因此，可很方便地對光點進行調整。
以2％以下的應差可檢測小到0.4mm的高低差[CX-441/443]
相對于原有型號，先進的光學系統將檢測性能提高約2.5倍。即便是小到0.4mm的高低差亦可準確地檢測出。
可根據用途進行選擇的2種光點直徑[CX-441/443]
在檢測距離為50mm的傳感器產品中備有適用于檢測細小工件的小光點(約φ2mm型)以及亦可適用于孔較多或容易顫振的工件的大光點(約φ6.5mm型)。
不易受顏色的影響[CX-441/443]
可以幾乎等同的距離檢測黑色和白色工件。即便在異色工件流通的生產線上進行換產時，也無需調節器調節。
采用高亮度光點光，便于對準光軸[CX-44□]
實現既明亮、可視性又好的高亮度紅色光點光。檢測位置一目了然。此外，CX-441采用約φ2mm的小光點，亦可檢測細小的工件。
亦可適用于細微差別的檢測[CX-44□]

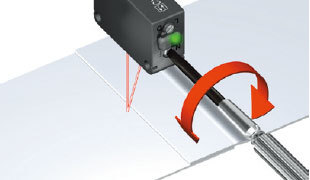

裝備5轉型光點調節器。可對距離進行準確的設定，非常簡便。

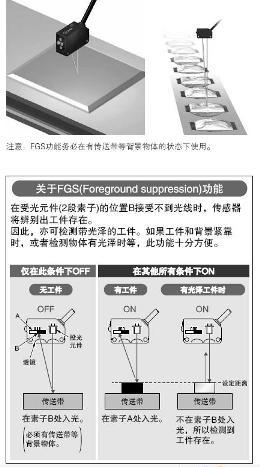

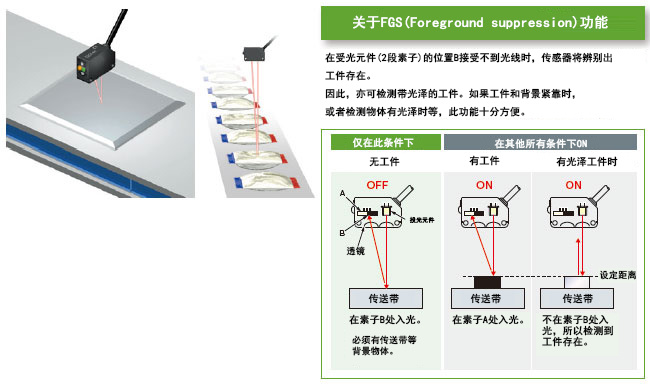

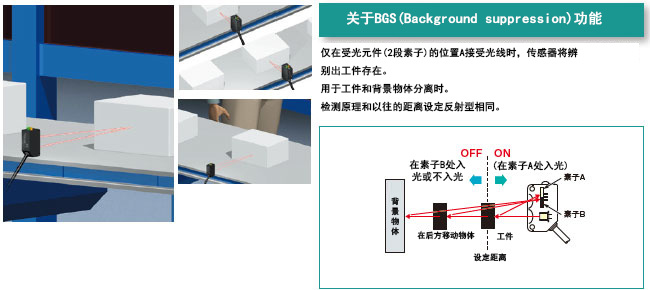

BGS/FGS功能可輕松進行更嚴格的設定![CX-44□]
＜以下情況因為有BGS功能而變得的便利＞

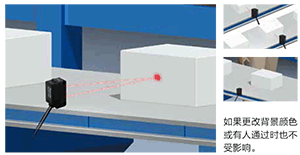

■無背景時
工件與背景物體分離時
如果更改背景顏色或有人通過時也不受影響。
＜以下情況因為有FGS功能而變得的便利 ＞■有背景物體時工件與背景物體緊貼時工件上有光澤及不平整時傳送帶上的工件不受光澤、顏色、不平整的影響。
注意：FGS功能務必在有傳送帶等背景物體的狀態下使用。 -
種類
標準型
種類 形狀 檢測距離 型式名(注1) 輸出動作 投光元件 NPN輸出 PNP輸出 透
過
型長距離
10m CX-411 CX-411-P 入光時ON/非入光時ON 通過切換開關選擇
紅色LED 15m CX-412 CX-412-P 紅外線LED 30m CX-413 CX-413-P 回
歸
反
射
型帶偏極
濾光器
3m(注2) CX-491 CX-491-P 紅色LED 長距離 5m(注2) CX-493 CX-493-P 透明體
檢測用50～500mm(注2) CX-481 CX-481-P 紅外線LED 50～1,000mm(注2) CX-483 CX-483-P 0.1～2m(注2) CX-482 CX-482-P 擴
散
反
射
型
100mm CX-424 CX-424-P 紅外線LED 300mm
