規格
種類 回歸反射型 光點反射型 長距離檢測型 微小物體檢測型 型號
名稱NPN輸出 EX-L291 EX-L221 PNP輸出 EX-L291-P EX-L221-P 檢測距離 4m(注2) 45?300mm(□使用100mm白色無光澤紙張) 光點尺寸(典型示例) 約6×4mm(縱×橫)(距離1m時)(注3) φ1mm以下(距離1m時) 檢測物體 φ25mm以上的不透明體、半透明體 不透明體、半透明體、透明體 最小檢測物體(典型示例)(注4) - φ0.01mm的金屬絲 應差( 遲滯) 動作距離的20%以下 重復精度 檢測軸直角方向：0.2mm以下 重復精度(典型示例)(注4) - 檢測軸直角方向：0.02mm以下(距離100～200mm時) 電源電壓 12?224V DC ±10% 波動P-P10%以下 消耗電流 15mA以下 輸
出
NPN晶體管?開路集電極
?最大流入電流： 50mA
?外加電壓：26.4V DC以下(輸出-0V之間)
?剩余電壓：2V以下(流入電流50mA時)、1V以下(流入電流16mA時)PNP晶體管?開路集電極
?最大流出電流： 50mA
?外加電壓：26.4V DC以下(輸出-＋V之間)
?剩余電壓：2V以下(流出電流50mA時)、1V以下(流出電流16mA時)輸出動作 入光時ON/非入光時ON 通過操作輸出動作切換輸入線來進行設定 短路保護 配備(短路保護/反接保護) 反應時間 0.5ms以下 工作狀態指示燈 橙色LED(輸出ON時亮燈) 透過型安裝在受光器上 穩定指示燈 綠色LED(穩定入光時、穩定非入光時亮燈) 透過型安裝在受光器上 自動防干擾功能 配備(最多可緊密安裝2臺) 靈敏度調節器 配備連續可變電阻 耐
環
境
性保護構造 IP67(IEC、JIS) 使用環境溫度 -10?+55℃(但應無凝露及結冰)、存儲時：-30?＋70℃ 使用環境濕度 35?85%RH、存儲時：35：35?85%RH 使用環境照明度 白熾燈：受光面照明度3,000?x以下 耐電壓 AC1,000V 1分鐘 所有充電部與外殼之間 絕緣電阻 所有充電部與外殼之間，20MΩ以上，基于DC250V的高阻表 耐振動 頻率10?500Hz 雙振幅：1.5mm(最大10G) X,Y和Z各方向2小時 耐沖擊 加速度：500m/s2(約50G)，X,Y和Z各方向3次 投光元件 紅色半導體激光 等級1(JIS/IEC/FDA)(注5)［最大輸出：EX-L211/212□ 390μW、EX-L291□ 0.5mW、EX-L221□ 2mW、發光峰值波長655nm］ 材質 外殼：PBT、前面窗口：丙烯基、透鏡：玻璃 電纜 0.15mm2 4芯(透過型的投光器為2芯)帶橡皮絕緣電纜2m 電纜延長 0.3mm2以上的電纜全長可延長至50m(透過型中投光器、受光器各全長 100m) 重量 本體重量：約45g、包裝重量：約60g 附件 RF-330(反射鏡) ：1個

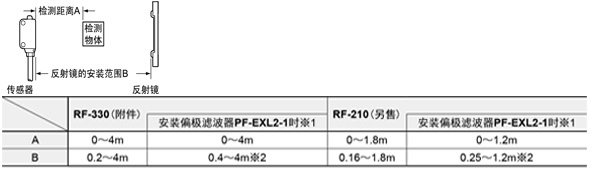

MS-EXL2-3(安裝板) ：1個MS-EXL2-3(安裝板) ：1個 (注1): 無指定時的測量條件為使用環境溫度＝+23℃。 (注2): 回歸反射型傳感器的檢測距離是相對于反射鏡RF-330的數值。此外，檢測距離表示檢測物體的可檢測范圍。下表中的檢測距離A因檢測物體的形狀等不同，可能發生變化。 請務必使用實際的檢測物體進行動作確認。
※1：：關于偏極濾波器PF-EXL2-1、反射鏡RF-210，請參照選件。
※2：：近距離安裝反射鏡的情況下，角度特性會變狹窄。請對傳感器或者反射鏡的角度進行微調。(注3): EX-L212□在距離為3m的情況下，光點尺寸約為H17×W11mm((目視的典型示例)。EX-L291□在距離為4m的情況下，光點尺寸為H18×W10mm((目視的典型示例)。 (注4): 將靈敏度調節器的設定調整為最佳狀態時的參考值。 (注5): 根據激光通知No.50(2007.6.24)，符合FDA規定(21 CFR 1040.10及1040.11)。 種類 透過型 微小物體檢測型 長距離檢測型 型號
名稱NPN輸出 EX-L211 EX-L212 PNP輸出 EX-L211-P EX-L212-P 檢測距離 1m 3m 光點尺寸(典型示例) 約6×4mm(縱×橫)(距離1m時) 約8×5.5mm(縱×橫)(距離1m時)(注2) 檢測物體 φ2mm以上的不透明體 φ3mm以上的不透明體 最小檢測物體(典型示例)(注3) φ0.3mm的不透明體 - 重復精度 檢測軸直角方向：0.05mm以下 重復精度(典型示例)(注3) 檢測軸直角方向：0.01mm以下(所有區域) - 電源電壓 12?24V DC ±10% 波動P-P10%以下 消耗電流 投光器：10mA以下、受光器：10mA以下 輸
出
NPN晶體管?開路集電極
?最大流入電流： 50mA
?外加電壓：26.4V DC以下(輸出-0V之間)
?剩余電壓：2V以下(流入電流50mA時)、1V以下(流入電流16mA時)PNP晶體管?開路集電極
?最大流出電流： 50mA
?外加電壓：26.4V DC以下((輸出-＋V之間)
?剩余電壓：2V以下(流出電流50mA時)、1V以下(流出電流16mA時)輸出動作 入光時ON/非入光時ON 通過操作輸出動作切換輸入線來進行設定 短路保護 配備(短路保護/反接保護) 反應時間 0.5ms以下 工作狀態指示燈 橙色LED(輸出ON時亮燈) 透過型安裝在受光器上 穩定指示燈 綠色LED(穩定入光時、穩定非入光時亮燈) 透過型安裝在受光器上 電源指示燈 綠色LED(通電時亮燈) 安裝在投光器上 靈敏度調節器 連續可變電阻 安裝在受光器上 - 耐
環
境
性保護構造 IP67(IEC、JIS) 使用環境溫度 -10?+55℃(但應無凝露及結冰)、存儲時：-30?＋70℃ 使用環境濕度 35?85%RH、存儲時：35?85%RH 使用環境照明度 白熾燈：受光面照明度3,000?x以下 耐電壓 AC1,000V 1分鐘 所有充電部與外殼之間 絕緣電阻 所有充電部與外殼之間，20MΩ以上，基于DC250V的高阻表 耐振動 頻率：10?500Hz 雙振幅：1.5mm(最大10G) X,Y和Z各方向2小時 耐沖擊 加速度500m/s2 (約50G) X,Y和Z各方向3次 投光元件 紅色半導體激光 等級1(JIS/IEC/FDA)(注4)［最大輸出：EX-L211/212□ 390μW、EX-L291□ 0.5mW、EX-L221□ 2mW、發光峰值波長655nm］ 材質 外殼：PBT、前面窗口：丙烯基、透鏡：玻璃 電纜 0.15mm2 4芯(透過型的投光器為2芯)帶橡皮絕緣電纜2m 電纜延長 0.3mm2以上的電纜全長可延長至50m(透過型中投光器、受光器各全長100m) 重量 本體重量：投光器約40g／受光器約40g包裝重量：約90g 附件 MS-EXL2-2(安裝板)：2個 (注1) ：未指定的測量條件為使用環境溫度＝＋23℃。
(注2) ： EX-L212□型在距離為3m時，光點尺寸約為H17×W11mm(目測的代表示例)。
(注3) ：將靈敏度調節器調至最佳設定時的參考值。
(注4) ：依據第50號激光通告(2007.6.24)，以FDA標準(21 CFR 1040.10、1040.11)為準。 -
尺寸圖
- 單位mm

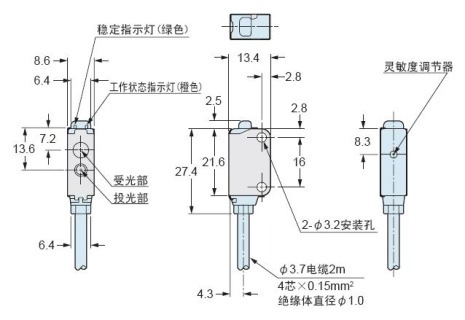

EX-L261(-P)
EX-L262(-P)傳感器

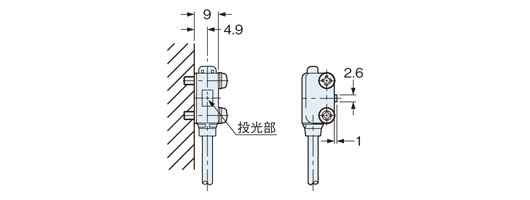

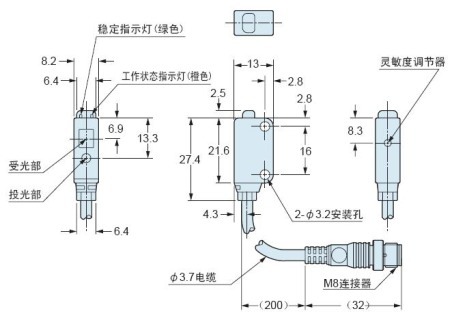

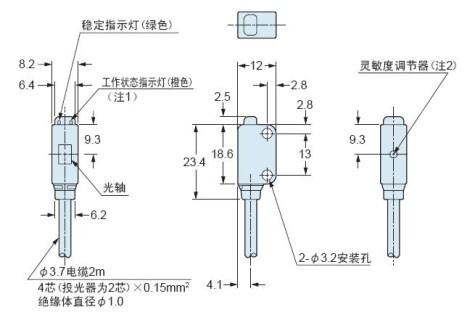

EX-L211(-P)
EX-L212(-P)傳感器
(注1) ：投光器為激光投光指示燈(綠色)。
(注2) ：僅配備EX-L211(-P)的受光器。

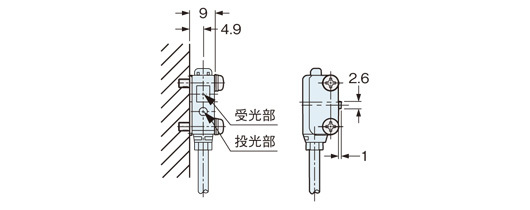

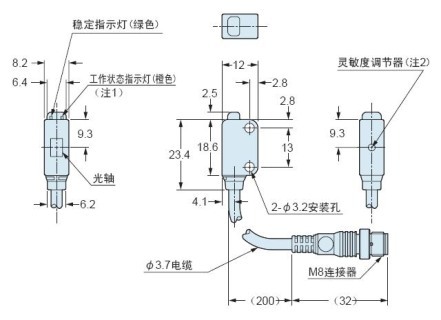

EX-L211(-P)-J
EX-L212(-P)-J傳感器
(注1) ：投光器為激光投光指示燈(綠色)。
(注2) ：僅配備EX-L211(-P)-J的受光器。

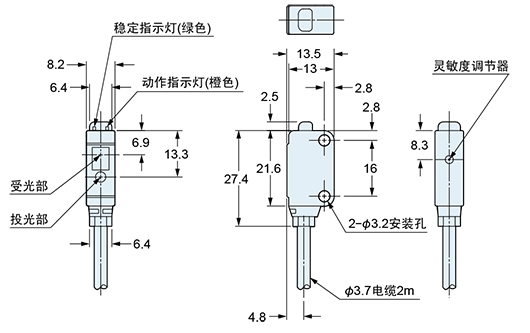

EX-L221(-P)
EX-L291(-P)傳感器
偏極濾光器安裝圖
圖示為在回歸反射型EX-L291(-P)上安裝有偏極濾光器PF-EXL2-1的情況。
EX-L221(-P)-J
EX-L291(-P)-J傳感器

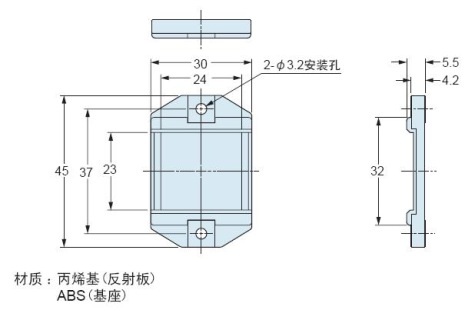

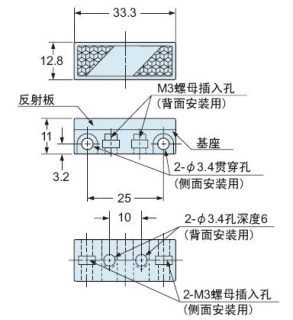

RF-330
反射鏡(EX-L291□附帶)
材質： 丙烯(反射鏡)，ABS(基座)
RF-210
反射鏡(另售)
材質： 丙烯(反射鏡)，ABS(基座)附帶2個帶墊圈的M3螺絲(長8mm)和兩個螺母MS-RF21-1

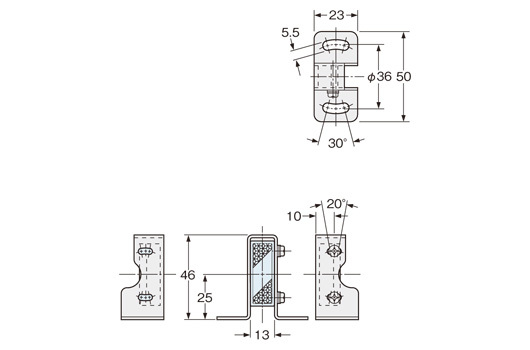

RF-210用反射鏡安裝支架(另售)
材質：SUS304
附帶2個帶墊圈的M3螺絲(長12mm)和
安裝圖

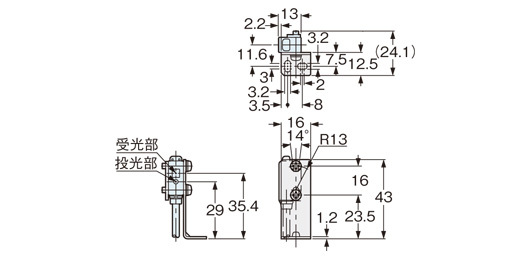

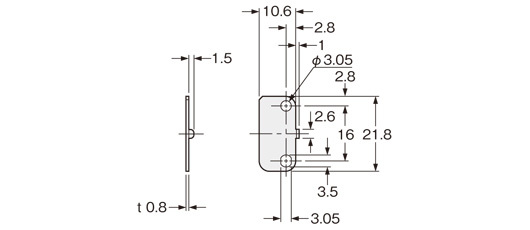

MS-EXL2-2
安裝板(透過型中附帶)
材質： SUS304
(注1) ： 不附帶螺絲。請另外準備。
安裝圖
圖示為安裝在投光器上時的情況。
※不使用安裝板時，可能會發生光軸偏差。

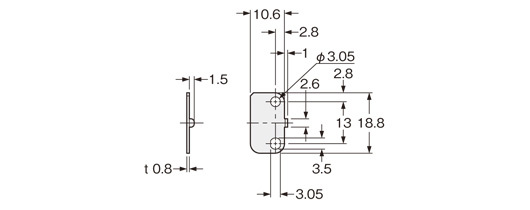

MS-EXL2-3
安裝板(反射鏡/光點反射型中附帶)
材質： SUS304
(注1) ：不附帶螺絲。請另外準備。
安裝圖
※不使用安裝板時，可能會發生光軸偏差。

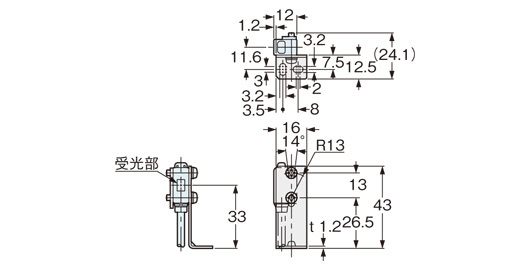

MS-EXL2-1
外形尺寸圖
材質： SUS304
附帶2個帶墊圈的M3螺絲(長14mm)(SUS304)
安裝圖
圖示為安裝在透過型受光器上時的情況
圖示為安裝在回歸反射型及光點反射型上時的情況。
-
使用便捷
■可用M3螺絲切實緊固
安裝孔中裝有金屬套管，因此，可防止因螺絲緊固過度而導致的損壞。
(緊固扭矩：0.5N·m)

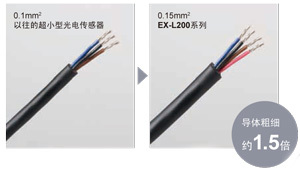

■導體截面積為1.5倍，配線更容易
導線的導體截面積從以往小型光電傳感器的0.1mm2增大至0.15mm2。電纜的壓接作業更方便，從而提高了施工性能。而且壓接部的拉伸強度也提高了。

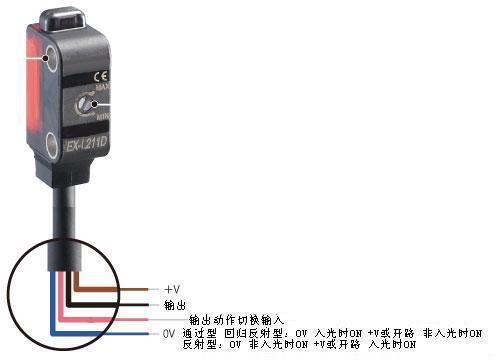

■可切換輸出動作
可通過輸出動作切換輸入，切換輸出動作。1種機型即可支持入光時ON/非入光時ON，因此，可消除誤訂購，減少維護部件的管理工時。
■低消耗電流
激光光源產品中的低消耗電流。比LED光源約低5mA，使用越多越有效。
-
種類
種類 形狀 檢測距離 型號 光點尺寸(典型示例) 靈敏調節器 NPN輸出 PNP輸出 透過型 微小物體檢測型
1m EX-L211 EX-L211-P 約6×4mm
(距離1m時)配備 長距離檢測型 3m EX-L212 EX-L212-P 約8×5.5mm
(距離1m時)- 鏡反射型 長距離檢測型
4m (注3) EX-L291 EX-L291-P 約6×4mm
( 距離1m時)配備 光點反射型 微小物體檢測型
45～300mm EX-L221 EX-L221-P φ1mm以下
(距離300mm時)配備 限定反射型 光點型
20?50mm
(中心22mm)
(注1)EX-L261 EX-L261-P φ1mm以下
(距離50mm時)配備 線性光點型
20?70mm
(中心22mm)
(注1)EX-L262 EX-L262-P 約１×5mm
(距離50mm時)配備 (注1)： 透過型的銘板上所記載的型號名稱中，帶"E"符號的機型為投光器，帶"D"符號的機型為受光器。
(例)EX-L211的投光器：EX-L211E、EX-L211的投光器：EX-L211D

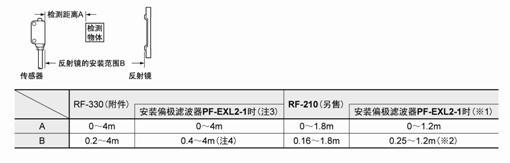

(注2)： 回歸反射型的檢測距離是指相對于反射鏡RF-330的數值。另外，檢測距離表示可檢測到檢測物體的范圍。
下表所示的檢測距離A可能會因檢測物體的形狀等而異。請務必利用實際的檢測物體來進行動作確認。
(注3)： 關于偏極濾波器PF-EXL2-1、反射鏡RF-210，請參照選件頁面
(注4)： 近距離安裝反射鏡的情況下，角度特性會變狹窄。請對傳感器或者反射鏡的角度進行微調。
(注5)： 相對于白色無光澤紙(100×100mm)的數值。
M8中繼連接器型、電纜長度5m型
備有M8中繼連接器型及電纜長度5m型(標準為2m)。訂購時，請在M8中繼連接器型的型號末尾加“-J”，在電纜長度5m型的型號末尾加“-C5”。另外，M8中繼連接器型，請另外購買連接電纜。
(例)EX-L211-P的M8中繼連接器型為“EX-L211-P-J”
(例)EX-L211-P的電纜長度5m型為“EX-L211-P-C5”M8中繼連接器型
標準型 M8中繼連接器型 EX-L261 EX-L261-J EX-L261-P EX-L261-P-J EX-L262 EX-L262-J EX-L262-P EX-L262-P-J EX-L211 EX-L211-J EX-L211-P EX-L211-P-J EX-L212 EX-L212-J EX-L212-P EX-L212-P-J EX-L291 EX-L291-J EX-L291-P EX-L291-P-J EX-L221 EX-L221-J EX-L221-P EX-L221-P-J 電纜長度5m型
標準型 電纜長度5m型 EX-L261 EX-L261-C5 EX-L261-P EX-L261-P-C5 EX-L262 EX-L262-C5 EX-L262-P EX-L262-P-C5 EX-L211 EX-L211-C5 EX-L211-P EX-L211-P-C5 EX-L212 EX-L212-C5 EX-L212-P EX-L212-P-C5 EX-L291 EX-L291-C5 EX-L291-P EX-L291-P-C5 EX-L221 EX-L221-C5 EX-L221-P EX-L221-P-C5 連接電纜
?CN-24A-C2
?CN-24AL-C2
?CN-24A-C5
?CN-24AL-C5
?連接電纜(透過型需要使用2根)。
種類 型號名稱 電纜長度 直線型 CN-24A-C2 2m CN-24A-C5 5m 彎頭型 CN-24AL-C2 2m CN-24AL-C5 5m 無反射鏡型
回歸反射型中備有不附帶反射鏡的產品。
種類 型號名稱 NPN輸出 PNP輸出 回歸反射型 EX-L291-Y EX-L291-P-Y 中繼連接器形 EX-L291-J-Y EX-L291-P-J-Y 電纜長度5m型 EX-L291-C5-Y EX-L291-P-C5-Y 作為維修部件單獨購買時的型號
