- 產品描述
- 尺寸
- 特性
- 接線圖
-
規格
種類 小型 電纜型 連接器型 型式名 NPN輸出 PM-□44 PM-□54 PNP輸出 PM-□44P PM-□54P 檢測距離 5mm(固定) 最小檢測物體 0.8×1.8mm非透明體 應差 0.05mm以下 重復精度 0.03mm以下 電源電壓 5～24V DC±10％ 脈動P-P10％以下 消耗電流 15mA以下 輸 出 NPN開路集電極晶體管
?最大流入電流：50mA
?外加電壓：30V DC以下(輸出和0V之間)
?剩余電壓：0.7V以下(流入電流為50mA時)、0.4V以下(流入電流為16mA時)PNP開路集電極晶體管
?最大源電流：50mA
?外加電壓：30V DC以下(輸出和+V之間)
?剩余電壓：0.7V以下(源電流為50mA時)、 0.4V以下(源電流為16mA時)輸出動作 入光時ON/遮光時ON 裝備2種輸出 反應時間 入光時：20μs以下、遮光時：100μs以下(反應頻率1kHz以上)(注2) 工作狀態指示燈 紅色LED(入光時亮起) 環
境
性
能使用環境溫度(注3)(注4) -25～＋55℃(注意不可結露、結冰)，存儲時：-30～＋80℃ 使用環境濕度 35～85％RH，存儲時：35～85％RH 使用環境照明度 熒光燈光：受光面照明度1,000 lx 以下 耐電壓 AC1,000V 1分鐘 所有電源連接端子與外殼之間 絕緣電阻 所有電源連接端子與外殼之間，50MΩ以上，基于DC250V的高阻表 耐振動 頻率10～2,000Hz 雙振幅1.5mm X,Y和Z方向各2小時 耐沖擊 加速度15,000m/s2(約1,500G) X,Y和Z方向各3次 投光元件 紅外線LED(投光波峰波長：940nm、非調制式) 材質 外殼：PBT、狹縫透光罩：聚碳酸酯 電纜 0.09mm2 4芯橡皮電纜[PM-□24-R:0.1mm24芯耐彎曲，耐油，耐熱型橡皮電纜(注5)]
長1m- 電纜延長 0.3mm2以上的電纜全長可延長至100m 重量 本體重量：約15g 本體重量：約3g (注1)：無指定時的測量條件為使用環境溫度＝+23℃。
(注2)：反應頻率是指使下圖中的圓盤旋轉時的數值。(注3)：如果在＋50℃以上的環境溫度下使用，請務必將傳感器安裝于金屬體上。(注4)：請注意，當環境溫度在－10℃以下時，PM-□24-R型電纜會失去伸縮性。(注5)：PM-□24-R的電纜適用于移動機座上的耐彎曲電纜。當傳感器安裝在移動機座上時，固定傳感器電纜接點使得沒有壓力施加在上面。(PM-□24-R以外不適于安裝在移動機座上。) -

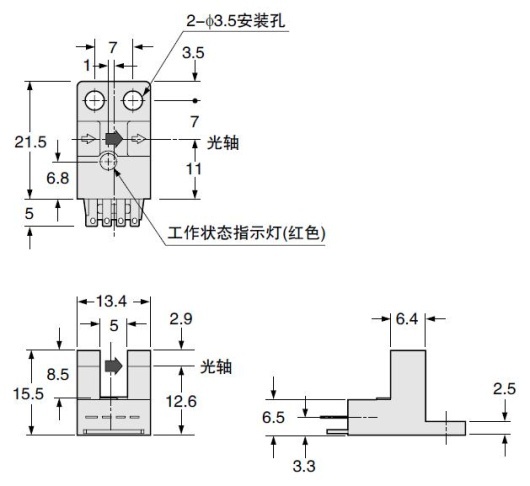

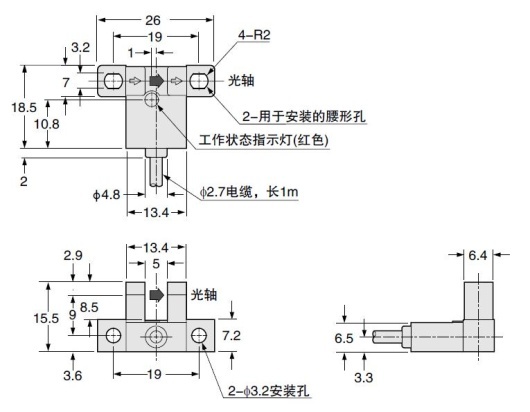

尺寸圖
- 單位mm

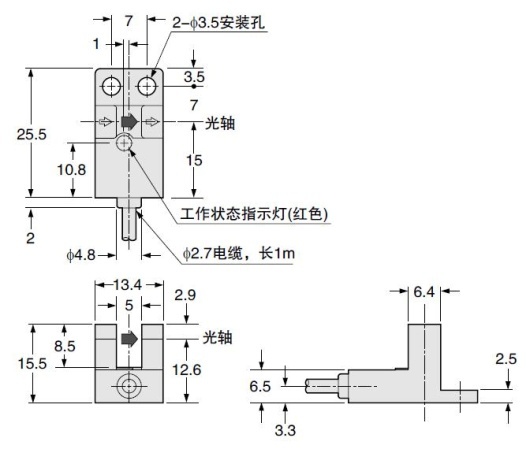

PM-K44
PM-K44P傳感器

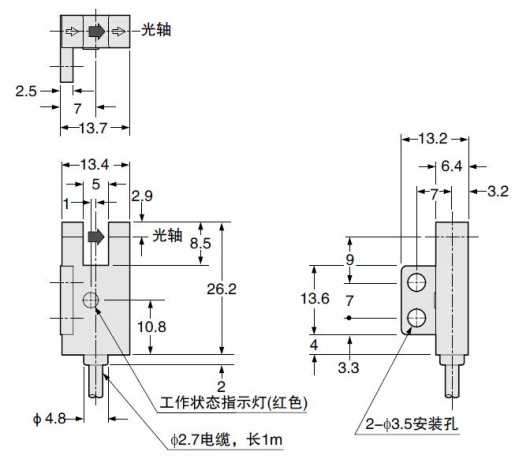

PM-T44
PM-T44P傳感器

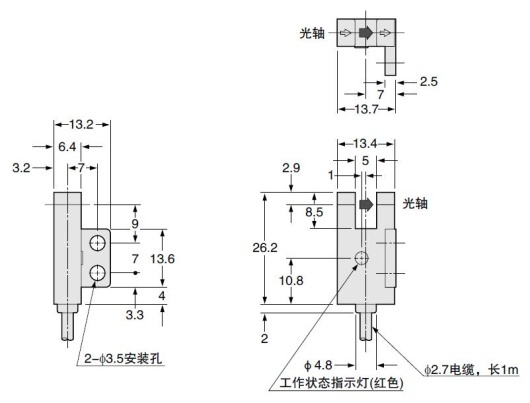

PM-L44
PM-L44P傳感器

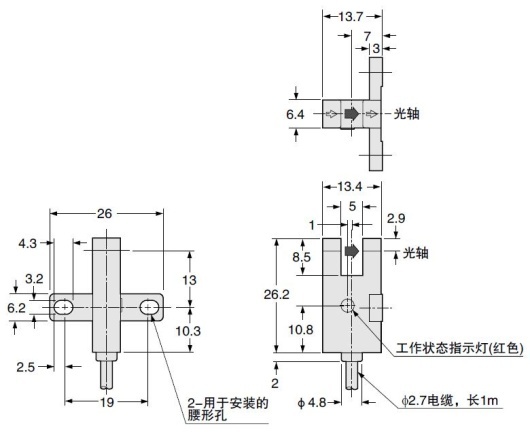

PM-Y44
PM-Y44P傳感器
PM-F44
PM-F44P傳感器
PM-R44
PM-R44P傳感器

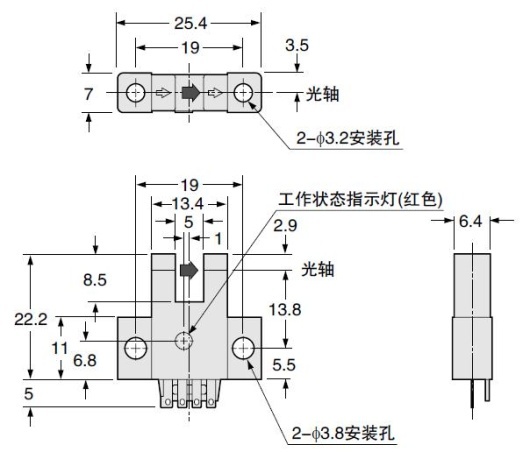

PM-K54
PM-K54P傳感器
PM-T54
PM-T54P傳感器

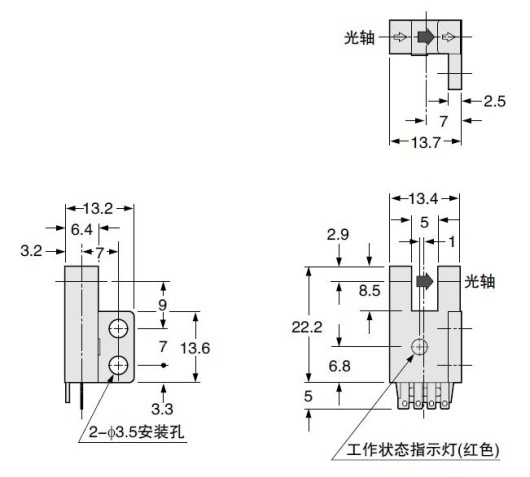

PM-L54
PM-L54P傳感器
PM-Y54
PM-Y54P傳感器
PM-F54
PM-F54P傳感器
PM-R54
PM-R54P傳感器

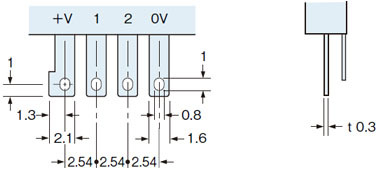

※端子部(PM-□54、PM-□54P)

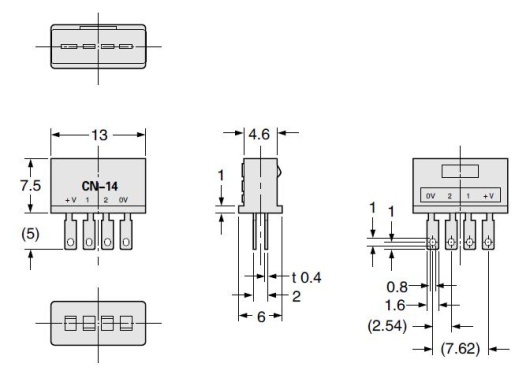

CN-14
連接器(另售)

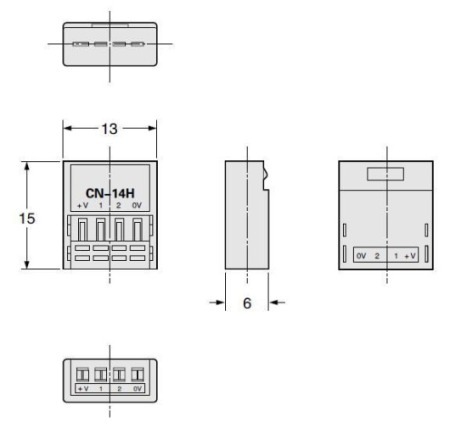

CN-14H
CN-14H-2壓接連接器(另售)

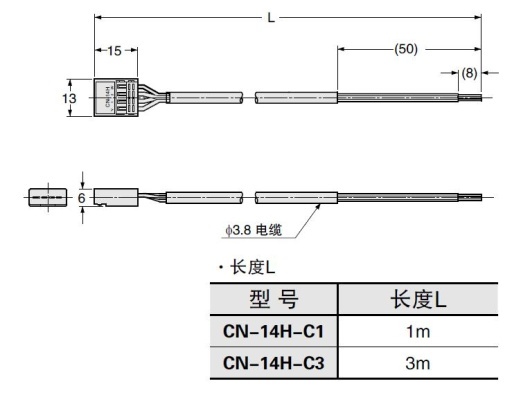

CN-14H-C1
CN-14H-C3帶電纜連接器(另售)
-

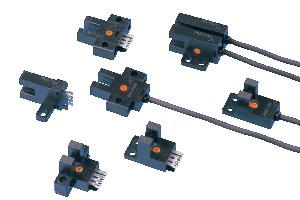

小型、節省空間！！
※1 EMC指定適用
※2 Recognition認證
※3 認證獲得(僅一部分型號)

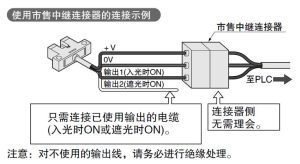

特點裝備有兩個獨立的輸出
所有型號均裝備有兩個獨立輸出－入光時ON/遮光時ON，可根據使用場所的不同，應對不同輸出要求。
由于裝備有兩個獨立的輸出，不存在使用輸入控制線控制輸出方式的繁瑣操作，也不用擔心因斷線而造成動作相反的事故發生，只要將所需輸出方式相對應的線連接就可以了。
注意：對不使用的輸出線，請務必進行絕緣處理。

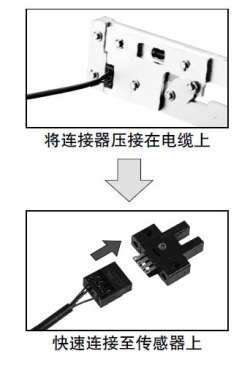

節省施工、快速壓接連接器
維護便捷的連接器型產品豐富齊全。
專用連接器備有壓接連接器。只需使用專用鉗進行壓接即可，無需繁瑣的焊接或
絕緣處理。
此外，還備有附帶電纜的連接器。
多種型號選擇
備有12種形狀及24種型號。
您可以從中選出滿足您安裝條件的型號。全球適用
符合歐洲EMC指定。并取得了UL認證。
電纜型(3m電纜長度型除外)·NPN輸出型也去得了韓國S標志的認證。
也備有PNP輸出型?？煞判挠迷诔隹跈C器上。 -
種類
PM-44(電纜型)
種類 形狀
(mm)檢測距離 型式名(注1) 輸出 輸出動作 K型
5mm(固定) PM-K44 NPN開路集電極
晶體管裝備2種輸出
入光時ON／
遮光時ONPM-K44-C3 PM-K44P PNP開路集電極
晶體管PM-K44P-C3 T型
PM-T44 NPN開路集電極
晶體管PM-T44-C3 PM-T44P PNP開路集電極
晶體管PM-T44P-C3 L型
PM-L44 NPN開路集電極
晶體管PM-L44-C3 PM-L44P PNP開路集電極
晶體管PM-L44P-C3 Y型
PM-Y44 NPN開路集電極
晶體管PM-Y44-C3 PM-Y44P PNP開路集電極
晶體管PM-Y44P-C3 F型
PM-F44 NPN開路集電極
晶體管PM-F44-C3 PM-F44P PNP開路集電極
晶體管PM-F44P-C3 R型
PM-R44 NPN開路集電極
晶體管PM-R44-C3 PM-R44P PNP開路集電極
晶體管PM-R44P-C3 (注1)： 型號末尾帶有"-C3"符號的機型電纜長度為3m。
PM-54(連接器型)
種類 形狀
(mm)檢測距離 型式名 輸出 輸出動作 K型
5mm(固定) PM-K54 NPN開路集電極
晶體管裝備2種輸出
入光時ON／
遮光時ONPM-K54P PNP開路集電極
晶體管T型
PM-T54 NPN開路集電極
晶體管PM-T54P PNP開路集電極
晶體管L型
PM-L54 NPN開路集電極
晶體管PM-L54P PNP開路集電極
晶體管Y型
PM-Y54 NPN開路集電極
晶體管PM-Y54P PNP開路集電極
晶體管F型
PM-F54 NPN開路集電極
晶體管PM-F54P PNP開路集電極
晶體管R型
PM-R54 NPN開路集電極
晶體管PM-R54P PNP開路集電極
晶體管
