規格
種類 小型·放大器內置型 K型 T型 L型 Y型 F型 R型 型號 PM-K45 PM-T45 PM-L45 PM-Y45 PM-F45 PM-R45 檢測距離 6mm(固定) 最小檢測物體 0.8×1.2mm不透明體 應差(遲滯) 0.05mm以下 重復精度 0.01mm以下 電源電壓 5～24V DC±10％ 脈動P-P10％以下 消耗電流 15mA以下 輸 出 NPN開路集電極晶體管
?最大流入電流：50mA
?外加電壓：30V (輸出和+V之間)
?剩余電壓：2.0V(流入電流為50mA時)、1.0V(流入電流為16mA時)輸出動作 入光時ON/遮光時ON 裝備2種輸出 保護電路 電源逆接保護電路
輸出逆接保護電路
輸出短路保護反應時間 入光時：20μs、遮光時：80μs以下
(最大反應頻率：3kHz)工作狀態指示燈 橙色LED(入光時亮起) 耐
環
境
性保護構造 IP64（IEC） 使用環境溫度 -25～＋55℃(注意不可結露、結冰)，存儲時：-30～＋80℃ 使用環境濕度 5～85％RH，存儲時：5～95%RH 使用環境照明度 熒光燈光：受光面照明度1,000lx 耐電壓 AC1,000V 1分鐘 所有電源連接端子與外殼之間 絕緣電阻 所有電源連接端子與外殼之間，50MΩ以上，基于DC250V的高阻表 耐振動 頻率10～2,000Hz 雙振幅1.5mm X,Y和Z方向各2小時 耐沖擊 加速度 15,000m/s2(約1,500G) X,Y和Z方向各3次 投光元件 紅外線LED(投光波峰波長：855nm、非調制式) 材質 外殼：PBT、顯示罩：聚碳酸酯 電纜 0.09mm24芯橡皮電纜，長1m 電纜延長 0.3mm2以上的電纜
全長可延長至100m重量 本體重量：約10g(3m電纜長度型：約30g)
包裝重量：約15g(3m電纜長度型：約35g)(注1)：無指定時的測量條件為使用環境溫度＝23℃。
-
尺寸圖
- 單位mm

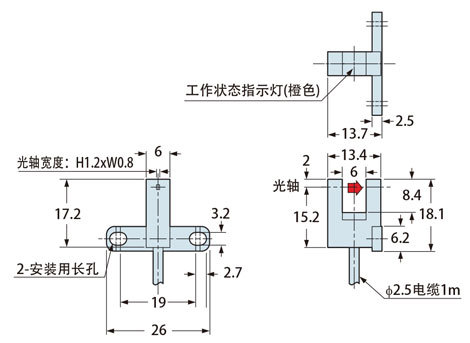

PM-K45(-C3)
傳感器

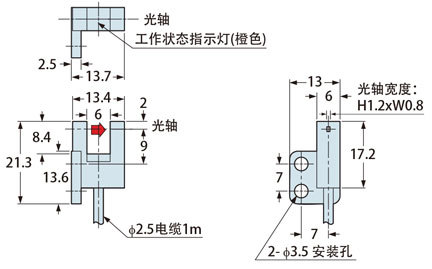

PM-T45(-C3)
傳感器

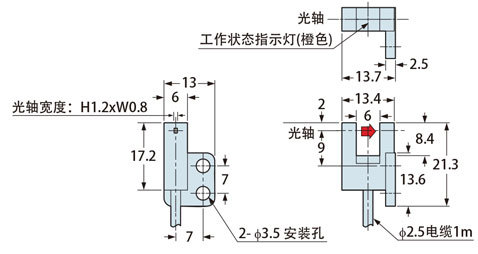

PM-L45(-C3)
傳感器

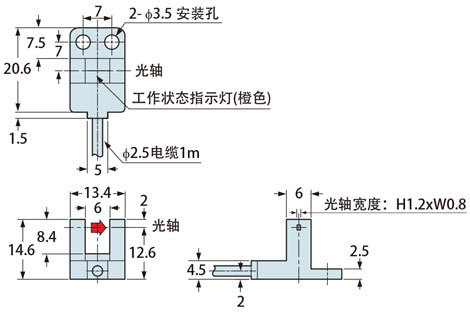

PM-Y45(-C3)
傳感器

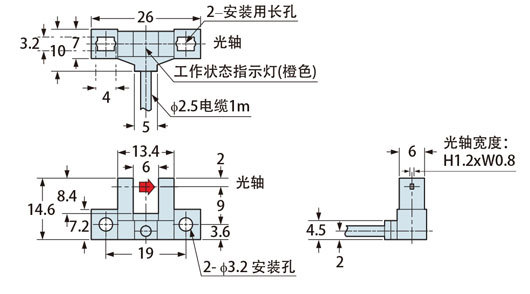

PM-F45(-C3)
傳感器

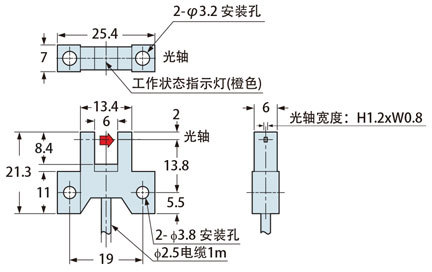

PM-R45(-C3)
傳感器
-
可靠性、施工性大幅提高!
※1※1 EMC指定適用
特點標配3個保護電路
機身雖小，卻在所有機型中標配
①電源逆接保護電路、
②輸出逆接保護電路、
③輸出短路保護電路。
大幅降低了配線錯誤所導致的風險。通過M3螺絲輕松安裝
可通過固定2個M3螺絲的方式輕松安裝。
※請另行準備M3螺絲、墊圈等。采用本公司特有的整體成型法保護構造IP64
實現了通過耐沖擊15,000m/s2(約1,500G、X，Y和Z方向 各3次)、耐振動10～2,000Hz(雙振幅1.5mm、X，Y和Z 方向各2小時)2項耐久性試驗的耐振動構造。
投光、受光部間距為6mm，留有余量
投光、受光部間距比以往產品加大1mm，針對 檢測物體的位置變化而留有余量。
根據投光、受光標記輕松調整
從外側掌握投光、受光位置，可輕松 調整檢測物體的位置。
大而清晰多角度動作指示燈
將大型動作指示燈(橙色)安裝在傳感器中央， 可從各個方向確認動作指示燈。

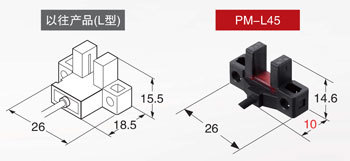

小巧緊湊
安裝間距與以往產品相同，所有機型均實現了大幅度的省空間化，而且還可輕松置換以往產品。
多種型號選擇
形狀多達6種，可根據安裝條件進行選擇。
