- 產品描述
- 尺寸
- 特性
- 接線圖
-
規格
種類 微小型 耐彎曲電纜型 型式名 NPN輸出 PM-□24 PM-□24-R PNP輸出 PM-□24P - 檢測距離 5mm(固定) 最小檢測物體 0.8×1.8mm非透明體 應差 0.05mm以下 重復精度 0.03mm以下 電源電壓 5～24V DC±10％ 脈動P-P10％以下 消耗電流 15mA以下 輸出 NPN開路集電極晶體管
?最大流入電流：50mA
?外加電壓：30V DC以下(輸出和0V之間)
?剩余電壓：0.7V以下(流入電流為50mA時) 0.4V以下(流入電流為16mA時)PNP開路集電極晶體管
?最大源電流：50mA
?外加電壓：30V DC以下(輸出和+V之間)
?剩余電壓：0.7V以下(源電流為50mA時) 0.4V以下(源電流為16mA時)輸出動作 入光時ON/遮光時ON 裝備2種輸出 反應時間 入光時：20μs以下、遮光時：100μs以下
(反應頻率1kHz以上)(注2)工作狀態指示燈 紅色LED(入光時亮起) 環
境
性
能使用環境溫度(注3)(注4) -25～＋55℃(注意不可結露、結冰)，存儲時：-30～＋80℃ 使用環境濕度 35～85％RH，存儲時：35～85％RH 使用環境照明度 熒光燈光：受光面照明度1,000 lx 以下 耐電壓 AC1,000V 1分鐘 所有電源連接端子與外殼之間 絕緣電阻 所有電源連接端子與外殼之間，50MΩ以上，基于DC250V的高阻表 耐振動 頻率10～2,000Hz 雙振幅1.5mm X,Y和Z方向各2小時 耐沖擊 加速度15,000m/s2(約1,500G) X,Y和Z方向各3次 投光元件 紅外線LED(投光波峰波長：940nm、非調制式) 材質 外殼：PBT、狹縫透光罩：聚碳酸酯 電纜 0.09mm2 4芯橡皮電纜
[PM-□24-R:0.1mm24芯耐彎曲，耐油，耐熱型橡皮電纜(注5)]
長1m電纜延長 0.3mm2以上的電纜全長可延長至100m 重量 本體重量：約10g (注1)：無指定時的測量條件為使用環境溫度＝+23℃。
(注2)：反應頻率是指使下圖中的圓盤旋轉時的數值。
(注3)：如果在＋50℃以上的環境溫度下使用，請務必將傳感器安裝于金屬體上。
(注4)：請注意，當環境溫度在－10℃以下時，PM-□24-R型電纜會失去伸縮性。
(注5)：PM-□24-R的電纜適用于移動機座上的耐彎曲電纜。當傳感器安裝在移動機座上時，固定傳感器電纜接點使得沒有壓力施加在上面。
(PM-□24-R以外不適于安裝在移動機座上。)
-
尺寸圖
- 單位mm

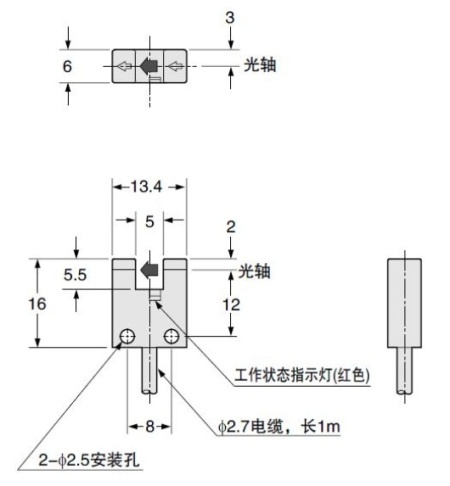

PM-K24(P)
PM-K24-R傳感器

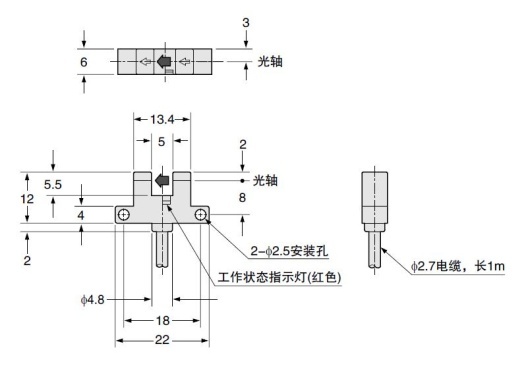

PM-L24(P)
PM-L24-R傳感器

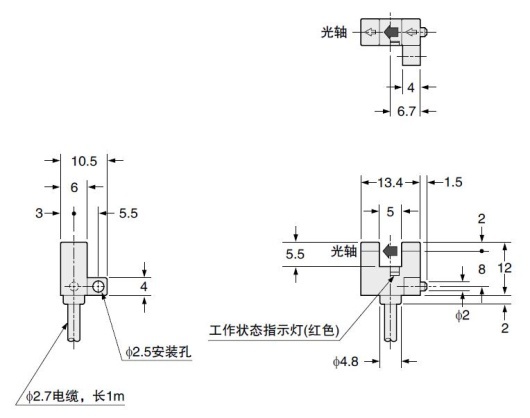

PM-F24(P)
PM-F24-R傳感器
PM-R24(P)
PM-R24-R傳感器
PM-U24(P)
PM-U24-R傳感器
-

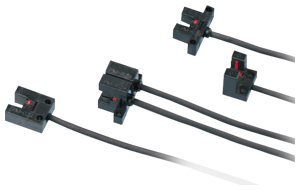

小型、節省空間！！
※1 EMC指定適用
※2 Recognition認證
※3 認證獲得(僅一部分型號)
特點
小型、節省空間
小型規格，有助于裝置的小型化和節省空間。
裝備有兩個獨立的輸出
所有型號均裝備有兩個獨立輸出－入光時ON/遮光時ON，可根據使用場所的不同，應對不同輸出要求。

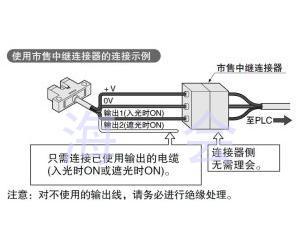

由于裝備有兩個獨立的輸出，不存在使用輸入控制線控制輸出方式的繁瑣操作，也不用擔心因斷線而造成動作相反的事故發生，只要將所需輸出方式相對應的線連接就可以了。
注意：對不使用的輸出線，請務必進行絕緣處理。
多種型號選擇
備有5種形狀及15種型號。
您可以從中選出滿足您安裝條件的型號。全球適用
符合歐洲EMC指定。并取得了UL認證。
PM-□24也取得了韓國S標志的認證。
也備有PNP輸出型。可放心用在出口機器上。 -
種類
種類 形狀
(mm)檢測距離 型號名稱
(注1)(注2)輸出 輸出動作 超小型 K型
5mm(固定) PM-K24 NPN開路集電極晶體管 入光時ON／遮光時ON
2輸出裝備PM-K24P PNP開路集電極晶體管 PM-K24-R NPN開路集電極晶體管 PM-K24-C3 NPN開路集電極晶體管 L型
PM-L24 NPN開路集電極晶體管 PM-L24P PNP開路集電極晶體管 PM-L24-R NPN開路集電極晶體管 PM-L24-C3 NPN開路集電極晶體管 F型
PM-F24 NPN開路集電極晶體管 PM-F24P PNP開路集電極晶體管 PM-F24-R NPN開路集電極晶體管 PM-F24-C3 NPN開路集電極晶體管 R型
PM-R24 NPN開路集電極晶體管 PM-R24P PNP開路集電極晶體管 PM-R24-R NPN開路集電極晶體管 PM-R24-C3 NPN開路集電極晶體管 U型
PM-U24 NPN開路集電極晶體管 PM-U24P PNP開路集電極晶體管 PM-U24-R NPN開路集電極晶體管 PM-U24-C3 NPN開路集電極晶體管 (注1)： 型號末尾帶有"-R"符號的機型屬于耐彎曲電纜型。
3m電纜長度型
