- 產品描述
- 尺寸
- 特性
- 接線圖
-
規格
種類 小型?電纜型 耐彎曲電纜型 3m電纜長度型 型號 NPN輸出 PM-□25 PM-□25-R PM-□25-C3 PNP輸出 PM-□25-P - - 檢測距離 6mm(固定) 最小檢測物體 0.8mm×1.2mm不透明體 應差（遲滯） 0.05mm以下 重復精度 0.01mm以下 電源電壓 5V DC～24V DC±10% 脈動P-P10%以下 消耗電流 15mA以下 輸出 <NPN輸出型>
NPN開路集電極晶體管
?最大流入電流：50mA
?外加電壓：30V DC以下(輸出和0V間)
?剩余電壓：2V以下(流入電流50mA)、1V以下(流入電流16mA)
<PNP輸出型>
PNP開路集電極晶體管
?最大流出電流：50mA
?外加電壓：30V DC以下(輸出和+V間)
?剩余電壓：2V以下(流出電流50mA)、1V以下(流出電流16mA)流出電流 入光時ON／遮光時ON 裝備2種輸出 短路保護 裝備 反應時間 入光時：20μs以下、遮光時：80μs以下
(最大反應頻率為3kHz)(注2)工作狀態指示燈 橙色LED(入光時亮燈) 污損度 3 耐
環
境
性保護結造 IP64(IEC) 使用環境溫度
(注3)(注4)-25℃～+55℃(注意不可結露、結冰)、存儲時：-30℃～+80℃ 使用環境濕度 5%RH～85%RH、存儲時：5%RH～95%RH 使用環境照明度 熒光燈光：受光面照明度1,000 ?x以下 耐電壓 AC1,000V 1分鐘 所有電源連接端子與外殼之間 絕緣電阻 所有電源連接端子與外殼之間，20MΩ以上，基于DC250V的高阻表 耐振動 頻率10Hz～2,000Hz 雙振幅1.5mm XYZ各方向2小時 耐沖擊 加速度15,000m/s2(約1,500G) XYZ各方向3次 投光元件 紅外線LED(投光波峰波長：855nm、非調制式) 材質 外殼：PBT、顯示罩：聚碳酸酯 電纜 0.09mm2 4芯 附帶橡膠絕緣電纜PVC 1m 0.1mm2 4芯 附帶耐彎曲性橡膠絕緣電纜 PVC 1m(注5)(注6) 0.09mm2 4芯 附帶橡膠絕緣電纜 PVC 3m 延長電纜 0.3mm2以上的電纜，全長可延長到100m（注7） 重量 本體重量：約10g、包裝重量：約15g 本體重量：約30g、包裝重量：約35g (注1)：無指定時的測量條件為使用環境溫度=+23℃。

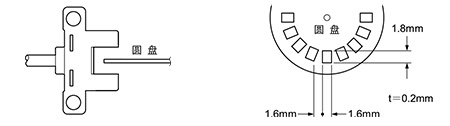

(注2)：反應頻率是指使下圖中的圓盤旋轉時的數值。
(注3) : 如果在＋50℃以上的環境溫度下使用，請務必將傳感器安裝于金屬體上。
(注4) : 請注意，當環境溫度在?10℃以下時，PM-□25-R型電纜會失去柔軟性。
(注5) : PM-□25-R的電纜適用于移動機座上的耐彎曲電纜。當傳感器安裝在移動機座上時，固定傳感器電纜接點使得沒有壓力施加在上面。
(注6) : 保管PM-□25-R時，請勿接觸檢測部位及作為指示燈部位的電纜。
(注7) : 延長電纜超過20m以上時，請確認傳感器附屬電纜一端的供應電壓在4.5V以上。
-

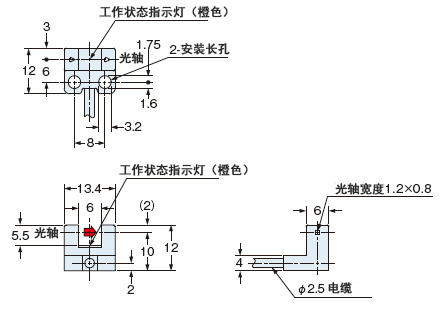

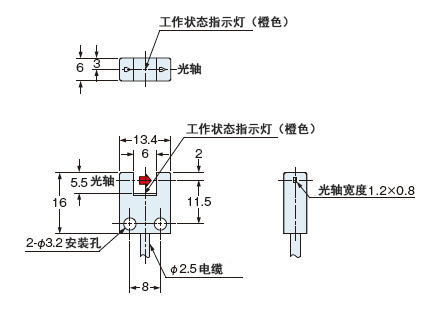

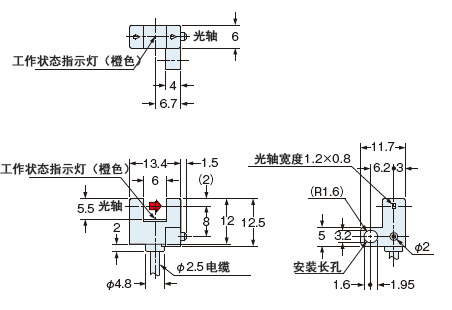

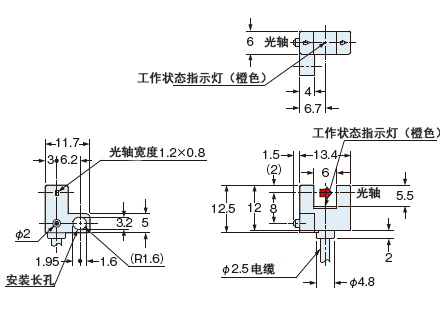

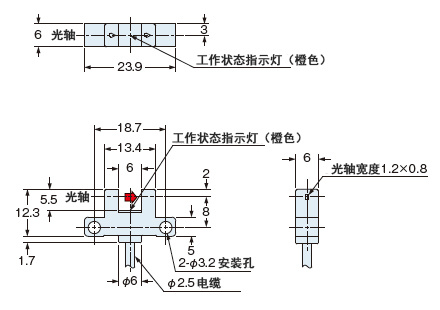

尺寸圖
- 單位mm
PM-F25□
傳感器
PM-K25□
傳感器
PM-L25□
傳感器
PM-R25□
傳感器
PM-U25□
傳感器
-
可用M2/M3螺絲進行安裝！
UL/C-UL 、CE 、Korean S Mark 已取得。
UL : Recognition認證
CE : EMC指令
韓國S標志 : 僅NPN輸出?1m電纜長度型（除耐彎曲型）
特點
標配3個保護電路
機身雖小，卻在所有機型中標配
1.電源逆接保護電路
2.輸出逆接保護電路
3.輸出短路保護電路
通過以上電路的標準配備，大幅減少了因錯誤配線造成傳感器故障所導致的風險。

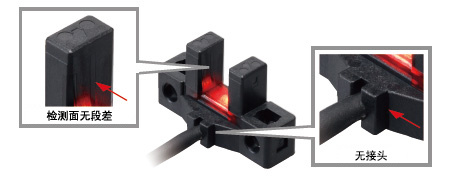

保護構造IP64
采用本公司獨特的整體成型法，使得檢測面和主體之間沒有任何間隙。大大減少了因水滴飛濺、灰塵等造成故障的可能性。
※照片為PM-L45。

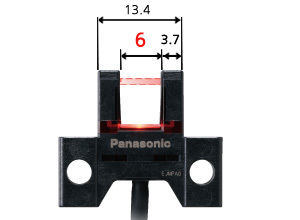

投光、受光部間距為6mm，留有余量
檢測部位的外形尺寸和本公司以往產品相同，通過將投光?受光部分厚度各減少0.5mm，可使投光?受光間隔擴大1mm。大大降低了檢測物體和檢測部位發生沖擊的危險性。
(單位 : mm)
※照片為PM-K45。

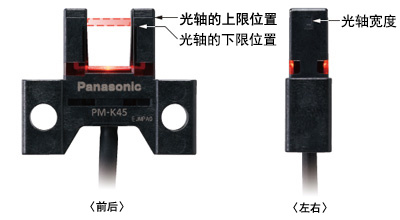

根據投光、受光標記輕松調整
可從前后?左右對光軸的上下位置進行確認。可輕松調整檢測物體的位置。
※照片為PM-K45。
大而清晰多角度動作指示燈
搭載投光時會自動打開的大型作業指示燈（橙色）。不僅可以進行從上方確認，還可從側面進行確認。
※截至2015年11月本公司調查
M3螺絲輕松安裝！
M2螺絲或者M3螺絲可輕松安裝。
(M2螺絲或者M3螺絲?墊圈等請另外單獨準備。)
■M2或者M3螺絲1點固定 : PM-F25、PM-R25
■M2或者M3螺絲2點固定 : 除上述以外的其他機種強烈的振動?沖擊
用樹脂將電纜和內部電路結合部位等應力集中位置覆蓋住，這一結構可有效降低因振動、沖擊造成的故障風險。
-

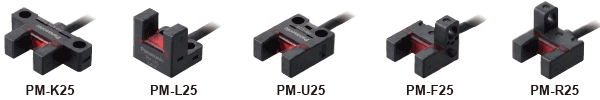

種類
超小型?電纜型
種類 形狀(mm) 檢測距離 型號 電纜長度 輸出 輸出動作 K
型
6mm
(固定)PM-K25 1m NPN開路集電極
晶體管裝備2種輸出：
入光時ON／
遮光時ONPM-K25-R 1m 耐彎曲 PM-K25-C3 3m PM-K25-P 1m PNP開路集電極
晶體管L
型
PM-L25 1m NPN開路集電極
晶體管PM-L25-R 1m 耐彎曲 PM-L25-C3 3m PM-L25-P 1m 開路集電極
晶體管U
型
PM-U25 1m NPN開路集電極
晶體管PM-U25-R 1m 耐彎曲 PM-U25-C3 3m PM-U25-P 1m PNP開路集電極
晶體管F
型
PM-F25 1m NPN開路集電極
晶體管PM-F25-R 1m 耐彎曲 PM-F25-C3 3m PM-F25-P 1m PNP開路集電極
晶體管R
型
PM-R25 1m NPN開路集電極
晶體管PM-R25-R 1m 耐彎曲 PM-R25-C3 3m PM-R25-P 1m PNP開路集電極
晶體管(注1)： 型號名稱末尾帶"-R"的機種為耐彎曲電纜型，帶"-C3"的機種為3m電纜長度型。
