商品名稱: 小型激光位移傳感器HL-G1 NEW
商品編號: 1339897200628092928

規格

傳感器

規格

型號		HL-G103-A-C5	HL-G105-A-C5	HL-G108-A-C5	HL-G112-A-C5
測量中心距離		30mm	50mm	85mm	120mm
測量范圍		±4mm	±10mm	±20mm	±60mm
分辨率		0.5μm	1.5μm	2.5μm	8μm
直線性		±0.1% F.S.
溫度特性		±0.08% F.S./℃
光源		紅色半導體激光(投光峰波長度655nm)
	輸出	最大輸出：1mW
	激光等級	2級(JIS/IEC)，Ⅱ級(FDA Laser Notice No.50)
光束直徑(注2)		0.1×0.1mm	0.5×1mm	0.75×1.25mm	1.0×1.5mm
受光元件		CMOS圖像傳感器
電源電壓		24V DC±10%　含脈動0.5V(P-P)
消耗電流		100mA以下
取樣周期		200μs、500μs、1ms、2ms
模擬輸出	電壓	輸出范圍：0~10.5V(正常時)、11V(報警時)　輸出阻抗：100Ω
	電流	輸出范圍：3.2~20.8mA(正常時)、21.6mA(報警時)　負載阻抗：300Ω以下
輸出 (OUT1 OUT2 OUT3)		判斷輸出或者警報輸出(設定切換式) NNPN晶體管·開路集電極/PNP晶體管·開路集電極(切換式) ＜選擇NPN輸出時＞　?最大流入電流：50mA 　?外加電壓：3~24V DC(輸出-0V間) 　?剩余電壓：2V以下(流入電流50mA時) ＜選擇PNP輸出時＞　?最大流出電流：50mA 　?剩余電壓：2.8V以下(流出電流50mA時)
	輸出動作	ON時(輸出動作時)打開
	短路保護	配備(自動復位式)
NP切換輸入		連接0V時：NPN輸出動作連接電源用24V DC時：PNP輸出動作
時間輸入		選擇NPN輸出動作時：連接到0V時動作，或者在連接過程中動作(因設定而異) 選擇PNP輸出動作時：連接外部電源+時動作，或者在連接過程中動作(因設定而異)
多重輸入		根據輸入時間執行零設置、零設置關閉、復位、教導、激光控制選擇NPN輸出時：根據連接到0V的時間選擇PNP輸出時：根據連接到外部電源+的時間
指示燈	激光投光指示燈	綠色發光二極管激光投光時亮起
	警報指示燈	橙色發光二極管因光量不足導致無法檢測時亮燈
	輸出指示燈	黃色發光二極管×3
數字顯示部		紅色發光二極管　5 ¹/₂位顯示
耐環境性	保護構造	IP67
	使用環境溫度	－10~45℃(應無結冰)　存儲時：－20~60℃(應無結冰)
	使用環境濕度	35~85%RH(應無凝露)　存儲時：35~85%(應無凝露)
	使用環境照明度	白熾燈：受光面照明度3,000lx以下　(注3)
	使用高度	2,000m以下
	污染度	2
	絕緣電阻	所有電源連接端子與外殼之間，20MΩ以上，基于DC250V的高阻表
	耐電壓	AC1,000V 1分鐘，所有電源連接端子與外殼之間
	耐振動	耐久頻率：10~55Hz(周期：1分鐘)　雙振幅1.5mm　 X, Y, Z方向各2小時
	耐沖擊	500m/s²(約50G)　方向各3次
電纜		0.1mm²　帶10芯橡膠絕緣電纜5m
材質		本體外殼：PBT、全面蓋板：丙烯基、電纜：PVC
重量		本體重量：約70g(不含電纜)、約320g(含線纜)、包裝重量：約380g
附件		激光警告標簽：1套

(注1)：當未明確指定測量條件時，使用條件如下。電源電壓：24VDC，周圍溫度：20℃，取樣周期：500μs，平均次數：1,024次，測量中心距離，由白陶瓷制成的被測物體，模擬輸出。
(注2)：測量中心距離處的數值。以中心光強度的1/e2(約13.5％)定義這些值。如果定義范圍外有光泄漏，并且檢測點外圍的反射率高于檢測點本身，則結果可能會受到影響。
(注3)：受周圍使用照度影響的波動量為±0.1%F.S.以下。

高功能型

型號		HL-G103-S-J	HL-G105-S-J	HL-G108-S-J	HL-G112-S-J
檢測中心距離		30mm	50mm	85mm	120mm
檢測范圍		±4mm	±10mm	±20mm	±60mm
分辨率		0.5μm	1.5μm	2.5μm	8μm
線性度		±0.1% F.S.
溫度特性		±0.08% F.S./℃
光源		紅色半導體激光(投光峰波長：655nm)
	輸出	最大輸出：1mW
	激光等級	等級Ⅱ(FDA Laser Notice No.50)
光束直徑(注2)		0.1×0.1mm	0.5×1mm	0.75×1.25mm	1.0×1.5mm
受光元件		CMOS圖像傳感器
電源電壓		24V DC±10%　含脈動0.5V(P-P)
消耗電流		100mA以下
取樣周期		200μs、500μs、1ms、2ms
模擬輸出	電壓	輸出范圍：0~10.5V(正常時)、11V(報警時)　輸出阻抗：100Ω
	點流	輸出范圍：3.2~20.8mA(正常時)、21.6mA(報警時)　負載阻抗：300Ω以下
輸出 (OUT1 OUT2 OUT3)		判斷輸出或者警報輸出(設定切換式) NPN晶體管·開路集電極/PNP晶體管·開路集電極(切換式) ＜選擇NPN輸出時＞　?·最大流入電流：50mA 　?外加電壓：3~24V DC(輸出-0V間) 　?剩余電壓：2V以下(流入電流50mA時) ＜選擇PNP輸出時＞　?最大流出電流：50mA 　?剩余電壓：2.8V以下(流出電流50mA時)
	輸出動作	ON時(輸出動作時)打開
	短路保護	配備(自動復位式)
NP切換輸入		連接0V時：NPN輸出動作連接電源用24V DC時：PNP輸出動作
時間輸入		選擇NPN輸出動作時：連接到0V時動作，或者在連接過程中動作(因設定而異) 選擇PNP輸出動作時：連接外部電源+時動作，或者在連接過程中動作(因設定而異)
多重輸入		根據輸入時間執行零設置、零設置關閉、復位、教導、激光控制選擇NPN輸出時：根據連接到0V的時間選擇PNP輸出時：根據連接到外部電源+的時間
通信接口		RS-422或RS-485(切替式) 速率：9,600/19,200/38,400/115,200/230,400/460,800/921,600 bps 數據長8bit、停止位長1bit、無奇偶校驗、有BCC、數據區分：CR
指示燈	激光投光指示燈	綠色發光二極管激光投光時亮起
	警報指示燈	橙色發光二極管因光量不足導致無法檢測時亮燈
	輸出指示燈	黃色發光二極管×3
數字顯示部		紅色發光二極管　5 ¹/₂位顯示
耐環境性	保護構造	IP67(連接器除外)
	使用環境溫度	－10~45℃(應無結冰)　存儲時：－20~60℃(應無結冰)
	使用環境濕度	35~85%RH(應無凝露)　存儲時：35~85%(應無凝露)
	使用環境照明度	白熾燈：受光面照明度3,000lx以下　(注3)
	使用高度	2,000m以下
	污染度	2
	絕緣電阻	所有電源連接端子與外殼之間，20MΩ以上，基于DC250V的高阻表
	耐電壓	AC1,000V 1分鐘，所有電源連接端子與外殼之間
	耐振動	耐久頻率：10~55Hz(周期：1分鐘)　雙振幅1.5mm　 X, Y, Z方向各2小時
	耐沖擊	500m/s²(約50G)　X, Y, Z方向各3次
電纜		帶14芯連接器橡膠絕緣電纜0.5m
電纜延長		使用選配件(另售)的延長電纜最多可延長至全長20m
材質		本體外殼：PBT、全面蓋板：丙烯基、電纜：PVC
重量		本體重量：約70g(不含電纜)、約110g(含電纜)、包裝重量：約160g
附件		激光警告標簽：1套

(注1) ：未指定時的檢測條件如下：電源電壓：24V DC、周圍溫度：20℃、取樣周期500μs、平均次數：1024次、檢測中心距離、對象物體：白色陶瓷、模擬輸出。
(注2) ：該值為檢測中心距離上的值。以中心光強度的1/e2(約13.5%)定義這些值。如果定義區域外有光泄漏，并且檢測點周圍有高于檢測點本身的強反射，檢測結果可能會受到影響。
(注3) ：周圍環境照明度所引起的變動在±0.1%F.S.以下。

尺寸圖

單位mm

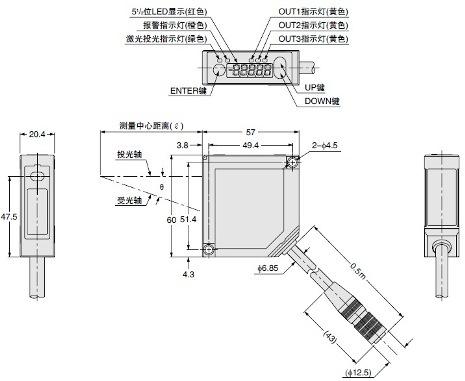

HL-G1□A-C5

標準型

型號	測量中心距離(?)	θ
HL-G103-A-C5	30mm	30°
HL-G105-A-C5	50mm	21°
HL-G108-A-C5	85mm	15°
HL-G112-A-C5	120mm	11°
HL-G125-A-C5	250mm	6.2°

HL-G1□S-J

多功能型

型號	測量中心距離(?)	θ
HL-G103-S-J	30mm	30°
HL-G105-S-J	50mm	21°
HL-G108-S-J	85mm	15°
HL-G112-S-J	120mm	11°
HL-G125-S-J	250mm	6.2°

HL-G103A-RA-C5

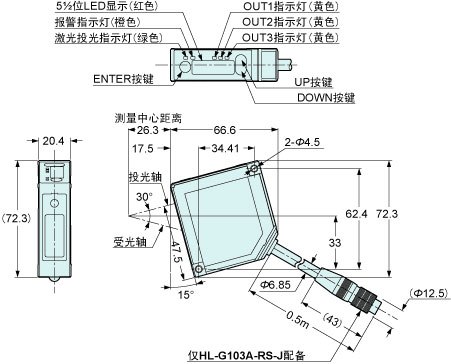

HL-G103A-RS-J

標準型、多功能型

HL-G105A-RA-C5

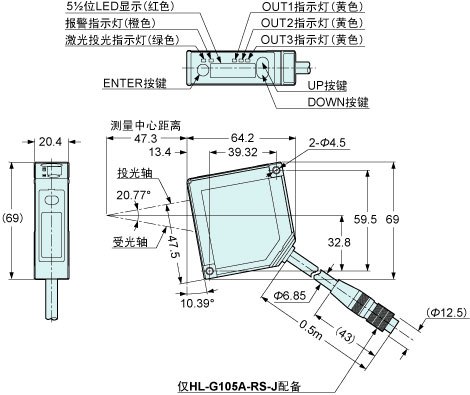

HL-G105A-RS-J

標準型、多功能型

HL-G108A-RA-C5

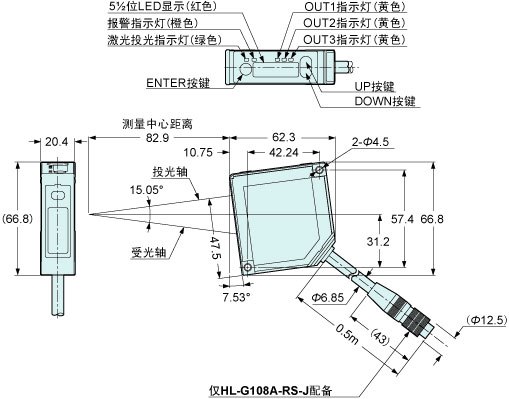

HL-G108A-RS-J

標準型、多功能型

HL-G1CCJ□

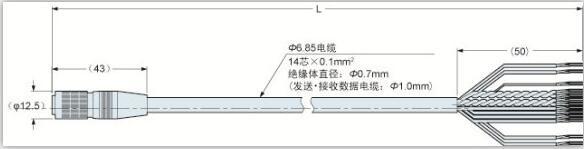

延長電纜(多功能型用)

型號	L
HL-G1CCJ2	2,000 ^{+ 200}₀
HL-G1CCJ5	5,000 ^{+ 500}₀
HL-G1CCJ10	10,000 ^{+ 1000}₀
HL-G1CCJ20	20,000 ^{+ 2000}₀

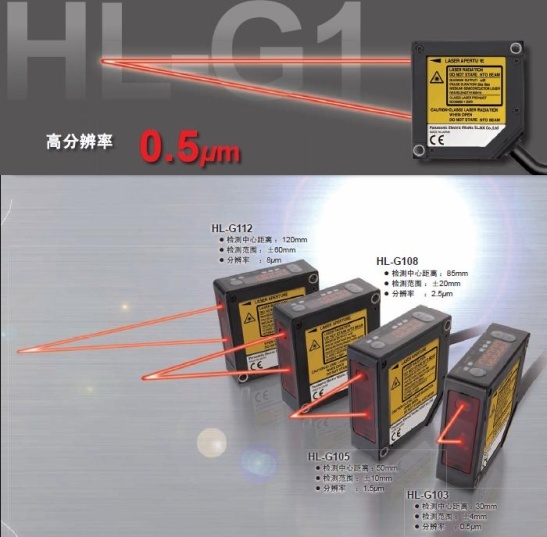

高性價比的
CMOS激光位移傳感器的標準型

CE 、FDA 已取得。

CE : EMC指令

特點

Quick

在顯示數字的同時即可對取樣周期及輸出等進行簡單地設定。有利于快速啟動裝置。

■顯示數字的同時即可簡單地設定

傳感器本體上配備有數字顯示部，因此，在確認變位量的同時可進行簡單地設定。

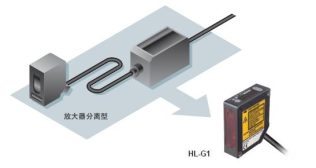

■控制器內置，可對設備，生產線進行簡單地組裝

傳感器和控制器集成于一體。
無需對控制器進行施工，也不需要安裝空間。

Compact

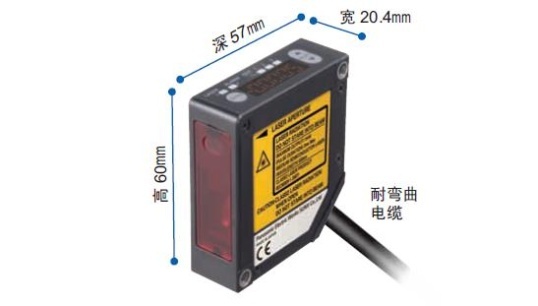

內置有控制器及數字顯示部，同時實現了小型尺寸。凝聚了
本公司的小型化技術。
可簡單地安裝在狹窄的縫隙內和機械手上。

■內置控制器和數字顯示部的

■即使是可動部分也采用輕重量機身
本體約的輕量樹脂機身還可安裝到滑動設備和機械手上。
另外，標準采用了耐彎曲性良好的電纜。
■防水防塵的保護構造IP67

由于實現了保護構造IP67，因此在水和灰塵較多的環境中也可使用。另外，安裝孔內插有金屬套管，因此最大可使用0.8N·m的力矩擰緊。

Friendly

備有可進一步提高使用便利性的接口。
可利用PC、觸摸屏執行更進一步的操作和分析。

■通過專業程序、觸摸屏進一步，提升使用功能(僅限高功能型)

一次性最多可對16臺傳感器進行設定。可進行受光量波形的監控、數據緩沖等顯示，并簡單地收集分析中所要用到的數據。安裝時可選擇各種語言。

●數據緩沖功能
存儲、顯示測量數據。可與以往測量的數據進行重疊顯示，因此可進行比較、分析。

●受光量波形顯示
受光量以受光元件的各個單元為單位顯示。

●檢測值顯示
可顯示檢測值與各個端子的輸出狀態。

必需的工作環境
PC環境	PC-AT 兼容機
OS	OS種類	32/64	Edition	Service Pack
	Windows? Vista	32bit	Business	SP2以上
	Windows? 7	32bit/64bit	Professional	無特別內容
	Windows? 8	32bit/64bit	Pro	無特別內容
CPU	Intel Pentium4 2GHz以上或者同等以上的兼容CPU
顯示器	XGA(1024×768 256色)以上
存儲器	2GB以上
硬盤	可用空間 100MB以上
USB接口	依據USB2.0全速(與USB1.1兼容)

※ 工具軟件對應以下語言。安裝時可選擇日語、英語、韓語、中文。

■檢測值顯示?傳感器設定用畫面數據

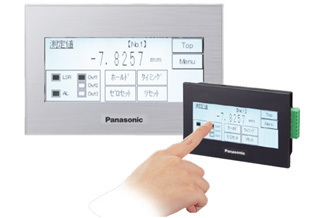

通過與可編程智能操作面板GT02·GT12系列進行組合，可在相距較遠的位置簡單地對傳感器的情況進行確認或設定。
可在安裝時選擇日語、英語、中文、韓語顯示
關于GT系列的詳情、請瀏覽網站信息或者產品樣本。

請在以下機型中選擇可編程智能操作面板。
電源：24V
通信端口：RS422(RS485)
?AIG02GQ 14D
?AIG02MQ 15D
?AIG12GQ 14D/15D
?AIG12MQ 14D/15D

可對應各種需求的輸入/輸出

●時間輸入+多重輸入
除時間輸入外，還可根據用途選擇以下輸入。
　?零設置ON/OFF?激光控制?復位?教學
●3種輸出+ 種模擬輸出
配備有三個輸出，因此可用作H1·GO·LOW的判斷輸出及警報輸出。
另外，模擬輸出還配備有電壓輸出與電流輸出。

削減登錄品號

●NPN/PNP兩極對應
通過配線，可由1個產品號來對應NPN/PNP兩極性，因此削減用于保養、維護的產品號。

順暢地做好切換準備

●存儲卡替換功能
最多可設定4個傳感器。為了可簡單地進行設定替換，因此請事先做好裝置的替換準備。

全球性支持

分辨率0.5μm的高精度測量，以及LED數字顯示，使用更加方便，可使用在世界各個生產現場。

種類

傳感器

擴散反射型

種類	測量中心距離及測量范圍	分辨率	光束直徑	型號
標準型	30±4mm	0.5μm	0.1×0.1mm	HL-G103-A-C5
多功能型	30±4mm	0.5μm	0.1×0.1mm	HL-G103-S-J
標準型	50±10mm	1.5μm	0.5×1mm	HL-G105-A-C5
多功能型	50±10mm	1.5μm	0.5×1mm	HL-G105-S-J
標準型	85±20mm	2.5μm	0.75×1.25mm	HL-G108-A-C5
多功能型	85±20mm	2.5μm	0.75×1.25mm	HL-G108-S-J
標準型	120±60mm	8μm	1.0×1.5mm	HL-G112-A-C5
多功能型	120±60mm	8μm	1.0×1.5mm	HL-G112-S-J
標準型	250±150mm	20μm	1.75×3.5mm	HL-G125-A-C5
多功能型	250±150mm	20μm	1.75×3.5mm	HL-G125-S-J

正反射型

種類	測量中心距離及測量范圍	分辨率	光束直徑	型號
標準型	26.3±2mm	0.5μm	0.1×0.1mm	HL-G103A-RA-C5
多功能型	26.3±2mm	0.5μm		HL-G103A-RS-J
標準型	47.3±5mm	1.5μm		HL-G105A-RA-C5
多功能型	47.3±5mm	1.5μm		HL-G105A-RS-J
標準型	82.9±10mm	2.5μm	0.2×0.2mm	HL-G108A-RA-C5
多功能型	82.9±10mm	2.5μm	0.2×0.2mm	HL-G108A-RS-J

返回頁首

電纜延長(多功能型用)

品名	型號	內容
延長電纜 (多功能型用)	HL-G1CCJ2	長度2m、本體重量約130g	單側帶連接器橡皮電纜
	HL-G1CCJ5	長度5m、本體重量約320g
	HL-G1CCJ10	長度10m、本體重量約630g
	HL-G1CCJ20	長度20m、本體重量約1,300g
