- 產品描述
- 尺寸
- 特性
- 接線圖
-
規格
傳感器檢測頭
種類 通用 高精度 標準型 低測量力型 標準型 低測量力型 型號 HG-S1010 HG-S1010R HG-S1110 HG-S1110R 相組合的控制器 HG-SC101(-P)、HG-SC111(-P)、HG-SC112(-P)、HG-SC113 位置檢出方法 光學絕對式線性編碼器方式 測量范圍 10mm(注1) 行程 10.5mm以上(注1) 測量力
(注2)
(注3)朝下安裝時 1.65N以下1.1N(注4) 0.35N以下0.3N(注4) 1.65N以下1.1N(注4) 0.35N以下0.3N(注4) 朝上安裝時 1.35N以下0.85N(注4) 0.12N以下0.05N(注4) 1.35N以下0.85N(注4) 0.12N以下0.05N(注4) 橫向安裝時 1.5N以下
0.95N(注4)0.25N以下
0.2N(注4)1.5N以下
0.95N(注4)0.25N以下
0.2N(注4)分辨率 0.5μm 0.1μm 指示精度
(P-P)
(注2)全范圍：2.0μm以下
窄范圍：1.0μm以下(任意60μm)全范圍：1.0μｍ以下
窄范圍：0.5μm以下(任意60μm)前端抖動量 35μm(代表值) 熱插拔功能 配備 工作指示燈 2色LED(橙色／綠色) 耐
環
境
性保護構造 IP67(IEC)(注5) - IP67(IEC)(注5) - 使用環境溫度 -10～+55℃(應無結露和結冰)、保存時：-20～+60℃ 使用環境濕度 35～85%RH、保存時：35～85%RH 絕緣電阻 DC250V 100MΩ以上 耐振動 耐久10～500Hz 復振幅3mm(最大加速度 196m/s2) XYZ各方向2小時 耐沖擊 耐久1,960m/s2 XYZ各方向3回 機械壽命 1億次以上（注6） 緊固強度 固定螺絲：1.5N?m、螺母：12.5N?m 測量頭緊固力矩 0.1～0.4N?m(不應在本體上施加力量) 接地方式 電容接地 材質 機身：鋅、保持部分：不銹鋼、滑動軸：工具鋼、測量頭（注7）：陶瓷、橡膠波紋管：NB（黑色） 質量 本體重量：約80g 附屬品 標準型(HG-S1010／HG-S1110)：用來固定傳感器接頭的扳手1把、安裝用螺母1個、
低測量力型(HG-S1010R／HG-S1110R)：用來固定傳感器接頭的扳手1把、安裝用螺母1個、橡膠波紋管1個(注1): 低測量力型（HG-S1010R／HG-S1110R）朝上安裝時，范圍在5mm～10mm。
(注2): 使用環境溫度＝＋20℃時的值。
(注3): 低測量力型（HG-S1010R／HG-S1110R）是指無橡膠波紋管時標準狀態下的數值。
(注4): 測量中心附近的代表值。
(注5): 橡膠波紋管因外在因素而發生老化、受損的情況除外。
(注6): 在清潔環境（不會濺到水、油等液體，無粉塵等）條件下的代表示例。
低測量力型（HG-S1010R／HG-S1110R）朝上安裝時，為400萬次（代表值）。
(注7): 關于測量頭，還備有可選件（另售）。
控制器
種類 主機 子機 高功能型 高功能型 標準型 省配線型 型
號NPN輸出 HG-SC101 HG-SC111 HG-SC112 HG-SC113 PNP輸出 HG-SC101-P HG-SC111-P HG-SC112-P 相組合的
傳感器檢測頭HG-S1010(R)、HG-S1110(R) 可連接的臺數 相對于1臺主機，最多可連接15臺子機 電源電壓 24V DC±10% 包含脈動0.5V（P-P） 消耗電流（2） 70mA以下（連接傳感器檢測頭時） 模擬電流輸出(注3) ? 電流輸出范圍：4～20mA/F.S.(初始值)
? 異常時輸出：0mA
? 直線性：±0.25% F.S.
? 負載阻抗：250Ω MAX.- 控制輸出
(輸出1、
輸出2、
輸出3)<NPN輸出型>
NPN晶體管?開路集電極
? 最大流入電流：50mA(注6)
? 施加電壓：30V DC以下(輸出-0V間)
? 殘留電壓：1.5V以下(流入電流50mA)
? 漏電流：0.1mA以下
<PNP輸出型>
PNP晶體管?開路集電極
? 最大流出電流：50mA(注6)
? 施加電壓：30V DC以下(輸出-＋V間)
? 殘留電壓：1.5V以下(流出電流50mA)
? 漏電流：0.1mA以下- 短路保護 配備（自動復位式） - 判定輸出 NO／NC 切換式 - 報警輸出 報警時開路 - 外部輸入
(輸入1、
輸入2、
輸入3)〈NPN輸出型〉
無接點輸入或者NPN晶體管?開路集電極
? 輸入條件…
無效：+8V～+V DC或者開放
有效：0～+1.2V DC
? 輸入阻抗：約10kΩ
〈PNP輸出型〉
無接點輸入或者PNP晶體管?開路集電極
? 輸入條件…
無效：0～+0.6V DC或者開放
有效：+4V～+V DC
? 輸入阻抗：約10kΩ- 觸發輸入 輸入時間2ms以上（ON） - 預置輸入 輸入時間20ms以上（ON） - 復位輸入 輸入時間20ms以上（ON） - Bank輸入A／B
(注4)輸入時間20ms以上（ON） - 響應時間 3ms、5ms、10ms、100ms、500ms、1,000ms 切換式 數字顯示部分 204段LCD 顯示分辨率 0.1μm 顯示范圍 -199.9999～199.9999mm 污損程度 2 使用標高 2,000m以下（注5） 耐
環
境
性保護構造 IP40(IEC) 使用環境溫度 -10～+50℃(應無結露和結冰)(注6)、保存時：-20～+60℃ 使用環境濕度 35～85%RH、保存時：35～85%RH 絕緣電阻 DC250V兆歐20MΩ以上 充電部整體?外殼之間 耐電壓 AC1,000V 1分鐘 充電部整體?外殼之間 耐振動 耐久10～150Hz 復振幅0.75mm XYZ各方向2小時 耐沖擊 98m/s2(約10G) XYZ各方向5次 材質 外殼：聚碳酸酯、蓋板：聚碳酸酯、開關：聚縮醛 線纜 帶0.2mm2 2芯(褐色、藍色導線)／
0.15mm2 7芯復合線纜
2m帶0.15mm2 7芯復合線纜
2m帶0.15mm2 6芯橡皮絕緣軟線纜2m - 質量 本體重量：約140g 本體重量：約140g 本體重量：約130g 本體重量：約60g (注1): 關于未指定的測量條件，使用電源電壓＝＋24V DC、使用環境溫度=+20℃。
(注2): 消耗電流不包含模擬電流輸出。
(注3): 直線性：F.S.＝16mA，相對于數字測量值的直線性。
(注4): 由于Bank輸入A/B可切換，可選擇Bank1～3.
(注5): 請勿在標高0m的大氣壓以上的加壓環境下使用或保存。
(注6): 在主機上連接有子機的情況下，控制輸出的最大流入/流出電流以及使用環境溫度會因子機的連接臺數而異，詳見下表。
連接子機的臺數 控制輸出的最大流入/流出電流 使用環境溫度 1～7臺 20mA -10～+45℃ 8～15臺 10mA -
尺寸圖
- 單位mm
HG-S1010(R) HG-S1110(R)

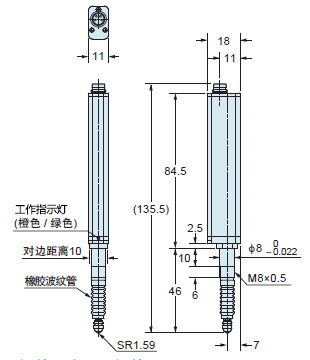

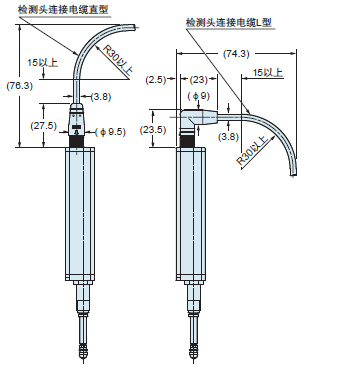

傳感器檢測頭

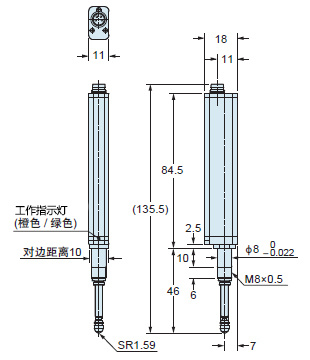

標準型HG-S1010／HG-S1110

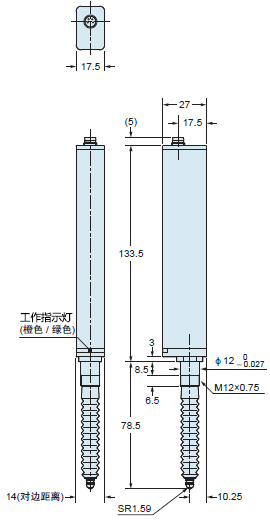

低測量力型
HG-S1010R／HG-S1110R

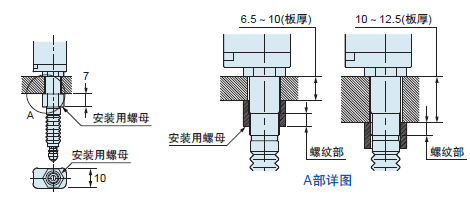

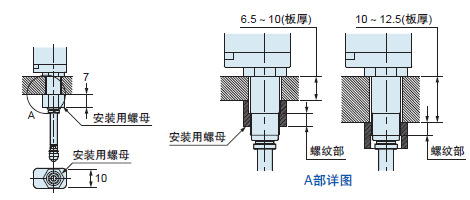

安裝傳感器檢測頭連接線纜的示意圖

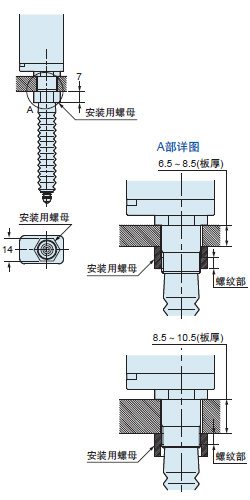

在低測量力型上安裝傳感器檢測頭連接線纜時的示意圖。
HG-SC101(-P)
控制器(主機)
HG-SC111(-P) HG-SC112(-P)
控制器(子機)
HG-SC113
控制器(子機)
MS-DIN-E
控制器用終端板(另售)
材質：聚碳酸酯
-

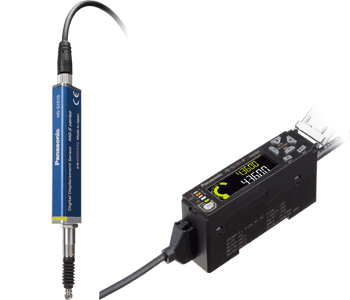

新提案、堅固窄長的機身。
兼顧“薄型”和“強韌”的光學絕對方式「接觸式數字位移傳感器」誕生。
CE 已取得。
CE : 適合EMC指令
特點
在窄長機身中采用平軸承2點支撐方式，從而分散載重，實現良好的耐久性。
可在延長傳感器接頭壽命的同時，大幅降低維護費用。
匠人之藝！
在HG-S系列「高精度&堅固」的背后，蘊藏有精細的匠人之藝。
使平軸承對準滑動軸的中軸，同時將其配置于上下，從而使滑動更加順暢。
熟練的匠人針對被測品逐一進行調整，從而醞釀出這一技藝，雖然采用的是具有一定
寬度的平軸承，但是可將其間隙值管理在數μm。
對機構設計有所了解的人大概都知道，這個管理值是多么地讓人驚嘆。
這是一款由精細技藝醞釀而成的高精度、堅固傳感器。
「提高品質」是一個永無止境的課題，希望HG-S系列能助貴司一臂之力。強大的橫向載重承受性
采用光學絕對方式， 不會發生跳值<采用高解像度CMOS>
利用高解像度CMOS傳感器來讀取玻璃刻度尺（該刻度的狹縫模式因讀取位置而異），從而測量移動量。即使是高速測量，也不會發生“跳值”，可正確地進行測量，也無需擔心“遺漏零點”。
實現高精度
耐頂撞！

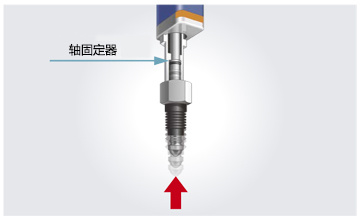

在下方安裝軸固定器意外發生頂撞時，也不會在滑動軸下端施加負載，因此該構造不 易對玻璃刻度尺產生影響。
對應熱插拔
可在通電的狀態下直接更 換傳感器檢測頭！即使是“熱插拔”(在控制器通電的狀態下直接更換傳感器接頭)，也無需擔心故障和損壞。
可減少工件更換所需要的準備工時，大幅縮短時間。
控制器如此多才！ 如此便捷！
采用雙顯示，從而實現豐富多彩的功能和良好的操作性。
可在各種現場實現簡單、可靠的高度測量。能與所有傳感器接頭組合使用，實現3ms高速響應
配備維護模式，可在現場大顯身手
?傳感器檢測頭的頂撞異常值
?傳感器檢測頭的頂撞次數
?從開始使用時算起的總滑動次數
保存上述內容，有助于在現場進行分析。設定警報，從而確認頂撞程度
如頂撞(行程)程度超過設定值，則可輸出報警。在傳感器檢測頭發生異常之前，可采取預防措施。
采用2段數字顯示，方便快捷
采用2段數字顯示，同時顯示傳感器檢測頭的測量值和判定值。采用2段數字顯示，同時顯示傳感器檢測頭的測量值和判定值。
配備直觀易辨的圓形儀表盤
如在容許的最大值以及最小值的范圍內，則顯示為綠色。如超出上述范圍，則顯示為橙色，因此對于公差范圍內的余量，一目了然。

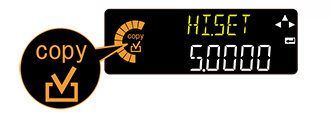

對于想要復制的功能，可隨時自由選擇
按照功能進行復制，從而可大幅削減初始設定和維護所需要的工時。
輕松完成公差設定，使用便捷

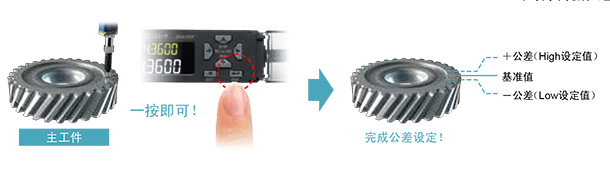

簡單的1點示教只需對準主工件按下ENTER鍵，即可簡單完成公差設定。
無需輸入觸發，使用簡單
配備有自觸發保持功能
對開始測量至達到穩定的時間進行設定。
可抑制滑動軸停止時的振動所引起的「測量值抖動」。

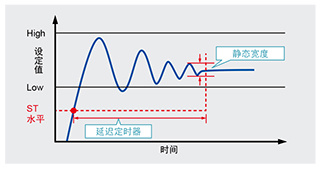

(1)設定靜態寬度
超過ST水平后，設定任意的穩定范圍。
對判為穩定的范圍進行設定。
(2)設定延遲定時器
超過ST水平后，設定任意的延遲時間。
即判為穩定之前所需要的時間。
可橫向連接子機，方便快捷
最多可連接15臺子機相對于1臺主機，最多可連接15臺子機(按照任意順序)，還可簡單實現多點運算等。
控制器的種類
■主機(1機型)
?高功能型
(模擬電流＋I(xiàn)/O輸出)
■子機(3機型)
?高功能型(模擬電流＋I(xiàn)/O輸出)
?標準型(I/O輸出)
?省配線型
※連接后，請務必在控制器的兩端安裝終端板(另售)，加以固定。
-
種類
傳感器檢測頭
(注1): 圖片是標準型。
(注2): 低測量力型、不配備橡膠波紋管。
※ 不帶“—”，開頭帶“U”的型號即為訂貨產品號。
傳感器檢測頭連接線纜( 耐彎曲型)
控制器
相對于1臺主機，最多可連接15臺子機
種類 形狀 輸出 型號 主機 高功能型(模擬電流＋I(xiàn)/O輸出)
PNP輸出型 HG-SC101 PNP輸出型 HG-SC101-P 子機 高功能型(模擬電流＋I(xiàn)/O輸出)
NPN輸出型 HG-SC111 PNP輸出型 HG-SC111-P 標準型(I/O輸出) NPN輸出型 HG-SC112 PNP輸出型 HG-SC112-P 省配線型
- HG-SC113 ※不帶“—”，開頭帶“U”的型號即為訂貨產品號。
控制器用終端板
連接后，請務必在控制器的兩端安裝終端板(另售)，加以固定。
MS-DIN-E[2個一套]
※不帶“—”，開頭帶“U”的型號即為訂貨產品號。
